Martin Martin IP66 PSU 240W

Grandes images

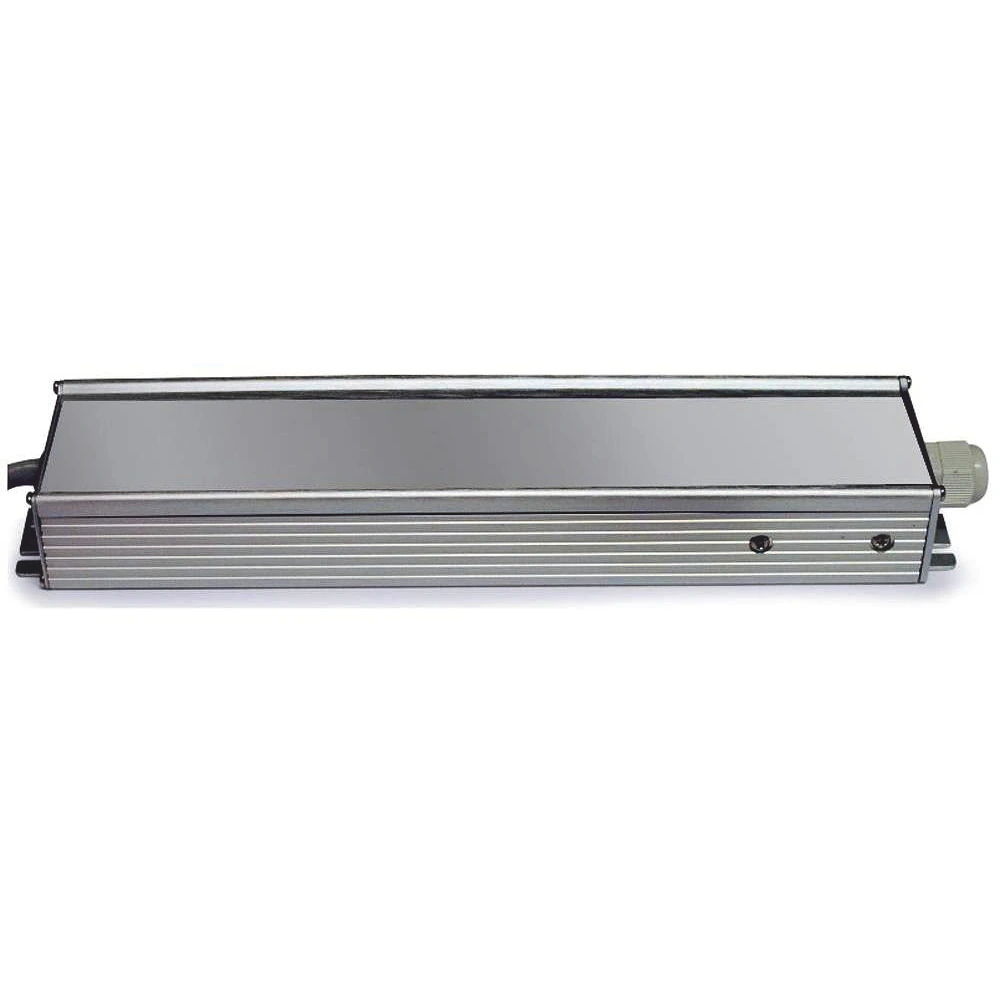

Le Martin™ IP66 PSU 240W est un bloc d'alimentation externe certifié IP66 qui peut fournir une alimentation 48 VDC à différents produits d'éclairage et vidéo LED Martin™, notamment les Exterior PixLine, Exterior Dot-HP et VC-Dot.

Il offre une alternative au P3 PowerPort pour alimenter les projecteurs dans un système contrôlé par DMX.

Boîtier en aluminium extrudé robuste
Entrée d'alimentation 100-240 VAC à détection automatique de tension
Protection complète avec réarmement automatique

Caractéristiques

Indice de protection IP66
Montable en applique murale
Peut être installé jusqu'à 50 m (164 pi) des produits vidéo LED créatifs
Aucune configuration ni adressage requis

Caractéristiques techniques

Physical Length: 314 mm (12.4 in.) Width: 68 mm (2.7 in.) Height: 39 mm (1.5 in.) Weight: 1.5 kg (3.3 lbs.)

Construction Housing: Aluminum Finish: Clear anodized Protection rating: IP66, NEMA 4X RoHS compliant

Installation Mounting: Fixation points for surface-mounting Orientation: Any Maximum cable length: See connected product user manuals Maximum number of connected fixtures: See connected product user manuals

Connections AC power input: 100-240 V nominal, 50/60 Hz 48 VDC power output:
To Tripix: Power Inserter Cable, Martin™ IP66 PSU 240 W to Tripix system, 0.25 m (9.8 in.), P/N 91611339
To VDO Sceptron: Input Y-Cable, XLR5 + Martin™ IP66 PSU 240W to BBD, 0.25 m (9.8 in.), P/N 91616050
To Exterior PixLine: Input Y-Cable, XLR5 + Martin™ IP66 PSU 240W to BBD, 0.25 m (9.8 in.), P/N 91616050
To Exterior Dot-HP: Input Y-Cable, XLR5 + Martin™ IP66 PSU 240W to BBD, 0.25 m (9.8 in.), P/N 91616050
To VC-Grid: Input Y-Cable, XLR5 + Martin™ IP66 PSU to XLR4, 0.25 m (9.8 in.), P/N 91616039
To VC-Strip: Input Y-Cable, XLR5 + Martin™ IP66 PSU to XLR4, 0.25 m (9.8 in.), P/N 91616039
To VC-Feeder (VC-Dot): Input Y-Cable, XLR5 + Martin™ IP66 PSU 240W to IP65 connector, 0.25 m (9.8 in.), P/N 11840195
See user manuals of compatible products for latest complete information on suitable cables and connectors, safety limits, etc.

Electrical AC mains power input: Hard-wired (terminal block) via cable gland Power supply unit: Auto-sensing multi-voltage switch-mode DC power output: 48 V Maximum DC output power: 240 W Maximum DC output current draw: 5 A Protection: Overvoltage, overcurrent, short circuit, over-temperature, all with auto-recovery
Thermal Cooling: Convection Total heat dissipation (calculated, including max. number of connected devices, all at full load): 820 BTU/hr. Maximum surface temperature, steady state, at 45° C ambient: 80° C (176° F) Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F)

Approvals EU safety: EN 60598-2-6, EN 61347-2-13 EU EMC: EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 US safety: UL 1012 Canadian safety: CSA C22.2 No. 107.1 Australia/NZ: RCM

Compatible Fixtures
VDO Sceptron 10
VDO Sceptron 20
VDO Sceptron 40
VDO Fatron 20
VDO Dotron
Exterior PixLine 10
Exterior PixLine 20
Exterior PixLine 40
Exterior Dot-HP RGB
Exterior Dot-HP CW
VC-Grid 15
VC-Grid 25
VC-Grid 30
VC-Grid 60
VC-Strip 15
VC-Strip 25
VC-Strip 30
VC-Strip 60
VC-Dot 1 (via VC-Feeder)
VC-Dot 4 (via VC-Feeder)
VC-Dot 9 (via VC-Feeder)
Tripix Family

Accessories Power Inserter Cable, Martin™ IP66 PSU 240 W to Tripix™ system: P/N 91611339 Input Y-Cable, 5-pin XLR + Martin™ IP66 PSU 240W to BBD, 0.25m (9.8 in.): P/N 91616050 Input Y-Cable, 5-pin male XLR + Martin™ IP66 PSU 240W to 4-pin fem. XLR, 0.25 m (9.8 in.): P/N 91616039 Input Y-Cable, 5-pin male XLR + Martin™ IP66 PSU 240W to IP65, 0.25 m (9.8 in.): P/N 11840195

Ordering Information Martin™ IP66 PSU 240 W (replaces Tripix™ Power IP66): P/N 90760330
