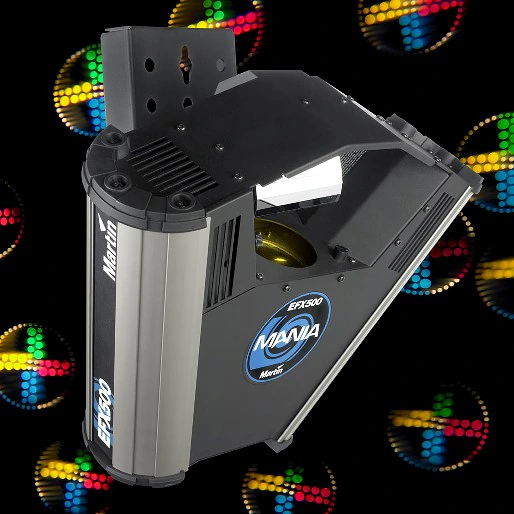

Martin Mania EFX500

物理特性长度：410 mm（16.2 in.）宽度：500 mm（19.7 in.）高度：230 mm（9.1 in.）重量：12.5 kg（27.6 lbs.）所有尺寸和重量均包括所附安装板。

动态效果电动旋转抛物面镜：图案盘：11 个彩色图案加遮光片电动镜鼓：180° 摇动（旋转）和 360° 倾斜（连续旋转）电子调光：0 - 100% 快门：频闪效果可变至 8 Hz

控制和编程控制选项：DMX、独立模式、同步模式（主机/客户端） DMX 通道：7/9 DMX 地址设置：机载控制面板，3 位数字显示屏可通过 DMX 选择的宏程序：12 独立模式触发选项：音频触发、自动触发（均可通过控制面板或 DMX 选择）音频触发灵敏度：电子可调协议：USITT DMX512/1990 接收器：RS-485 固件更新：通过 DMX 链路进行串行上载

灯泡类型：250 W、24 V ELC 卤素灯认可灯泡：Philips ELC 10H 250 W（1000 hrs.）灯座：G5.3

光学手动对焦：2 m - 20 m

构造外壳：钢和铝

安装安装点：可调式安装支架方向：任意

连接交流电源输入：3 针 IEC 公座 DMX 数据输入/输出：3 针锁定 XLR

电气交流电源：开关可选 110-120 V、60 Hz / 220-240 V、50 Hz 主保险丝：3.15 AT（慢熔）

典型功率和电流 110 V、60 Hz：229 W、2.1 A、功率因数 0.997 115 V、60 Hz：248 W、2.2 A、功率因数 0.997 120 V、60 Hz：264 W、2.2 A、功率因数 0.997 220 V、50 Hz：229 W、1.1 A、功率因数 0.995 230 V、50 Hz：247 W、1.1 A、功率因数 0.995 240 V、50 Hz：265 W、1.2 A、功率因数 0.994 测量值取于额定电压。应考虑 ±10% 的偏差。

热性能冷却：强制风冷最高环境温度（Ta max.）：40° C 最高表面温度、稳态、Ta=40° C：100° C 总散热量（计算值，±10%）：900 BTU/hr.

认证欧盟安全认证：EN 60598-1、EN 60598-2-17 欧盟 EMC：EN 55015、EN 61000-3-2、EN 61000-3-3、EN 61547 美国安全认证：UL 1573 加拿大安全认证：CSA C22.2 No. 166

附带物品 Philips ELC 10H 250 W 1000 小时灯泡：97000111 可调式安装支架：23812650 5 m 数据线、3 针 XLR：11820008 2 m 电源线、18 AWG、带美国电源插头（UL 认可）：11501501 3 m 欧盟电源线、3 x 1 mm²、IEC、Schuko 主插头：11501017 3 m 欧盟电源线、3 x 1 mm²、IEC、无主插头：11501013 用户手册：35000168

配件 G 形夹具：91602003 半耦合夹具：91602005 DMX 终止插头、3 针公 XLR：91613017 安全电缆、安全工作负载 50 kg：91604003

备件 Philips ELC 10H 250 W 1000 小时灯泡：97000111 3.15 AT 5x20 mm 主保险
