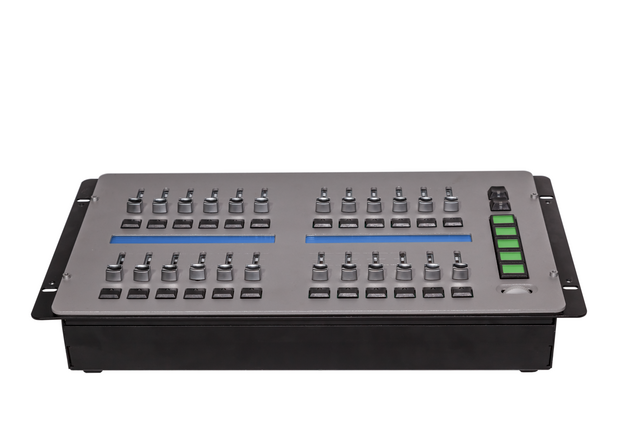

Martin M-Series Submaster Module

拡大画像

Effective 14 March, 2018, Elation Professional has acquired the M-Series range of lighting controllers and software from HARMAN Professional and will now be providing sales and product support. View the announcement from E lation Professional.

The M-Series Submaster Module provides the user with an additional 24 handles of controls for cuelists, channels, submasters or inhibitives. Combined with any M-Series consoles or the Martin M-PC, the Submaster Module makes it easy and relatively inexpensive to build a 24, 48 or even 96 fader desk - the perfect startup theater or busking console.

24 x playback faders with single-function button
5 x LCD navigation buttons with scroll wheel
2 x 40-character display for labeling

特長

24 x faders with single-function button (every cuelist type supported)
2 x 40-character display for labeling
5 x LCD navigation buttons with scroll wheel
Direct access Up Down buttons for bank change
Tabletop and 19” rackmount format

より詳しい情報はこちら

PhysicalLength: 275 mm (10.9 in.)Width: 483 mm (19.1 in.)Height: 128 mm (5.1 in.)Weight: 4.6 kg (10.2 lbs.)

Control/User Interface24 x non-motorized faders with single function button (every cuelist type supported)40-character display for labeling5 x LCD navigation buttons with scroll wheel

ConnectionsM-Series™ Module link USB: Neutrik locking RJ45 Ethercon socketsUSB input: USB device socketUSB devices: USB host socketDesk lamp: 2.5 mm DC bayonetAC power input: 3-pin IEC male socketAC power throughput: 3-pin IEC female socket

ElectricalAC power: 100-240 V nominal, 50/60 HzPower supply unit: Auto-ranging electronic switch-modeMain fuse: 2 AT (slow blow)Desk lamp output: 12 VAC power output: Unswitched, unfused, max. 6 A

ApprovalsEU safety: EN 60950EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3US safety (pending): ANSI/UL 60950-1Canadian safety (pending): CSA C22.2 No. 60950-1

Included Items1.5 m power cable, 3-pin IEC: P/N 11501012Ethercon patch cable: P/N 11840144USB cable: P/N 11840066

AccessoriesM-Series™ Empty Frame in Flightcase: P/N 90732120

Ordering InformationM-Series™ Submaster Module (complete): P/N 90732170

ダウンロード

Specifications

	言語	サイズ	アップロード日
M-Series Submaster Module Spec Sheet-English 更新: 2020年10月		670KB	2020年10月

Compliances

	バージョン	サイズ	アップロード日
M1 ts, M1 HD, M6, MaxModules - ETL Authorization to Mark バージョン D, 更新: 2018年5月	D	337KB	2018年5月

Software

	バージョン	言語	サイズ	アップロード日
Firmware Update Package バージョン C, 更新: 2020年10月	C		369MB	2020年10月
Martin Submaster Module firmware for release version バージョン 3.70.885, 更新: 2018年5月	3.70.885		187KB	2018年5月
M-Series Software バージョン 3.70.885, 更新: 2018年6月	3.70.885			2018年6月

Hints and Tips

	バージョン	言語	サイズ	アップロード日
Decimal to ArtNet Universe Conversion Table バージョン A, 更新: 2020年10月	A		78.5KB	2020年10月

Trainings

	バージョン	言語	サイズ	アップロード日
M-Series 01: The Interface 更新: 2017年12月				2017年12月
M-Series 07: Network バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 06: Cues and cuelists バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 05: FX バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 03: Fixtures and Groups バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 02: Patch バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 01: The Interface バージョン A, 更新: 2023年8月	A			2023年8月
M-Series 07: Network 更新: 2017年12月				2017年12月
M-Series 06: Cues and cuelists 更新: 2017年12月				2017年12月
M-Series 05: FX 更新: 2017年12月				2017年12月
M-Series 03: Fixtures and Groups 更新: 2017年12月				2017年12月
M-Series 02: Patch 更新: 2017年12月				2017年12月
