VDO Face 5 HC
Fuori produzione

VDO Face 5 HC

Immagini più grandi

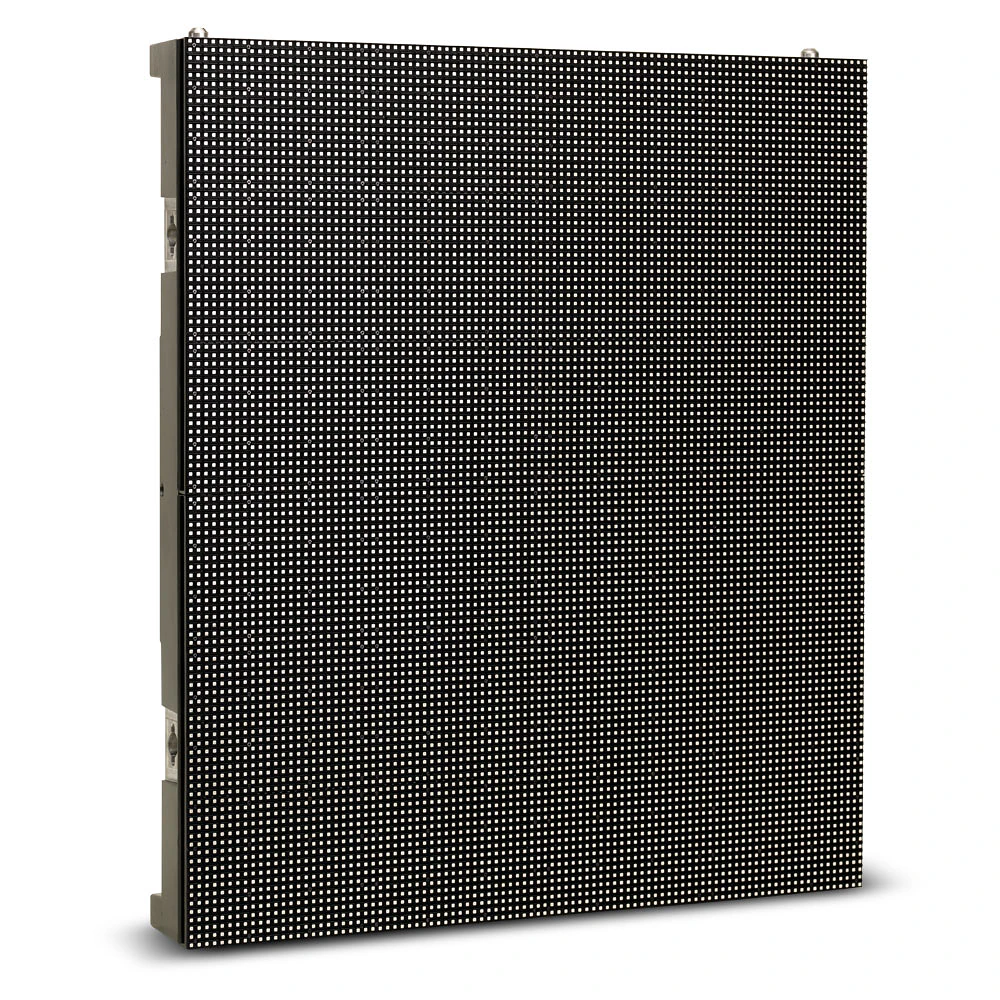

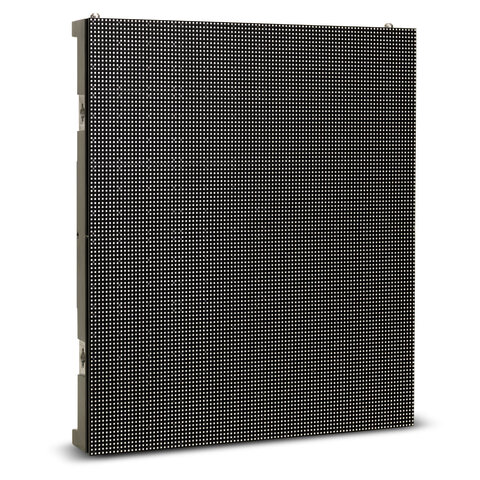

Il VDO Face 5 HC è un pannello video LED ad alto contrasto certificato per uso esterno con passo pixel di 5,2 mm per il mercato del noleggio. Questo pannello ben progettato di Martin è pilotato dallo stesso P3 System Controller di tutti gli altri prodotti Martin LED Video per una soluzione video totale senza soluzione di continuità. La calibrazione coerente pixel-per-pixel non solo offre la migliore qualità dell'immagine, ma consente anche di mescolare pannelli da diversi lotti. La facilità di servizio e il supporto di un marchio destinato a restare nel tempo vi danno tranquillità.

Uscita video senza sfarfallii con contrasto molto elevato
Calibrazione coerente che consente il cross-noleggio tra diversi lotti
Installazione, mappatura e configurazione facili e facile integrazione con altri prodotti Martin LED Video

Video

Caratteristiche

Passo pixel da 5,2 mm
3000 nit calibrati
Compatibile con Martin P3 System Controllers per mix and match con altri prodotti LED Video (Creative)
Calibrazione della luminosità e del colore a livello di pixel per una qualità d'immagine ottimale
Tecnologia di elaborazione immagine P3 a 16 bit per canale di alta qualità
Integrazione con controlli di illuminazione e movimento tramite P3 System Controller
Mappatura e indirizzamento intuitivi tramite P3 System Controller
Grado di protezione IP65 (tutti i lati e angoli) per un uso affidabile in esterno (e in interno)
Compensazione dell'invecchiamento LED tramite P3 Fixture Adjuster
Sostituzione facile dei blocchi LED da dietro (e davanti) lo schermo
Sostituzione facile dell'alimentatore e della scheda madre nel mezzo di uno schermo
Frequenza di aggiornamento elevata per prestazioni senza sfarfallio

Ulteriori dettagli

FisicoPannello Video LED VDO Face 5 HCLarghezza: 500 mm (19,7 in.)Altezza: 562,5 mm (22,2 in.)Profondità: 105 mm (4,2 in.)Peso: 10,5 kg (23,2 lbs.)Testata Singola VDO FaceLarghezza: 500 mm (19,7 in.)Altezza: 36 mm (1,5 in.)Profondità: 69 mm (2,8 in.)Peso: 2,4 kg (5,3 lbs.)Testata Doppia VDO FaceLarghezza: 1000 mm (39,4 in.)Altezza: 36 mm (1,5 in.)Profondità: 69 mm (2,8 in.)Peso: 5,0 kg (11,1 lbs.)

Controllo e ProgrammazioneIndirizzamento e stato: Tramite Controllore Sistema Martin™ P3Mappatura: Tramite Controllore Sistema Martin™ P3Aggiornamento firmware: Tramite Controllore Sistema Martin™ P3

Interfaccia Controllo/UtenteStato dispositivo: LED di stato multicoloreTest dispositivo e ripristino: Pulsante

OtticaPasso (centro-centro pixel): 5,208 mm (0,205 in.)Tipo LED: SMD RGB, custodia nera, riflettore neroAngolo di visione (orizzontale x verticale): 160° x 80°Frequenza di rinfresco LED: 3400 HzRisoluzione colore: 16 bit per colore (48 bit per pixel)Risoluzione, un pannello: 96 x 108 pixelPixel per pannello: 10368Calibrazione colore e intensità: A livello di pixel

Dati FotometriciLuminosità, modalità calibrata: 3000 Nit

Elaborazione VideoProcessore segnale video: Dalla gamma Controllore Sistema Martin™ P3Latenza tra primo e ultimo dispositivo: NessunaControllo luminositàCorrezione e controllo gammaControllo temperatura coloreControllo spazio coloreElaborazione calibrazioneSincronizzazionePer i dati completi di elaborazione video e prestazioni, consultare le specifiche rilevanti del Controllore Sistema P3

Protocollo Segnale P3Tipo di segnale: Gigabit EthernetProtocollo: Proprietario Martin™ P3Hot pluggable: Sì, isolato elettricamente su tutti i connettoriTipo di cavo: Ethernet, CAT 5e o superioreLunghezza cavo: Fino a 100 m (328 ft.) tra qualsiasi 2 dispositivi, estendibile con switch EthernetN. max. di dispositivi per catena: 48 (catene suddivise e catene multiple possibili)

CostruzioneCornice pannello: Alluminio pressofusoModuli LED per pannello: 4 x blocchi LED ad installazione rapida intercambiabiliColore: Nero opacoGrado di protezione: IP65, NEMA 4Conforme a RoHS

InstallazioneOrientamento: QualsiasiMontaggio: Colonne verticali sospese dalle testate VDO Face 5Max. sospeso verticalmente dalla testata: 10 pannelli (fattore di sicurezza 10)Max. sospeso verticalmente dalla testata: 16 pannelli (fattore di sicurezza 6)Max. sospeso da morsetto pannello (qualsiasi orientamento): 1 pannelloLimite di sicurezza pressione del vento: Fino alla Scala Beaufort 8Bloccaggio pannelli: Meccanismo di blocco rapido

ConnessioniAlimentazione in: Neutrik PowerCON TRUE1Alimentazione attraverso: Neutrik PowerCON TRUE1Dati in: Neutrik EtherCON Cat 6Dati attraverso: Neutrik EtherCON Cat 6

ElettricoAlimentazione CA: 100-240 V nominale, 50/60 HzUnità alimentatore: Integrata, multi-voltaggio a rilevamento automaticoConsumo di picco (approx., a piena intensità, bianco completo): 260 W per pannello / 924 W per m²Consumo tipico (con contenuto video tipico): 87 W per pannello / 309 W per m²Corrente di spunto (RMS semiciclo): 7,9 A

TermicoRaffreddamento: ConvezioneTemperatura ambiente massima (Ta max.), massima intensità, bianco completo: 45° C (113° F)Temperatura ambiente minima (Ta min.): -20° C (-4° F)Dissipazione di calore tipica (calcolata, per pannello con contenuto video tipico): 300 BTU/hr. per pannello / 1060 BTU/hr. per m²

ApprovazioniSicurezza UE: EN 60950-1, EN 62311, EN 62471EMC UE: EN 55024, EN 55032, EN 61000-3-2, EN 61000-3-3Sicurezza USA: UL 60950-1EMC USA: FCC Title 15, Subpart B, Class A, ANSI C63.4Sicurezza Canada: CSA C22.2 No. 60950-1EMC Canada: ICES-003 Class AAustralia/NZ: RCM

AccessoriAccessori di servizioStrumento di Servizio Anteri

Download

Specifications

	Lingua	Dimensione	Caricato
VDO Face 5 HC Spec Sheet-English aggiornato: lug 2018		5,65 MB	lug 2018

Manuals

	Versione	Lingua	Dimensione	Caricato
VDO Face 5 - User Manual versione C, aggiornato: ott 2020	C		3,39 MB	ott 2020
VDO Face 5 - Bedienungsanleitung versione B, aggiornato: ott 2020	B		7,16 MB	ott 2020

Illustrations

	Versione	Lingua	Dimensione	Caricato
VDO Face 5 - 2D Drawings versione B, aggiornato: ott 2020	B		5,24 MB	ott 2020

Symbols

	Versione	Lingua	Dimensione	Caricato
Vectorworks Symbols versione 4.6, aggiornato: gen 2026	4.6		249 MB	gen 2026

CAD Drawings

	Versione	Lingua	Dimensione	Caricato
VDO Face 5 - 3D Models versione B, aggiornato: ott 2020	B		22,6 MB	ott 2020

Compliances

	Versione	Lingua	Dimensione	Caricato
VDO Face 5 - Product Verification and Reliability Report versione A, aggiornato: ott 2020	A		704 KB	ott 2020
VDO Face 5 - EU Declaration of Conformity versione B, aggiornato: ott 2020	B		112 KB	ott 2020
VDO Face 5 - ETL Authorization to Mark versione A, aggiornato: ott 2020	A		129 KB	ott 2020

Service Procedures

	Versione	Lingua	Dimensione	Caricato
VDO Face 5 Maintenance Schedule versione A, aggiornato: ott 2020	A		39,6 KB	ott 2020

Service Notes

	Versione	Lingua	Dimensione	Caricato
3D Partsfinder - Opening using Solid Works Composer Player versione 4, aggiornato: ott 2020	4		743 KB	ott 2020
VDO Face 5 - RCCB trips when connected in daisy chains versione A, aggiornato: ott 2020	A		118 KB	ott 2020
VDO Face 5 - Edge compensation - Tech note versione A, aggiornato: ott 2020	A		966 KB	ott 2020
VDO Face 5 - Flicker on P3 signal - Tech note versione A, aggiornato: ott 2020	A		487 KB	ott 2020
VDO Face 5 - How to check firmware version - Tech note versione A, aggiornato: ott 2020	A		407 KB	ott 2020
Software Bug P3 System Controller versione A, aggiornato: ott 2020	A		607 KB	ott 2020

Firmware

	Versione	Dimensione	Caricato
VDO FACE 5 HB & VDO FACE 5 HC Firmware versione 1.2.1, rilasciato: nov 2017	1.2.1	878 KB	nov 2017
