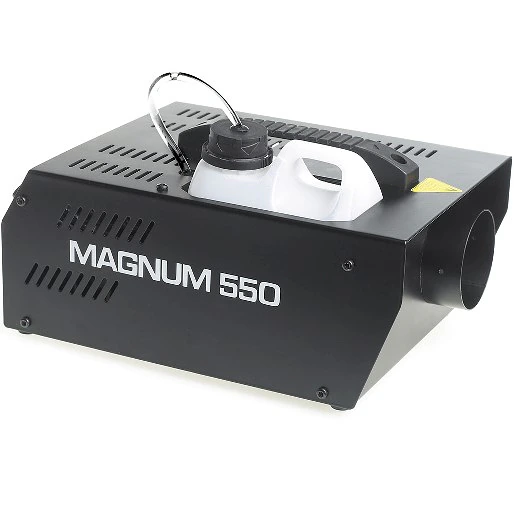

La macchina del fumo Magnum 550 fornisce agli utenti un perfetto aumento di fumo bianco denso per esaltare ogni effetto luminoso. Il suo rapido riscaldamento e il periodo operativo prolungato rendono il Magnum 550 il leader incontestato della sua categoria.
Immagini più grandi
Caratteristiche
- Telecomando portatile
- Portata nebbia 160 m³/min
- Scambiatore di calore 600 W
- Tempo di riscaldamento 5 min
- Capacità fluido 1 litro
- Diverse opzioni di fluido per diverse applicazioni
Ulteriori dettagli
Fisico
Lunghezza: 310 mm
Larghezza: 215 mm
Altezza: 130 mm
Peso secco: 4,6 kg
Prestazioni
Uscita fumo max (circa): 160 m3 al minuto
Tempo di funzionamento max a piena potenza (circa): 47 minuti
Tempo di riscaldamento (circa): 5 minuti
Controllo e programmazione
Opzioni di controllo: Telecomando (fornito)
Caratteristiche del telecomando: Interruttore manuale
Costruzione
Involucro: Acciaio & alluminio
Scambiatore di calore: 600 W, protezione termica diretta
Sistema di fluido
Pompa del fluido: Pistone oscillante, alta pressione
Capacità fluido a bordo: 1 l
Consumo di fluido a picco di uscita: 23 ml al minuto
Installazione
Orientamento: Pavimento
Connessioni
Telecomando: Cablato
Connessione alimentazione: Presa maschio IEC a 3 pin
Elettrico
Alimentazione AC (modelli EU): 220-240 V nominali, 50 Hz
Alimentazione AC (modelli US): 110-120 V nominali, 60 Hz
Fusibile principale (alimentazione 220-240 V): 5 AT (a fusione lenta)
Fusibile principale (alimentazione 110-120 V): 10 AT (a fusione lenta)
Potenza e corrente tipiche
120 V, 60 Hz: 761 W, 6,34 A
Modello EU:
220 V, 50 Hz: 537 W, 2,44 A
230 V, 50 Hz: 587 W, 2,55 A
240 V, 50 Hz: 640 W, 2,66 A
Misurazioni effettuate a tensione nominale. Tenere conto di una deviazione di +/- 10%.:
Modello US:
110 V, 60 Hz: 640 W, 5,81 A
115 V, 60 Hz: 699 W, 6,08 A
Termico
Temperatura ambiente massima (Ta max.): 40° C
Temperatura superficie esterna, a regime: 50° C
Temperatura massima ugello: 200° C
Certificazioni
Sicurezza EU: EN 50 081-1, EN 50 082-1
Sicurezza EU: EN 60 335-1 (1995)
Articoli inclusi
Manuale utente: 35010013
Cavo alimentazione 1,5 m IEC senza spina: 11501012
Telecomando cablato (macchina nuova): 5m cablato
Telecomando (macchina vecchia) 5 m: 92765017
Contenitore 1 l: 34300001
Accessori
Fluido Pro Smoke Studio (DX Mix):
Fluido Pro Smoke Super (ZR Mix):
Fluido Pro Smoke Super (profumato):
