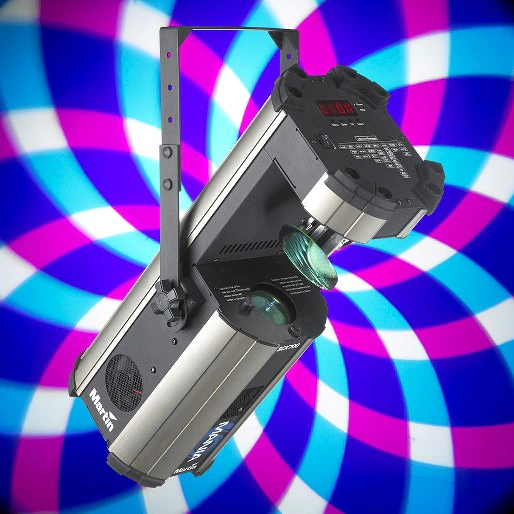

Lo SCX700 è un potente scanner a lampada di scarica da 150 W che vanta il sistema ottico di massima qualità per un'uscita luminosa massima e una qualità dell'immagine genuinamente ad alta definizione.
Immagini più grandi
Caratteristiche
- Lampada di scarica 150 W
- Lunga durata della lampada (6000 ore)
- 9 colori intercambiabili più aperto
- 7 gobos rotanti intercambiabili e indicizzabili più aperto (3 vetro 4 metallo)
- Otturatore separato per effetto stroboscopico
- Specchio ad alta velocità
- Messa a fuoco manuale
- DMX, stand alone (music o auto-trig) e funzione host/client
- Funzionamento continuo - nessun tempo di raffreddamento necessario
- 12 effetti più 12 macro pre-programmate pan/tilt per avvio veloce
- Tutte le principali certificazioni di sicurezza CE, ETL e CETL
- Testato rigorosamente per affidabilità totale
Ulteriori dettagli
Fisico Lunghezza: 525 mm (20,7 in.) Larghezza: 240 mm (9,5 in.) Altezza: 203 mm (8,0 in.) Altezza: 408 mm (16,1 in.) con staffa Peso: 13 kg con staffa
Effetti Dinamici Ruota dei colori: 9 colori intercambiabili + selezione colore aperto, pieno e diviso Ruota gobo rotante: 7 gobo rotanti intercambiabili (4 metal, 3 vetro rivestito), selezione gobo, rotazione continua e effetto scossa Diaframma/otturatore meccanico: dimmer continuo 0 - 100%, effetti stroboscopici, otturatore controllato dalla musica, apertura istantanea e blackout Specchio motorizzato: pan 198° e tilt 72°
Controllo e Programmazione Opzioni di controllo: DMX, stand-alone, sincronizzato (host/client) Canali DMX: 6/10 Impostazione indirizzo DMX: Pannello di controllo integrato con display a 4 cifre Opzioni di attivazione stand-alone: Trig musica (selezionabile tramite pannello di controllo o via DMX), trig automatico Protocollo: USITT DMX512/1990 Ricevitore: RS-485 Aggiornamento firmware: Upload seriale via collegamento DMX
Lampada Tipo: Scarica 150 W Lampade approvate: Philips MasterColor CDM-SA/T 150, Philips MSD 150/2 Attacco: G12
Ottica Angolo del fascio: 18,3° Messa a fuoco manuale: 2 m - 20 m
Costruzione Involucro: Acciaio e alluminio
Gobo Diametro esterno: 22,5 mm + 0/- 0,3 mm Diametro immagine massimo: 17 mm
Installazione Punti di montaggio: Staffa regolabile Orientamento: Qualsiasi
Connessioni Ingresso alimentazione AC: Presa IEC maschio a 3 pin Ingresso/uscita dati DMX: XLR maschio a 3 pin con bloccaggio
Elettrico Alimentazione AC: 110-120 V, 60 Hz (modello US) / 220-240 V selezionabile via interruttore, 50 Hz (modello EU) Fusibile principale: 3,15 AT ad azione lenta (modello US), 2 AT ad azione lenta (modello EU)
Potenza e Corrente Tipiche Modello US: 110 V, 60 Hz: 194 W, 1,9 A, PF 0,950 120 V, 60 Hz: 215 W, 2,0 A, PF 0,905 Modello EU: 220 V, 50 Hz: 193 W, 1,0 A, PF 0,955 230 V, 50 Hz: 208 W, 1,0 A, PF 0,942 240 V, 50 Hz: 214 W, 1,0 A, PF 0,945 Misurazioni eseguite a tensione nominale. Prevedere una deviazione di +/- 10%.:
Termico Raffreddamento: Aria forzata Temperatura ambiente massima (Ta max.): 40° C Temperatura superficiale massima, regime stazionario, Ta=40° C: 80° C Dissipazione termica totale (calcolata, +/- 10% a 110 V, 60 Hz / 230 V, 50 Hz): 670 / 710 BTU/hr.
Approvazioni Sicurezza EU: EN 60598-1, EN 60598-2-17 EMC EU: EN 55015, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61547 Sicurezza US: UL 1573 Sicurezza canadese: CSA C22.2 No. 166
Articoli Inclusi Lampada Philips CDM-SA/T 150 W: 97010111 Staffa U regolabile: 55430322 Chiave Allen 5 mm: 50520615 Cavo dati 5 m, XLR a 3 pin: 11820008 Cavo alimentazione US 2 m, 3 x 18 AWG, con spina di alimentazione US approvata UL (modello US): 11501501 Cavo alimentazione EU 3 m, 3 x 1 mm2, IEC, spina Schuko (modello EU): 11501017 Cavo alimentazione EU 3 m, 3 x 1 mm2, IEC, senza spina di rete (modello EU): 11501013 Manuale utente: 35000169
Accessori Lampada Philips MSD 150/2: 97010117
