LC Plus Series
Tidak diproduksi

LC Plus Series

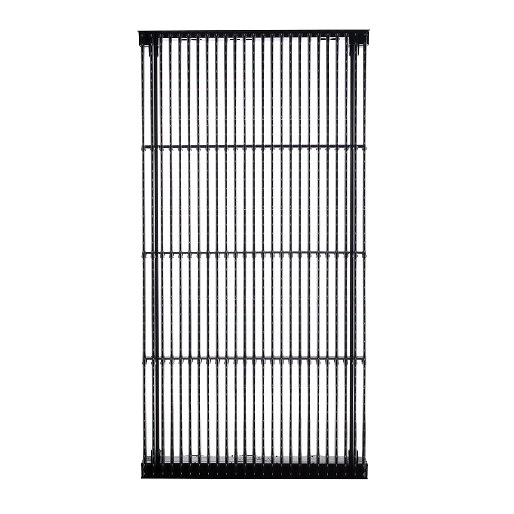

Gambar Lebih Besar

LC Plus™ adalah sistem modular panel video LED yang dirancang untuk pasar rental dan staging yang menuntut serta instalasi permanen. Rating perlindungan IP65 yang sesungguhnya, jangkauan suhu operasi yang luas, dan tingkat kecerahan tinggi memungkinkan LC Plus digunakan dalam sebagian besar aplikasi outdoor. Bobot rendah dan tingkat transparansi tinggi memungkinkan penggunaan dalam aplikasi yang sederhana tidak mungkin dilakukan dengan layar LED konvensional.

Fitur

  • Penskalaan dan de-interlacing
  • Terang, 3000 Nit (dikalibrasi)
  • 60% transparansi
  • Kalibrasi warna tingkat piksel untuk keseragaman warna dan kecerahan yang sempurna
  • Senyap (tanpa kipas)
  • Manipulasi gambar yang dikendalikan DMX secara real-time
  • Mendukung protokol video multipel
  • Pengaturan cepat dan mudah
  • Distribusi sinyal berbasis Ethernet, hingga 50 panel dalam daisy chain
  • Solusi all-in-one
  • Dirancang untuk penggunaan luar dan dalam ruangan, rating perlindungan IP65
  • Pitch piksel 40 mm (gambar mulus pada sekitar 30m)

Keterangan Lebih Lanjut

Fisik Tinggi: LC Plus 2140 2000 mm Lebar: 1000 mm Kedalaman: 152 mm Berat: LC Plus 2140 22,4 kg
Kontrol/Antarmuka Pengguna Status perangkat dan pengalamatan: Panel kontrol onboard dengan tampilan LED, LED status Pengujian pengaturan: Pola uji lokal
Data Fotometrik Sumber cahaya: LED oval 5 mm Kecerahan (kalibrasi): 3000 Nit (candela per meter persegi) Pitch (pusat piksel ke pusat): 40 mm Panjang gelombang dominan merah: 621 nm Panjang gelombang dominan hijau: 527 nm Panjang gelombang dominan biru: 470 nm Resolusi warna: 16 bit per warna Sudut pandang: >100° horizontal, >40° vertikal pada intensitas 50%
Pemrosesan Video Pemroses sinyal video: Kontroler Sistem P3 Eksternal (satu per sistem) Kapasitas pemroses: 500 000 piksel (400 panel LCP 2140) dengan Kontroler Sistem P3-100 Resolusi keluaran: Apa pun dalam batas 500k piksel Latensi sistem total (kasus terburuk): Kurang dari 3 frame Masukan video DVI: Hingga 1280 x 1024, 50/60/75 Hz Masukan video analog: Komposit, komponen dan S-video, PAL, NTSC dan SECAM Sinkronisasi frame ke sinyal analog: Ya, terintegrasi dalam Kontroler Sistem P3 Rotasi gambar: Ya, terintegrasi dalam Kontroler Sistem P3 Penskalaan: Ya, terintegrasi dalam Kontroler Sistem P3 De-interlacing: Ya, terintegrasi dalam Kontroler Sistem P3 Pemilihan dan penyesuaian kurva gamma: Ya, terintegrasi dalam Kontroler Sistem P3 Pemetaan ulang konten panel real-time: Ya, terintegrasi dalam Kontroler Sistem P3
Protokol Sinyal P3 Jenis sinyal: Gigabit Ethernet Protokol: Martin P3 Proprietari Hot pluggable: Ya, terisolasi secara elektrik di semua koneksi Tipe kabel: CAT 5e, UTP Panjang kabel: Hingga 100 m antara 2 perangkat mana pun, dapat diperluas dengan switch Ethernet Jumlah maksimal panel per lini: 50, dapat diperluas dengan switch Ethernet Latensi antara panel pertama dan terakhir: Tidak ada
Konstruksi Bingkai panel: Aluminium Tabung LED: Akrilik tahan UV Transparansi melalui panel (area tanpa topeng): >60% Warna: Hitam mat Peringkat perlindungan: IP65, NEMA 1
Instalasi Orientasi: Panel yang dipasang secara individual di sudut apa pun; susun atau gantung dengan rantai horizontal atau vertikal saja Maksimal tergantung dalam satu rantai: Maksimal enam panel 2140 yang digantung secara vertikal per rantai tunggal Maksimal disusun: Maksimal tujuh panel 2140 yang berdiri secara vertikal per tumpukan tunggal Penguncian panel: Sistem konektor kerucut Prolyte CCS6
Koneksi Masukan/keluaran daya: Konektor daya bersertifikat IP67 yang kokoh Masukan/keluaran data P3: Konektor RJ45 bersertifikat IP67 yang kokoh
Listrik Daya AC: 200-240 V nominal, 50/60 Hz Unit catu daya: Terintegrasi, multi-tegangan penginderaan otomatis Daya siaga: <35 W Sekring utama:

Unduhan

Manuals
  Versi Bahasa Ukuran Diunggah
file type icon LC Plus Series safety and installation guide
en versi C, diperbarui: Okt 2020
C  en  1,66 MB Okt 2020
file type icon LC Plus Series- Bedienungsanleitung
de versi C, diperbarui: Mei 2018
C  de  769 KB Mei 2018
file type icon Manuel d´installation et de sécurité LC Plus
fr versi C, diperbarui: Okt 2020
C  fr  784 KB Okt 2020
Illustrations
  Versi Bahasa Ukuran Diunggah
file type icon LC Plus 2140_3D symbol
en versi A, diperbarui: Okt 2020
A  en  5,65 MB Okt 2020
file type icon DIMS_LC_Plus
en versi A, diperbarui: Okt 2020
A  en  3,01 MB Okt 2020
Symbols
  Versi Bahasa Ukuran Diunggah
file type icon AutoCAD 3D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  18,7 MB Jan 2026
file type icon AutoCAD 2D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  4,42 MB Jan 2026
file type icon Vectorworks Symbols
en versi 4.6, diperbarui: Jan 2026
4.6  en  249 MB Jan 2026
Compliances
  Versi Bahasa Ukuran Diunggah
file type icon EU Declaration of Conformity, LC Plus 2140
en versi A, diperbarui: Okt 2020
A  en  286 KB Okt 2020
file type icon ETL Authorization to Mark, LC Plus 2140
en versi B, diperbarui: Okt 2020
B  en  148 KB Okt 2020
Service Procedures
  Versi Bahasa Ukuran Diunggah
file type icon Martin LED Video Fixtures Reset
en versi A, diperbarui: Mei 2018
A  en  274 KB Mei 2018
file type icon Updating LC Plus Panel Firmware
en versi A, diperbarui: Okt 2020
A  en  166 KB Okt 2020
Service Notes
  Versi Bahasa Ukuran Diunggah
file type icon Exterior products - Performing a vacuum test - Tech note
en versi H, diperbarui: Okt 2020
H  en  1020 KB Okt 2020
Hints and Tips
  Versi Bahasa Ukuran Diunggah
file type icon LC+ Series Screen Calculator
en versi A, diperbarui: Okt 2020
A  en  71,5 KB Okt 2020
Firmware
  Versi Ukuran Diunggah
download icon for LC Plus Series Firmware LC Plus Series Firmware
versi 2.0.4, dirilis: Mei 2018
2.0.4   781 KB Mei 2018

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.
