Exterior 430
Tidak diproduksi

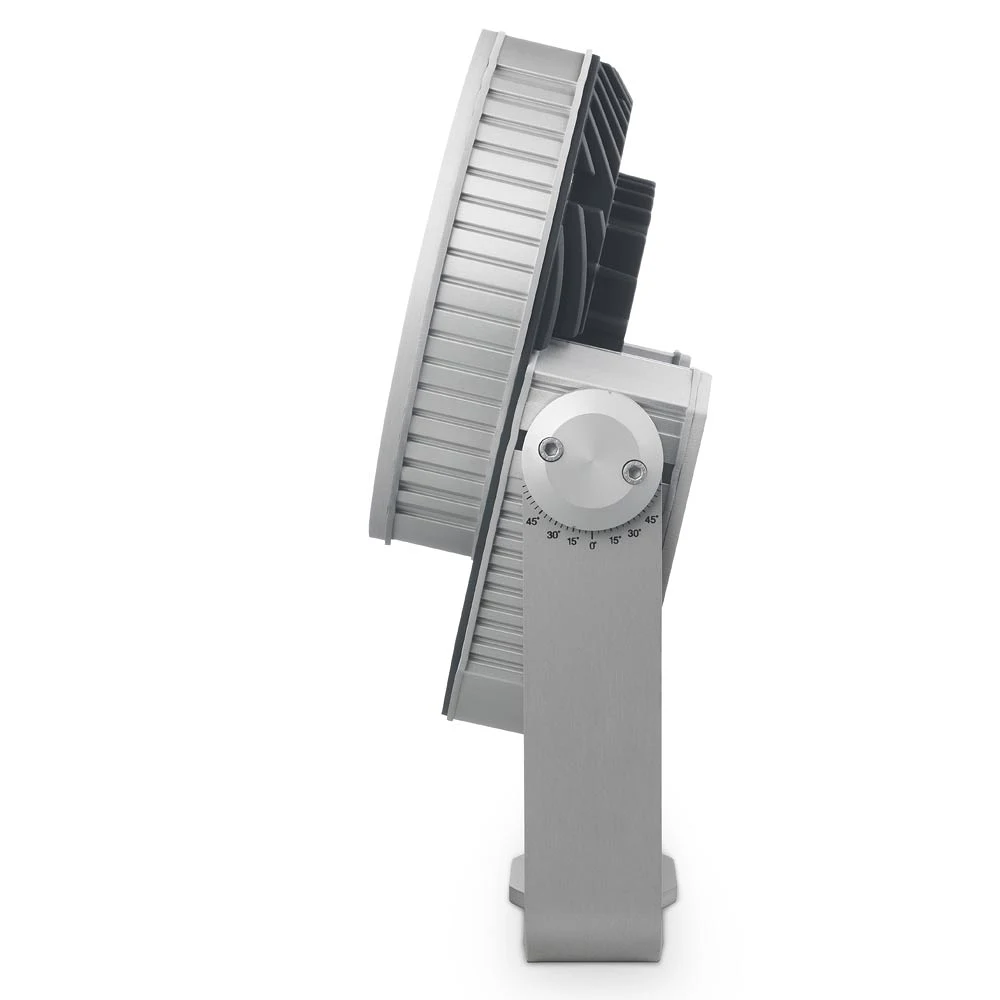

Exterior 430
Gambar Lebih Besar

Sempurna untuk aplikasi yang memerlukan hanya satu warna, Exterior 430™ Blue. Exterior 430 juga menggunakan sistem kalibrasi warna unik di unit Blue-nya untuk memastikan keseragaman antar fixture dan seiring waktu, ditambah kemampuan untuk menyesuaikan warna agar sesuai dengan tampilan yang dibutuhkan dalam desain pencahayaan Anda. Perubahan warna dalam rentang sempit, seperti magenta – blue – turquoise, juga memungkinkan.



  • Fixture satu warna yang sangat terang (Blue)
  • Efikasi sangat tinggi
  • Warna yang dapat disesuaikan di sekitar warna utama

Video





Fitur

  • Warna tunggal yang sangat terang (hingga 7000 lm)
  • Biru Terkalibrasi memastikan konsistensi warna
  • Warna yang dapat disesuaikan dalam rentang warna Biru
  • Konsumsi daya sangat rendah (maks 139 W)
  • Pilihan sudut berkas - 7,5°, 16°, 33°, 52°
  • Daya dan kontrol internal
  • Rumah IP65 yang sangat kokoh
  • Pilihan rumah putih, hitam, atau aluminium
  • Kontrol intensitas 0 – 100%

Keterangan Lebih Lanjut

Fisik Panjang: 169 mm (6,8 in.) termasuk kabel gland Lebar: 307 mm (12,1 in.) Tinggi: 401 mm (16,8 in.) Berat: 7,6 kg (16,8 lbs.) termasuk braket
Efek Dinamis Redupan: 0 - 100% berkelanjutan Penyesuaian warna halus: Dapat diubah secara berkelanjutan
Kontrol dan Pemrograman Opsi kontrol: DMX, mandiri, tersinkronisasi (master/klien) Saluran DMX: 1 atau 3 tergantung mode Pengaturan alamat DMX: PC dengan perangkat lunak Martin MUM™ dan antarmuka perangkat keras DABS1™ Opsi pemicu mandiri: Timer internal dan/atau tingkat cahaya ambien Pemrograman mandiri dan master/klien: PC dengan perangkat lunak Martin MUM™ dan antarmuka perangkat keras DABS1™ Kontrol 26-bit (internal): Intensitas warna tunggal Protokol: USITT DMX512-A Penerima: RS-485 Pembaruan firmware: Unggahan serial melalui tautan DMX
Optik Sumber cahaya: Pemancar daya tinggi Cree XP-E Masa hidup LED minimum: 50 000 jam (hingga >70% keluaran cahaya)* Sudut berkas Sangat Sempit (tanpa diffuser), Sempit, Sedang, dan Lebar tersedia *Angka diperoleh dalam kondisi uji pabrikan:
Konstruksi Warna: Anodisasi jernih, hitam, atau putih Perumahan: Aluminium anodisasi Braket pemasangan: Aluminium anodisasi 8 mm (0,32 in.) Kaca depan: 6 mm (0,24 in.) berlapis anti-refleksi Peringkat perlindungan: IP65
Instalasi Orientasi: Apa pun Pemasangan: Permukaan datar pada sudut apa pun, podium, atau penopang lain yang sesuai Penargetan vertikal: 330° Jarak minimum ke permukaan yang diterangi: 0,1 m (0,33 ft.)
Koneksi Masuk kabel daya: Kabel gland IP68 Koneksi daya: Ekor kabel 1,8 m (5,9 ft.) Masuk kabel data: Kabel gland IP68 Koneksi data: Ekor kabel gabungan masuk + keluar 1,8 m (5,9 ft.)
Elektrik Daya AC: 100-240 V nominal, 50/60 Hz Daya siaga: 13 W Unit catu daya: Terintegrasi, multi-tegangan auto-sensing Fusibel utama: 2,5 AT (slow blow)
Daya dan Arus Tipikal 100 V, 50 Hz: 139 W, 1,4 A, PF 0,990 100 V, 60 Hz: 139 W, 1,4 A, PF 0,989 110 V, 60 Hz: 137 W, 1,3 A, PF 0,988 120 V, 60 Hz: 136 W, 1,2 A, PF 0,986 208 V, 60 Hz: 133 W, 0,7 A, PF 0,932 230 V, 50 Hz: 132 W, 0,7 A, PF 0,925 240 V, 50 Hz: 131 W, 0,7 A, PF 0,886 Pengukuran dilakukan pada tegangan nominal dengan semua LED pada intensitas penuh. Izinkan penyimpangan +/- 10%.:
Termal Pendinginan: Konveksi Suhu ambien maksimum (Ta maks.): 45° C (113° F) Suhu ambien minimum (Ta min.): -30° C (-22° F), daya harus dipertahankan di bawah 0° C (33° F) Suhu permukaan maksimum, keadaan stabil, pada ambien 40° C: 90° C (194° F) Total disipasi panas (dihitung, +/- 10%): 480 BTU/jam
Persetujuan Keamanan EU: EN 60598-2-5 (EN 60598-1), IEC/EN 60825-1 EMC EU: EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3 Keamanan US (model US): UL 1598 Keamanan Kanada (model US): CAN/CSA C.22.2 No. 250
CE ETL C US Intertek
Item Disertakan Penopang pemasangan yang dapat disesuaikan Diffuser Sempit, Sedang, dan Lebar Ekor kabel daya dan data masuk/keluar 1,8 m (5,9 ft.) terpasang permanen tanpa konektor Manual pengguna
Aksesori Diffuser, Exterior 400 Series, Sempit: P/N 41600122 Diffuser, Exterior
