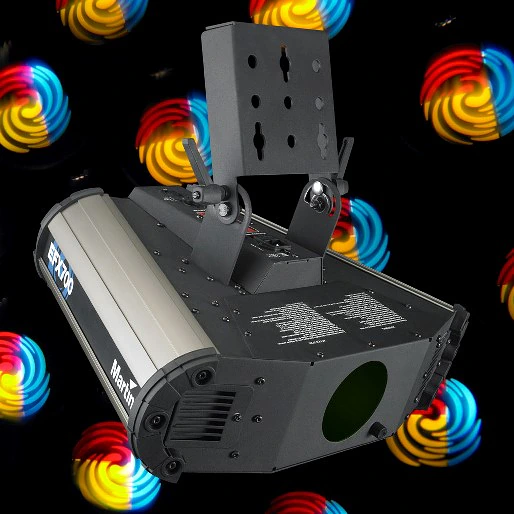

Martin Mania EFX700

物理特性长度: 400 mm (15.8 in.) 宽度: 500 mm (19.7 in.) 高度: 230 mm (9.1 in.) 重量: EU 型号 14.1 kg (31.1 lbs.)、US 型号 16.6 kg (36.6 lbs.) 所有尺寸和重量均包括所附安装板。:

动态效果电动旋转抛物面镜盘: Gobo 转盘: 12 个彩色 Gobo 机械调光器/快门: 0 - 100% 调光、频闪效果

控制和编程控制选项: DMX、独立、同步 (主机/客户端) DMX 通道: 4/6 DMX 地址设置: 板载控制面板，3 位数字显示可通过 DMX 选择的宏程序: 12 独立触发选项: 音乐触发 (可通过控制面板或 DMX 选择)、自动触发音乐触发灵敏度: 电子可调协议: USITT DMX512/1990 接收器: RS-485 固件更新: 通过 DMX 链路串行上传

灯泡类型: 150 W 放电灯认可灯泡: Philips CDM SA-T 150、Osram HSD 150/70 灯座: G12

光学手动对焦: 2 m - 20 m

构造外壳: 钢和铝

安装安装点: 可调节安装支架方向: 任意

连接 AC 电源输入: 3 针 IEC 公插座 DMX 数据输入/输出: 3 针锁定 XLR

电气 AC 电源 (US 型号): 110-120 V 额定值、60 Hz AC 电源 (EU 型号): 220-240 V 额定值、50 Hz 主熔断器 (110-120 V 电源): 3.15 AT (慢熔) 主熔断器 (220-240 V 电源): 2 AT (慢熔)

典型功率和电流 US 型号: 110 V、60 Hz: 189 W、1.8 A、功率因数 0.963 115 V、60 Hz: 207 W、1.9 A、功率因数 0.964 120 V、60 Hz: 226 W、2.0 A、功率因数 0.957 EU 型号: 220 V、50 Hz: 181 W、0.9 A、功率因数 0.950 230 V、50 Hz: 197 W、1.0 A、功率因数 0.926 240 V、50 Hz: 204 W、1.0 A、功率因数 0.923 测量在额定电压下进行。允许偏差 ±10%。:

热性能冷却: 强制风冷最高环境温度 (Ta max.): 40° C 最高表面温度、稳定状态、Ta=40° C: 80° C 总散热量 (计算值、±10%、110 V、60 Hz / 230 V、50 Hz): 650 / 670 BTU/hr.

认证 EU 安全: EN 60598-1、EN 60598-2-17 EU 电磁兼容性: EN 55015、EN 61000-3-2、EN 61000-3-3、EN 61547 US 安全: UL 1573 加拿大安全: CSA C22.2 No. 166

附带物品 Philips CDM-SA/T 150 W 灯泡 (已安装): 97010111 可调节安装支架: 5 m 数据电缆、3 针 XLR: 11820008 2 m US 电源电缆、3 x 18 AWG、带 UL 认证 US 电源插头 (US 型号): 11501501 3 m EU 电源电缆、3 x 1 mm²、IEC、Schuko 电源插头 (EU 型号): 11501017 3 m EU 电源电缆、3 x 1 mm²、IEC、无电源插头 (EU 型号): 11501013 用户手册: 35000168

配件 G 型夹: 91602003 半耦合夹: 91602005 DMX 终端插头、3 针公头 XLR: 91613017

下载

Specifications

	版本	语言	大小	上传日期
SP_EFXSeries_EN_C 版本 C, 更新: 10月 2020	C		22.0 KB	10月 2020

Manuals

	版本	语言	大小	上传日期
Mania EFX500 - User manual 版本 E, 更新: 5月 2018	E		984.7 KB	5月 2018
Mania EFX500, Mania EFX600, Mania EFX700, Mania EFX800- User Manual 版本 C, 更新: 5月 2018	C		1.0 MB	5月 2018
Mania EFX500, Mania EFX600, Mania EFX700, Mania EFX800- Manuale d´uso 版本 C, 更新: 5月 2018	C		830.6 KB	5月 2018
Mania EFX700 - User manual 版本 C, 更新: 10月 2020	C		805.7 KB	10月 2020
Mania EFX500, Mania EFX600, Mania EFX700, Mania EFX800- Bedienungsanleitung 版本 D, 更新: 5月 2018	D		939.6 KB	5月 2018
Mania SCX500, Mania EFX500, Mania EFX600, Mania SCX600, Mania SCX700, Mania EFX700, Mania EFX800- Manuale d´uso 版本 C, 更新: 10月 2020	C		613.3 KB	10月 2020

Illustrations

	版本	语言	大小	上传日期
Mania EFX700 Dimensions (DXF) 版本 A, 更新: 10月 2020	A		223.1 KB	10月 2020
Mania EFX700 Dimensions (PDF) 版本 A, 更新: 10月 2020	A		356.5 KB	10月 2020

Compliances

	版本	语言	大小	上传日期
Mania EFX500, Mania EFX600, Mania EFX700, Mania EFX800- EU Declaration of Conformity 版本 A, 更新: 5月 2018	A		83.1 KB	5月 2018

Service Notes

	版本	语言	大小	上传日期
Mania EFX700- PFC Capacitor Replacement 版本 A, 更新: 10月 2020	A		1.3 MB	10月 2020
CPFC Capacitor Replacement Recommendation 版本 B, 更新: 5月 2018	B			5月 2018
RoboColor III, Wizard, Wizard Extreme, Mania EFX700, Exterior 200, FiberSource CMY150, RoboColor Pro 400- PFC Capacitor Replacement 版本 A, 更新: 5月 2018	A		567.8 KB	5月 2018

Hints and Tips

	版本	语言	大小	上传日期
Discharge Lighting Shutdown Guidelines 版本 A, 更新: 5月 2018	A			5月 2018
Electrical safety test equipment 版本 B, 更新: 5月 2018	B			5月 2018
