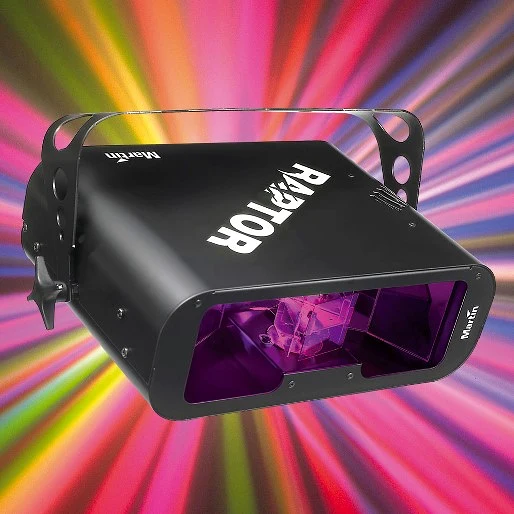

Martin Raptor

较大的图像

Raptor 是一款功能强大的空中表演灯具，通过 70 多条不断变化的光束创造出动感十足、引人注目的演出效果。

**Change made:** - Line 6: Changed hyphen-space ("- ") to Chinese em dash ("——") to follow Chinese punctuation conventions for list items.

物理特性长度： 240 mm 宽度： 400 mm 高度： 170 mm 重量： 6.7 kg

动态效果电动旋转抛物面镜盘： 9 个图案板：电动二向色滤光片转轮：

控制与编程独立触发选项：音乐触发、自动电平灵敏度调节

灯泡类型： 250 W，24 V ELC 卤素灯标准配备：飞利浦 ELC 10H 250 W（1000 小时）灯座： GX 5.3

结构外壳：钢和铝

安装安装点：可调式安装支架方向：任意

连接交流电源输入： 3 针 IEC 公座

电气交流电源： 110-120 V、50/60 Hz（美国型号），230-240 V、50/60 Hz（欧洲型号）主熔断器： 5.0 AT（美国型号）、2.5 AT（欧洲型号），慢熔型

典型功率和电流 120 V、60 Hz： 265 W、2.2 A 230 V、50 Hz： 270 W、1.2 A 测量值基于标称电压。偏差范围为 ±10%。

热性能冷却方式：强制风冷最大环境温度（Ta max.）： 40° C 最大表面温度、稳态、Ta=40° C： 60° C 典型散热量（计算值）： 920 BTU/hr.

认证欧盟安全标准： EN 60598-2-17 + Corr. A2 欧盟电磁兼容性： EN 55 015、EN 55 103-1、EN 61 547

包含项目飞利浦 ELC 10H 250 W 1000 小时灯泡： 97000111 可调式安装支架： 21020720 2 m 电源线、3 针 IEC 母座（美国型号）： 11501501 1.5 m 电源线、3 针 IEC 母座（欧洲型号）： 11501012 用户手册： 35000089

附件半耦合夹： 91602005 欧司朗 ELC、24 V / 250 W、50 小时卤素灯： 97000104

备件飞利浦 ELC 10H 250 W 1000 小时灯泡： 97000111 2.5 AT 主熔断器： 05020010 5 AT 主熔断器： 05020018

订购信息 Raptor、美国型号： 90410310 Raptor、欧洲型号： 90410210

Specifications

	版本	语言	大小	上传日期
SP_Raptor_EN_D 版本 D, 更新: 10月 2020	D		51.4 KB	10月 2020

Manuals

	版本	语言	大小	上传日期
Raptor- Manuale d'uso 版本 A, 更新: 10月 2020	A		19.8 KB	10月 2020
Raptor - User manual 版本 D, 更新: 10月 2020	D		591.0 KB	10月 2020
Raptor- Bedienungsanleitung 版本 A, 更新: 10月 2020	A		381.6 KB	10月 2020

Illustrations

	版本	语言	大小	上传日期
Raptor- Dimensions (DXF) 版本 A, 更新: 10月 2020	A		68.9 KB	10月 2020
Raptor- Dimensions 版本 A, 更新: 10月 2020	A		51.1 KB	10月 2020

Compliances

	版本	语言	大小	上传日期
Raptor, T Rex- EU Declaration of Conformity 版本 A, 更新: 10月 2020	A		48.7 KB	10月 2020

Service Notes

	版本	语言	大小	上传日期
1000 Hour Lamp 版本 A, 更新: 5月 2018	A			5月 2018

Hints and Tips

	版本	语言	大小	上传日期
Electrical safety test equipment 版本 B, 更新: 5月 2018	B			5月 2018
Philips ELC 24V/250W Lamp Life Increased to 500 Hours 版本 A, 更新: 5月 2018	A		43.4 KB	5月 2018
