Exterior Linear CTC Cove
Tidak diproduksi

Pencahayaan cove terkontrol suhu warna dengan rating outdoor

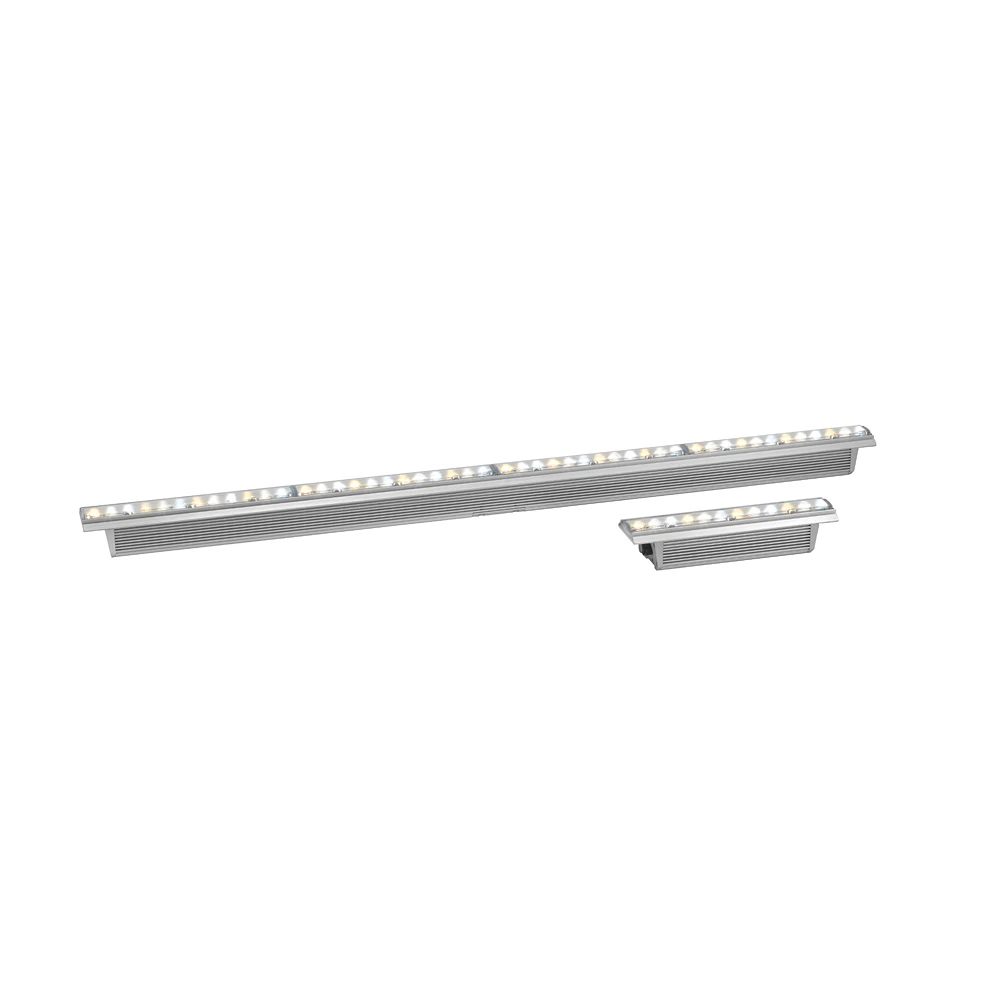

Exterior Linear CTC Cove
Gambar Lebih Besar

Stok terbatas — hubungi dealer Anda untuk informasi lebih lanjut

Exterior™ Linears adalah rangkaian fixture LED pengubah warna dalam housing tahan cuaca outdoor yang kokoh. Fixture Exterior Linear memberikan output tinggi dan tersedia dalam versi cove dan graze light.

Exterior™ Linear 1220 Cove CTC dan Exterior™ Linear 320 Cove CTC menampilkan kontrol suhu warna presisi dari 2700K hingga 6500K dan distribusi cahaya seragam pada sudut beam 120°, cocok untuk berbagai aplikasi pencahayaan tidak langsung seperti cove lighting di plafon, pencahayaan dinding dekoratif, dan struktur lainnya.

Fixture Exterior Linear dapat dikontrol DMX, mudah dipasang berkat power supply universal terintegrasi, dan terhubung melalui daisy chain menggunakan konektor data dan power gabungan.

Pelajari lebih lanjut tentang verifikasi dan keandalan produk kami

  • Fixture LED linear dengan kontrol suhu warna presisi
  • Fixture tahan cuaca outdoor kokoh tersedia dalam dua panjang
  • Instalasi mudah dengan power supply terintegrasi

  • Infrastruktur Mudah

    Konektor hibrida memungkinkan koneksi yang mudah dan aman baik ujung ke ujung atau menggunakan kabel perpanjangan. Catu daya internal memungkinkan jalur fixture yang panjang hingga 100 ft pada 230V

  • Instalasi Fleksibel

    Braket pemasangan berengsel memungkinkan instalasi yang fleksibel

  • Kontrol canggih

    Alat magnet cerdas memungkinkan informasi status lokal. Exterior Linear juga dilengkapi dengan Remote Device Management (RDM) untuk pengaturan jarak jauh dan diagnostik.

  • Kontrol Suhu Warna

    LED dingin, netral, dan hangat memungkinkan kontrol suhu warna yang presisi dalam kisaran 2700 K hingga 6500 K

featured content

Infrastruktur Mudah

Konektor hibrida memungkinkan koneksi yang mudah dan aman baik ujung ke ujung atau menggunakan kabel perpanjangan. Catu daya internal memungkinkan jalur fixture yang panjang hingga 100 ft pada 230V

featured content

Instalasi Fleksibel

Braket pemasangan berengsel memungkinkan instalasi yang fleksibel

featured content

Kontrol canggih

Alat magnet cerdas memungkinkan informasi status lokal. Exterior Linear juga dilengkapi dengan Remote Device Management (RDM) untuk pengaturan jarak jauh dan diagnostik.

featured content

Kontrol Suhu Warna

LED dingin, netral, dan hangat memungkinkan kontrol suhu warna yang presisi dalam kisaran 2700 K hingga 6500 K

Video





Fitur

  • Penyebaran luas dan white dinamis yang seragam.
  • Konsumsi daya sangat rendah (maks 20 W/ft).
  • Tidak perlu kotak kontrol tambahan – terhubung langsung ke tegangan saluran dan DMX.
  • Daya dan kontrol internal (DMX, RDM dan alat magnetik).
  • Casing IP66 yang sangat tangguh.
  • Kontrol intensitas 0–100%.

Spesifikasi

  • Physical 320 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.6 kg (3.6 lbs.)

     1220 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.4 kg (14.2 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color temperature control: 2700 K - 6500 K
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: 3 W Cree XP-E2 LEDs Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 120° Binning: Tight color and flux binning *Figure obtained under test conditions
    Photometric Data Exterior Linear 320 series Cove:

    Total luminous output: 846 lumens
    Warm white output: 299 lumens
    Cold white output: 491 lumens

     Exterior Linear 1220 series Cove:

    Total luminous output: 3384 lumens
    Warm white output: 1196 lumens
    Cold white output: 1964 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100 -277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 0.3 A, 1220 models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 42 lm/W LWR*: 564 lm/kg (235 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Ordering Information Exterior Linear 320 CTC Cove: P/N 90356977 Exterior Linear 1220 CTC Cove: P/N 90356978
