Exterior Linear Pro Cove CTC

Perlengkapan Cove Linear Luar Ruangan dengan Kontrol Suhu Warna

Exterior Linear Pro Cove CTC
Gambar Lebih Besar

Lampu Martin Exterior Linear Pro Cove CTC adalah fixture arsitektur berbasis LED yang fleksibel dan kompak. Dengan distribusi cahaya merata pada sudut berkas 100 derajat, lampu ini ideal untuk pencahayaan tidak langsung yang mencolok pada plafon, dinding, dan permukaan lainnya di stadion dan arena, kapal pesiar, taman hiburan, hotel, kasino, jembatan, terowongan, atau lokasi permanen indoor atau outdoor lainnya.

Menampilkan kontrol suhu warna yang sangat efisien (2700K, 4000K, 6500K), indeks rendering warna tinggi (CRI), dan 12 LED/ft, model Cove CTC menghasilkan keluaran tangguh 800 lm/ft, sempurna untuk menerangi dinding dan permukaan tinggi sambil mempertahankan intensitas lumen. Dilengkapi fitur-fitur cerdas, lampu Cove CTC mencakup berbagai mode daya, Remote Device Management (RDM), penyesuaian keluaran lumen total yang mudah untuk kebutuhan daya rendah, kontrol DMX, dan instalasi mudah melalui catu daya universal terintegrasi.

Dengan fokus tinggi pada keberlanjutan, fixture ini dapat di-daisy-chain menggunakan konektor daya dan data gabungan, memungkinkan fixture run panjang untuk infrastruktur yang lebih sederhana. Kemudahan perubahan sudut berkas membuat perubahan desain akhir dan penyesuaian di lapangan menjadi mudah, dan desain mounting plate cerdas memungkinkan berbagai solusi bracket standar atau kustom.

Desain ramping ini membuat lampu lebih mudah diintegrasikan ke elemen arsitektur dengan persyaratan struktural yang lebih sedikit. Semua model tersedia dalam panjang linear 1ft atau 4ft dan dikirimkan dalam kemasan bersertifikat FSC.

  • KEMUDAHAN INSTALASI

    Desain ramping memudahkan integrasi ke dalam elemen arsitektur secara tersembunyi dengan persyaratan struktural yang lebih rendah. Desain pelat pemasangan cerdas memungkinkan berbagai solusi braket standar atau kustom.

  • INFRASTRUKTUR CERDAS

    Fixture dapat dikontrol DMX dan mudah dipasang berkat catu daya universal terintegrasi. Fixture juga dapat disambung berantai menggunakan konektor daya dan data gabungan, yang memungkinkan jalur fixture panjang untuk infrastruktur yang lebih sederhana.

  • KONTROL SUHU WARNA SUPERIOR

    LED dingin, netral, dan hangat disertakan untuk kontrol suhu warna presisi dari 2700K hingga 6500K dengan efikasi tinggi dengan 12 LED/ft. Mereka juga menampilkan indeks rendering warna tinggi (CRI) untuk reproduksi warna yang akurat.

  • OPERASI EFISIEN

    Dengan lebih dari 60 lm/W, fixture Exterior Linear Pro CTC sangat efisien. Mode daya ganda (12W/10W/5W, termasuk kepatuhan ASHRAE) dapat diatur melalui Remote Device Management (RDM) untuk mengurangi konsumsi daya sesuai kebutuhan.

featured content

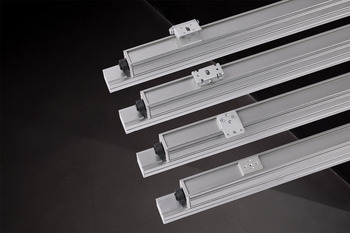

KEMUDAHAN INSTALASI

Desain ramping memudahkan integrasi ke dalam elemen arsitektur secara tersembunyi dengan persyaratan struktural yang lebih rendah. Desain pelat pemasangan cerdas memungkinkan berbagai solusi braket standar atau kustom.

featured content

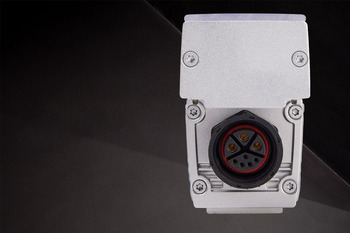

INFRASTRUKTUR CERDAS

Fixture dapat dikontrol DMX dan mudah dipasang berkat catu daya universal terintegrasi. Fixture juga dapat disambung berantai menggunakan konektor daya dan data gabungan, yang memungkinkan jalur fixture panjang untuk infrastruktur yang lebih sederhana.

featured content

KONTROL SUHU WARNA SUPERIOR

LED dingin, netral, dan hangat disertakan untuk kontrol suhu warna presisi dari 2700K hingga 6500K dengan efikasi tinggi dengan 12 LED/ft. Mereka juga menampilkan indeks rendering warna tinggi (CRI) untuk reproduksi warna yang akurat.

featured content

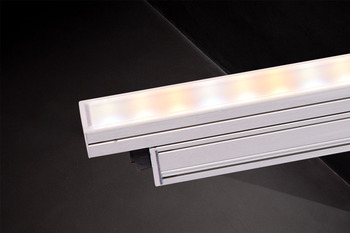

OPERASI EFISIEN

Dengan lebih dari 60 lm/W, fixture Exterior Linear Pro CTC sangat efisien. Mode daya ganda (12W/10W/5W, termasuk kepatuhan ASHRAE) dapat diatur melalui Remote Device Management (RDM) untuk mengurangi konsumsi daya sesuai kebutuhan.

Video





Fitur

  • Kontrol suhu warna LED putih hangat, netral, dan dingin (2700K, 4000K, 6500K) (12 LED/ft)
  • Sudut berkas 100° untuk aplikasi pencahayaan tidak langsung
  • Mode segmen yang dapat dipilih (1, 4, atau 8 segmen)
  • Konsumsi daya yang dapat dipilih (12W/10W/5W) per kaki
  • Mode daya 5W/ft memenuhi standar ASHRAE untuk pencahayaan fasad linier
  • Unit catu daya multi-jangkauan terintegrasi (PSU) 100-277V untuk jalur fixture yang panjang
  • Konektor daya dan data hibrida untuk konfigurasi daisy-chained yang mudah
  • Kontrol DMX dan RDM
  • Saklar magnetik terintegrasi untuk diagnostik lokal
  • Rumah IP66 kokoh dirancang untuk instalasi luar ruangan permanen
  • Berat rendah 0,8 kg/ft (1,9 lbs/ft)
  • Desain kompak - lebar 40mm (1,57 inci)

Spesifikasi

  • Physical Width: 40 mm (1.57 inch.) Height: 68 mm (2.67 inch) Length - 1 ft Version: 312mm (1.02 ft) Length - 4 ft Version: 1227mm (4.02 ft) Weight - 1 ft Version: 0.85 kg (1.9 lbs) Weight - 4 ft Version: 2.8 kg (6.2 lbs)
    Dynamic Effects Intensity: 0 - 100% Color temperature control: 2700 K – 6500 K Segment Control: 0.5ft, 1 ft or full 4 ft fixture control
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Stand-alone control: Up to 20 scenes with individual fade/hold times Control resolution: 8-bit DMX individual color control Dimmer Resolution: 16-bit DMX control of intensity DMX compliance: USITT DMX512/1990 RDM compliance: ANSI/ESTA E1.20 DMX channels 4ft: 3/3/12/24 (standard/1 seg/4 seg/8 seg) DMX channels 1ft: 3/6/3 (standard/1 seg/2 seg)
    Optics Light source: White color (2700k, 4000K, 6500K) LED (12 LEDs per foot) Minimum LED lifetime: 50 000 hours (to >70% luminous output)* Beam angle: 100° Binning: Tight color and flux binning Calibration: Full Gamut Color Calibration (1 step MacAdam ellipse)
    *Figure obtained under manufacturer's test conditions
    Photometric Data CRI (Color Rendering Index) : >70 (higher CRI available on request) CCT: 2700K - 6500K Luminous output:
      1 ft at 12W 4 ft at 48W
    2700K: 520 lumens 2100 lumens
    4000K: 580 lumens 2360 lumens
    6500K: 560 lumens 2250 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

    Construction Housing: Aluminum Finish: Clear anodized or optional colors on request Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Effective Projected Area (EPA): 0.04 m2 per ft Corrosion resistance: C5 - very high corrosivity / Durability Range: High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m / 0.3 ft.
  • Connections

    Power/data in/thru: 8-pin custom connectors
    Surge Protection: 4 KV
    Maximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 V
    Maximum total string length (cable + fixtures)*: 150 m / 328 ft
    * Refer to system diagram for details on fixture run limitations.
    Electrical

    AC power: 100-277 V AC nominal, 50/60 Hz
    Power supply unit: Auto-ranging electronic switch mode
    Typical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A
    Typical earth-leakage current 1 ft: 0.15 mA
    Typical earth-leakage current 4 ft: 0.21 mA
    Power Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.90 @ 277 V
    Power Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 V

    Power Consumption 1 ft
    Maximum: 12 W / 10 W / 5 W *
    Idle: 1.54 W *

    Power Consumption 4 ft
    Maximum: 48 W / 40 W / 20 W *
    Idle: 2.30 W *

    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
    Idle: steady state, all LEDs at zero intensity.
    Power Consumption: Depending on power setting mode.
    Thermal Cooling: Convection Maximum ambient temperature: 45° C (113° F)* Minimum ambient temperature: -30° C (-22° F)
    *Above this temperature, the fixture regulates output to protect from overheating     Total heat dissipation (calculated, +/- 10%): 41 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packaging
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Canadian EMC: ICES 003(B), ICES 005(B) Australia/NZ: RCM India: BIS IS 10322(Part5/section5) Korea: KS C 9832, KS C 9835
    Related Items Martin Companion Cable: P/N MAR-91616091 Martin Companion Cable (for firmware update over DMX): Free download from www.martin.com
    Accessories

    Beam control
    Glare shield, EL Pro 1ft set of 4: P/N MAR-90570022
    Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023

    Mounting brackets
    Adjustable bracket EL Pro 10 pcs: P/N MAR-90570025
    Flange bracket EL Pro 10 pcs: MAR-90570026
    Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027

    Pre-assembled PD Hybrid Power DMX cables
    Power DMX Cable PD PD 0.2M: P/N MAR-91700004
    Power DMX Cable PD PD 1M EU: MAR-91700005
    Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006
    Power DMX Cable PD PD 5M EU: P/N MAR-91700007
    Power DMX Cable PD PD 10M EU: P/N MAR-91700008
    Power DMX Cable PD PD 0.2M US: P/N MAR-91700010
    Power DMX Cable PD PD 1M US: P/N MAR-91700011
    Power DMX Cable PD PD 2.5M US: P/N MAR-91700012
    Power DMX Cable PD PD 5M US: P/N MAR-91700013
    Power DMX Cable PD PD 10M US: P/N MAR-91700014

    Bulk Hybrid Power DMX Cables and Connectors
    Power DMX Cable 100M Roll EU: P/N MAR-91700009
    Power DMX Cable 100M Roll US: P/N MAR-91700016
    Field installable connector PD female: P/N MAR-91700017
    Field installable connector PD male: P/N MAR-91700018

    Junction box and End Termination Cap, Multitool
    End termination cap PD: P/N MAR-91700015
    Junction Box Power DMX to PD: P/N MAR-91700019
    Exterior Multitool: P/N MAR-90590025
    Ordering Information Exterior Linear Pro cove CTC 1ft: P/N MAR-90570007 Exterior Linear Pro cove CTC 4ft: P/N MAR-90570009
