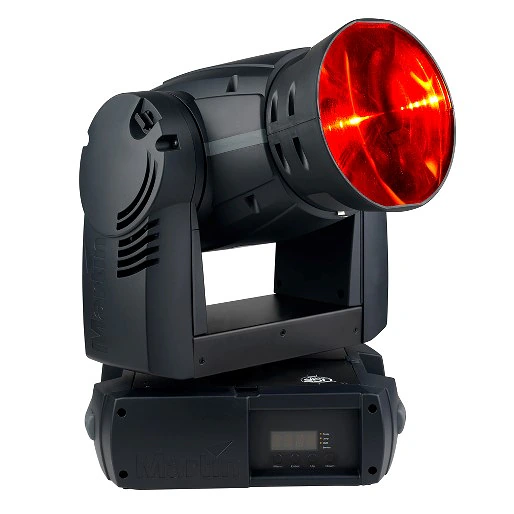

MAC 250 Beam™ adalah fixture beam yang sangat pukul dan kompak yang menghasilkan pencil beam berukuran variabel serta efek wash melalui filter frost variabel. Tersedia sebagai upgrade mudah dan terjangkau yang dapat dipasang hanya dalam 5 menit pada fixture MAC 250 Wash™ yang sudah ada.
Gambar Lebih Besar
Fitur
- Lampu busur umur panjang 250 W
- Sistem pencampuran warna CMY
- Filter frost variabel
- Efek strobo hingga 14 Hz, efek pulsa, pembukaan instan dan blackout
- Lensa Fresnel mikro
- Redupan mekanis
- Sudut berkas 3-8°
- Jangkauan pan dan tilt 540°/257°
- Kunci tilt
- Desain modular untuk perawatan dan layanan yang mudah
- Kontrol kipas variabel untuk operasi yang sangat senyap
- Roda gobo-apertur 6-posisi ditambah pembukaan
Keterangan Lebih Lanjut
Fisik Panjang: 375 mm Lebar: 315 mm Tinggi: 606 mm, kepala tegak lurus Berat: 22,9 kg
Efek Dinamis Pencampuran warna: CMY, dapat diubah secara independen 0 - 100% Roda gobo: 6 gobo/apertur yang dapat ditukar + terbuka Dimmer mekanis: 0 - 100% Shutter: Efek stroboskop hingga 14 Hz, efek pulsa, buka instan dan pemadaman Diffuser: Filter embun yang bermotor Pan: 540° Tilt: 257°
Kontrol dan Pemrograman Saluran DMX: 13/19 Pengaturan dan pengalamatan: Panel kontrol dengan tampilan LED Kontrol 16-bit: CMY, roda gobo/apertur, dimmer, embun, pan dan tilt Opsi kontrol gerakan: Tracking dan vektor Protokol: USITT DMX512/1990 Penerima: RS-485 yang diisolasi optik Pembaruan firmware: Unggahan seri melalui tautan DMX
Lampu Tipe: Pelepasan 250 W Dipasang sebagai standar: Sylvania BA 250/2 Suhu warna: 8000 K CRI (indeks rendering warna): >85 Masa pakai rata-rata: 3000 jam Restrike panas: Tidak Socket: GY 9,5 Ballast: Magnetik Lampu alternatif yang disetujui: Osram HSD 250/80, GE CSD 250/2, Philips MSD 250/2
Optik Sudut berkas: 3° - 8° sudut puncak sepersepuluh dengan lensa Fresnel mikro standar
Data Fotometrik Sudut puncak sepersepuluh: 8° Nilai candela puncak: 1,9 juta
Konstruksi Warna: Hitam Casing: Komposit berserat yang tahan UV Reflektor: Kaca, cahaya dingin Peringkat perlindungan: IP20
Instalasi Titik pemasangan: 2 pasang kunci putaran 1/4 Orientasi: Apa saja
Koneksi Masukan daya AC: IEC 3-pin Data DMX masuk/keluar: XLR mengunci 3-pin dan 5-pin
Listrik Daya AC: 100-240 V nominal, 50/60 Hz Unit catu daya: Pengaturan tegangan dan frekuensi yang dapat dikonfigurasi pengguna Sekring utama: 6,3 AT (tiup lambat)
Daya dan Arus Tipikal 100 V, 50 Hz: 319 W, 3,8 A, PF 0,83 100 V, 60 Hz: 317 W, 3,4 A, PF 0,93 120 V, 50 Hz: 320 W, 2,9 A, PF 0,91 120 V, 60 Hz: 314 W, 2,7 A, PF 0,96 208 V, 50 Hz: 320 W, 1,9 A, PF 0,81 208 V, 60 Hz: 319 W, 1,7 A, PF 0,92 230 V, 50 Hz: 323 W, 1,6 A, PF 0,89 230 V, 60 Hz: 326 W, 1,5 A, PF 0,95 250 V, 50 Hz: 326 W, 1,5 A, PF 0,89
Termal Pendinginan: Udara paksa berfilter (diatur suhu) Suhu lingkungan maksimal (Ta maks.): 40° C Suhu permukaan maksimal, keadaan stabil, pada lingkungan 40°ree; C: 160° C (320° F) Dissipasi panas total (dihitung, +/- 10%): 1120 BTU/jam
Persetujuan EMC UE: EN 55 015, EN 55 103-1, EN 61 547 Keselamatan UE: EN 60598-1, EN 60598-2-17 Keselamatan AS: ANSI/UL 1573 Keselamatan Kanada: CSA C22.2 No. 166
Item yang Disertakan Perakitan lensa Fresnel mikro: 6 sisipan gobo/apertur: Perlengkapan tilt: Petunjuk instalasi:
