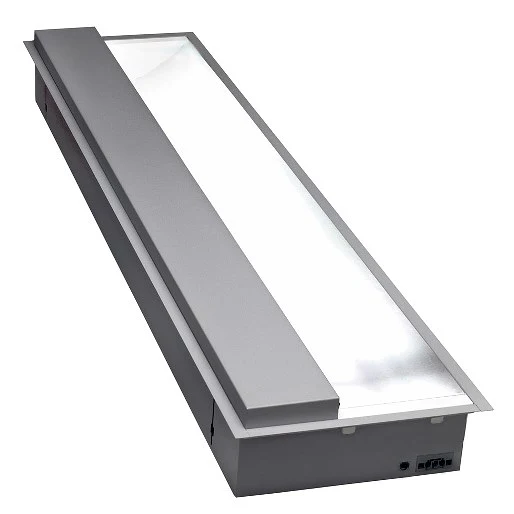

Martin Cyclo 04 Wallwasher

រូបភាពធំជាង

ឧបករណ៍ Cyclo 04 Wallwasher គឺជាឧបករណ៍លាងជញ្ជាំង fluorescent ដែលលក់មិនលេច ដែលមាន RGB color mixing ដែលបង្កើតឦlight ពណ៌សនិងពណ៌ផ្សេងៗ។ វាសមស្របសម្រាប់ការប្រើប្រាស់ពាណិជ្ជកម្មលក្ខណៈផ្សេងៗគ្នា ហើយវាក៏ផ្តល់នូវដំណោះស្រាយគួរឱ្យចាប់អារម្មណ៍សម្រាប់បរិយាកាសការងារដោយប្រើប្រាស់ dynamic light នៅក្នុងផ្នែកសម្រាក និងបន្ទប់សន្និសីទ។

លក្ខណៈពិសេស

ចង្វាក់បំពុល T5 ដែលមាន 28 វ៉ាត់
អាយុប្រើប្រាស់ប្រទូលណ្ដើង (20,000 ម៉ោង)
ល្បាយពណ៌ RGB + W
ការចែចាយពណ៌ស្មើគ្នាដោយគ្មានតំបន់ងងឹត
ការគ្រប់គ្រងអាំងតង់ស៊ីតេ 0-100%
ការគ្រប់គ្រង 0-10 V អាណាឡូក (DMX ដោយប្រើកុងវឺរទ័រ 512-II)
ប្រើបានឆ្លាសវាងជាពិលផ្ទាំង ពិលដំបូល ឬលាងជញ្ជាំង

ព័ត៌មានលម្អិត

Physical Length: 1210 mm Width: 290 mm Height: 94 mm Weight: 9 kg

Dynamic Effects Color mixing: RGBW Red: 0 - 100% Green: 0 - 100% Blue: 0 - 100% Cool white (4000 K): 0 - 100%

Control and Programming Control options: Analog 1-10 V Control via 516 Converter: 16 channels Dimmer channels required per independently controlled Cyclo group: 4 Number of Cyclos per group (fixtures wired in series): 1-10

Lamp Type: T5 fluorescent tubes Approved lamps: Osram T5 HE 28 W Average lifetime: 20 000 hours Socket: G5

Installation Indoor orientation: Any (ceiling panel or wall recommended) Minimum free space: 25 mm

Connections AC power input: Quick connectors 0-10 V analog: Quick connectors

Electrical AC power: 198-240 V, 50/60 Hz

Typical Power and Current 230 V, 50 Hz: 128 W, 0.6 A Measurements made at nominal voltage. Allow for a deviation of +/- 10%.:

Thermal Maximum ambient temperature (Ta max.): 40° C Minimum ambient temperature (Ta min.): -20° C Cooling: Convection Total heat dissipation (calculated, +/- 10%): 440 BTU/hr.

Approvals EU safety: EN 60598-1, EN 60598-2-2 EU EMC: EN 55015, EN 60555-3

Included Items Osram T5 FH 28 W/60 HE red tube: 97020003 Osram T5 FH 28 W/66 HE green tube: 97020004 Osram T5 FH 28 W/67 HE blue tube: 97020005 Osram T5 FH 28 W/840 HE 4000 K cool white tube: 97020001 User manual:

Accessories Martin 516 II DMX to 0-10 V Converter: 90758225 Osram T5 FH 28 W/827 HE 2700 K warm white tube: 97020000 Osram T5 FH 28 W/865 HE 6500 K daylight white tube: 97020002

Spare Parts Osram T5 FH 28 W/840 HE 4000 K cool white tube: 97020001 Osram T5 FH 28 W/60 HE red tube: 97020003 Osram T5 FH 28 W/66 HE green tube: 97020004 Osram T5 FH 28 W/67 HE blue tube: 97020005

Ordering Information Cyclo 04 Wallwasher: 90550030

ការទាញយក

Specifications

	កំណែ	ភាសា	ទំហំ	បានផ្ទុកឡើង
SP_Cyclo04Wallwasher_EN_A កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A		7.38 KB	ឧសភា 2018
Photometric Data កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A			ឧសភា 2018
Cyclo 04 Wallwasher- Specifiche កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		11.5 KB	តុលា 2020
Cyclo 04 Wallwasher- Caractéristiques កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		22.9 KB	តុលា 2020
Jem ZR12 AL, MAC 550, Mania PR1, Mania DC3, FiberSource CMY150, Cyclo 04 Wallwasher, Cyclo IP65 Series, MAC 700 Profile, Jem ZR12 DMX, Mania EF1i- Specifiche កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		32.5 KB	តុលា 2020
Xciter, Mania EF2, Mania SCX500, Cyclo 04 Wallwasher, ViroSphere Outdoor, Flat, CN8, CN7, CM7, CM9- Caractéristiques កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A		7.83 KB	ឧសភា 2018

Manuals

	កំណែ	ភាសា	ទំហំ	បានផ្ទុកឡើង
Cyclo 04 Wallwasher - User manual កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		284 KB	តុលា 2020
Cyclo 04 Wallwasher- Manuale d'uso កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		165 KB	តុលា 2020
Cyclo 04 Wallwasher- Manuel d'utilisation កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		188 KB	តុលា 2020
Cyclo 04 Wallwasher- Bedienungsanleitung កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		203 KB	តុលា 2020

Illustrations

	កំណែ	ភាសា	ទំហំ	បានផ្ទុកឡើង
Cyclo 04 Wallwasher, Cyclo 04 DMX Wallwasher- Dimensions កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		44.2 KB	តុលា 2020

Compliances

	កំណែ	ភាសា	ទំហំ	បានផ្ទុកឡើង
Cyclo 04 Wallwasher- EU Declaration of Conformity, LVD កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: តុលា 2020	A		53 KB	តុលា 2020
Mania PR1, Mania DC3, Cyclo 04 Wallwasher, Cyclo Directional, Cyclo IP65 Series, Mania PR2- EU Declaration of Conformity, LVD កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A		435 KB	ឧសភា 2018
EU Declaration of Conformity, EMC កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A		45.8 KB	ឧសភា 2018

Hints and Tips

	កំណែ	ភាសា	ទំហំ	បានផ្ទុកឡើង
Optimizing Cyclo Tube Lifetimes កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A			ឧសភា 2018
Installing 54 Watt Tubes Will Damage a 28 Watt Cyclo កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A			ឧសភា 2018
Running Cyclos at Very Low Ambient Temperatures កំណែ A, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2018	A			ឧសភា 2018
