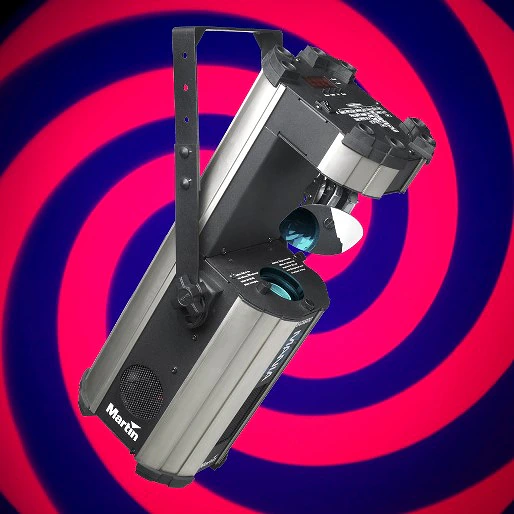

Martin Mania SCX600

물리적 특성 길이: 525 mm 너비: 240 mm 높이: 203 mm 높이: 브래킷 포함 408 mm 중량: 브래킷 포함 12.3 kg

다이내믹 이펙트 컬러 휠: 교환 가능한 9개 컬러 + 오픈, 풀 및 스플릿 컬러 선택 회전 고보 휠: 교환 가능한 7개 회전 고보(메탈 5개, 코팅 유리 2개), 고보 선택, 연속 회전 및 셰이크 전자 디밍: 0 - 100% 셔터: 스트로브 이펙트, 음악 트리거, 순간 개방 및 블랙아웃 전동 미러: 팬 198°, 틸트 72°

제어 및 프로그래밍 제어 옵션: DMX, 단독 실행, 동기화(호스트/클라이언트) DMX 채널: 7/11 DMX 주소 설정: 4자리 디스플레이 탑재 제어 패널 단독 실행 트리거 옵션: 음악 트리거(제어 패널 또는 DMX를 통해 선택 가능), 자동 트리거 단독 실행 프로그래밍: 4자리 디스플레이 탑재 제어 패널 프로토콜: USITT DMX512/1990 수신기: RS-485 펌웨어 업데이트: DMX 링크를 통한 시리얼 업로드

램프 타입: 250 W, 24 V ELC 할로겐 승인된 램프: Philips ELC 10H 250 W (1000시간) 소켓: G5.3

광학 빔 앵글: 18.3° 수동 포커스: 2 m - 20 m

구조 하우징: 강철 및 알루미늄

고보 외경: 22.5 mm + 0/- 0.3 mm 최대 이미지 직경: 17 mm

설치 마운팅 포인트: 조정 가능 브래킷 방향: 무방향

연결 AC 전원 입력: 3핀 IEC 수 소켓 DMX 데이터 입출력: 3핀 락킹 XLR

전기적 특성 AC 전원: 스위치 선택 가능 110-120 V, 60 Hz / 220-240 V, 50 Hz 메인 퓨즈: 3.15 AT (슬로우 블로우)

일반적인 전력 및 전류 110 V, 60 Hz: 241 W, 2.2 A, PF 0.993 120 V, 60 Hz: 278 W, 2.3 A, PF 0.993 220 V, 50 Hz: 241 W, 1.1 A, PF 0.995 230 V, 50 Hz: 260 W, 1.2 A, PF 0.995 240 V, 50 Hz: 278 W, 1.2 A, PF 0.994 정격 전압에서 측정. +/- 10% 편차를 허용합니다.:

열적 특성 냉각: 강제 공랭 최대 주변 온도(Ta max.): 40° C 최대 표면 온도, 정상 상태, Ta=40° C: 80° C 총 열 방출(계산값, 110 V, 60 Hz / 230 V, 50 Hz에서 +/- 10%): 820 / 890 BTU/hr.

인증 EU 안전: EN 60598-1, EN 60598-2-17 EU EMC: EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 미국 안전: UL 1573 캐나다 안전: CSA C22.2 No. 166

포함 항목 Philips ELC 10H 250 W 1000시간 램프: 97000111 조정 가능 U-브래킷: 55430322 5 mm 알렌 키: 50520615 5 m 데이터 케이블, 3핀 XLR: 11820008 2 m 미국 전원 케이블, 3 x 18 AWG, UL 승인 미국 전원 플러그 포함(미국 모델): 11501501 3 m EU 전원 케이블, 3 x 1 mm², IEC, Schuko 메인 플러그(EU 모델): 11501017 3 m EU 전원 케이블, 3 x 1 mm², IEC, 메인 플러그 미포함(EU 모델): 11501013 사용자 설명서: 35000169
