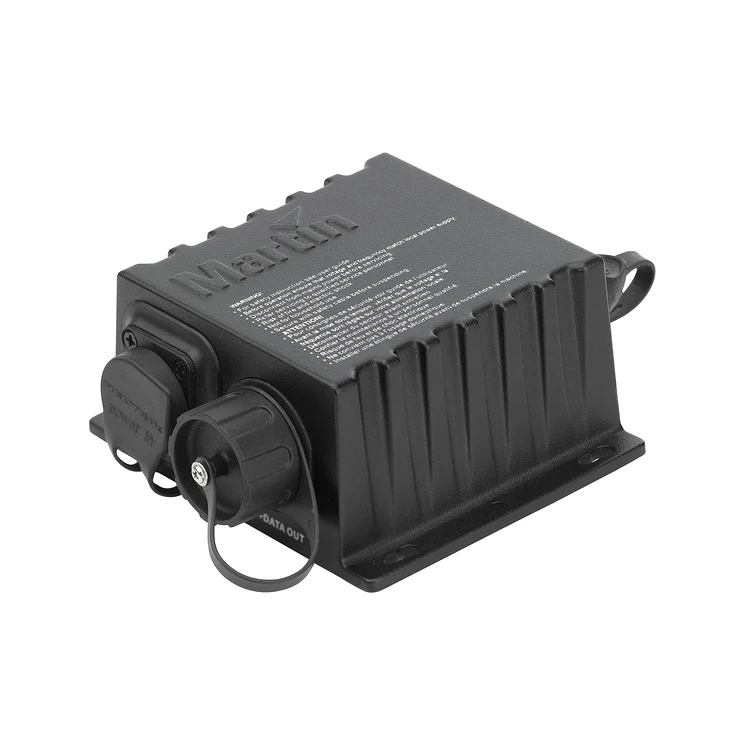

Martin PDE Junction Box Passive

더 큰 이미지

Martin PDE Junction Box Passive는 전력, DMX 및 이더넷 신호를 단일 커넥터 및 케이블 시스템으로 통합하며, Martin VDO Atomic 픽스처 제품군에서 사용됩니다.

이 박스는 실외 사용을 위한 완전한 IP65 등급을 갖추고 있으며 견고한 금속 하우징을 특징으로 합니다. 측면의 플랜지는 모든 표면에 장착할 수 있도록 하며, M10 나사 구멍은 리깅 클램프 부착을 가능하게 합니다.

기능

powerCON TRUE1 TOP 전원 입력
XLR 5 TOP DMX 입력
etherCON TOP 이더넷 입력
Martin PDE 하이브리드 출력
IP65 등급
견고한 금속 하우징
벽면 또는 트러스 장착 가능

사양

Physical Length: 107 mm (4.2 in.) (incl. mounting flanges) Width: 94 mm (3.7 in.) Height: 51 mm (2.0 in.) Weight: 0.5 kg (1.1 lbs.)

Construction Housing: Aluminum Color: Black Protection rating: IP65

Installation Location: indoor or temporary outdoor use Orientation: Any Wallmount: Using mounting flanges Trussmount: Using half-coupler clamp in M10 threaded hole, max. bolt length 22 mm

Connections
AC power input: Neutrik powerCON TRUE1 TOP (IP65)
Ethernet Input: Neutrik etherCON TOP (IP65)
DMX input: Neutrik XLR 5-pin Male TOP (IP65)
AC Power, DMX and Network out: PDE hybrid connector (IP65)
All connections hot plugging compatible

Electrical AC power: 100-240 V AC nominal, 50/60 Hz
Thermal Maximum ambient temperature (Ta max.): 75 C Minimum ambient temperature (Ta min.): -15 C

Environmental RoHS: Compliant REACH: Compliant

Approvals EU safety: EN 60598-2-17 US safety: UL 1573 Canadian safety: CSA 22.2 No. 166 Australia/NZ: RCM United Kingdom: UKCA

Related Items
Active Junction Box Power-DMX-Ethernet to PDE: P/N MAR-91700002
BreakIn Cable Power-DMX-Ethernet to PDE: P/N MAR-91700000
BreakOut Cable PDE to Power-DMX-Ethernet: P/N MAR-91700001
BreakInOut Cable Power-DMX to PDE: P/N MAR-91700003
VDO Atomic Dot CLD in cardboard: P/N 90357701
VDO Atomic Dot WRM in cardboard: P/N 90357702
VDO Atomic Bold in cardboard: P/N MAR-90357703

Accessories
Mechanical Accessories
Super Lightweight Half Coupler Rigging Clamp, black: P/N 91602018

Pre-Assembled Hybrid PDE Cables
Power+Data Cable Rental PDE-PDE 1 m: P/N 91616001
Power+Data Cable Rental PDE-PDE 2.5 m: P/N 91616002
Power+Data Cable Rental PDE-PDE 5 m: P/N 91616003
Power+Data Cable Rental PDE-PDE 10 m: P/N 91616004
Power+Data Cable Rental PDE-PDE 25 m: P/N 91616005

Bulk Hybrid PDE Cable and Connectors
Power+Data Connector PDE Male: P/N 91611701
Power+Data Connector PDE Female: P/N 91611702
Power+Data Cable Power-DMX-Ethernet Rental 100m: P/N 91616006

Power Cables
Power Input Cable, H07RN-F, 2.5 mm2, bare ends to TRUE1, 1.5 m (4.9 ft.): P/N 91611797
Power Input Cable, H07RN-F, 2.5 mm2, bare ends to TRUE1, 5 m (16.4 ft.): P/N 91611786
Power Input Cable, SJOOW, 12 AWG, bare ends to TRUE1, 1.5 m (4.9 ft.): P/N 91610173
Power Input Cable, SJOOW, 12 AWG, bare ends to TRUE1, 5 m (16.4 ft.): P/N 91610174
Cable Connector, Neutrik PowerCON TRUE1 Female: P/N 91611789HU

Ordering Information Passive Junction Box Power-DMX-Ethernet to PDE: P/N 91610001
