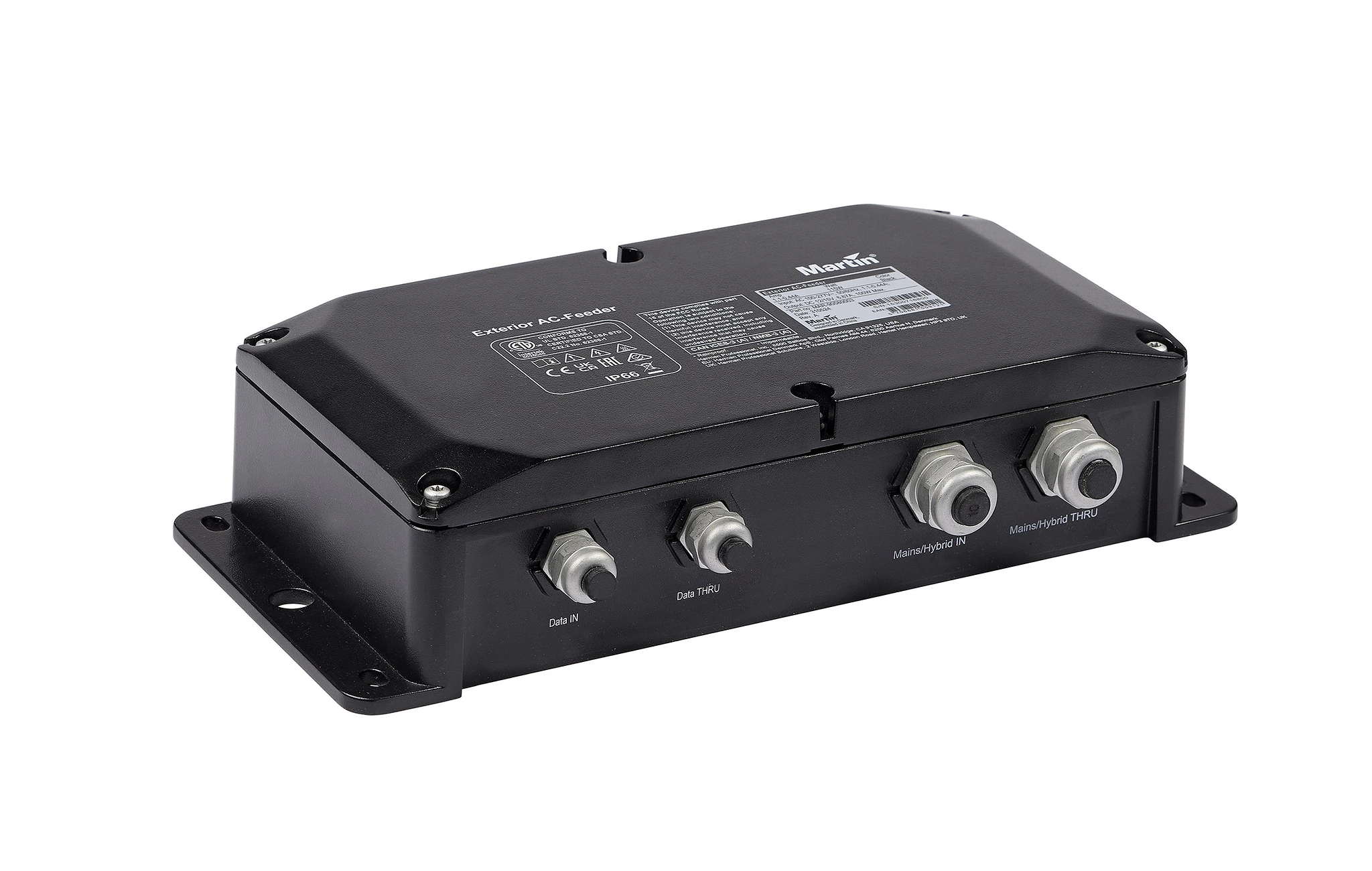

Martin Exterior AC-Feeder

Większe obrazy

Martin Exterior AC-Feeder to inteligentne, wieloprotokołowe urządzenie sterujące dla serii Exterior Dot-1/4/9 Pro. Kompaktowa konstrukcja i ocena IP66 sprawiają, że idealnie nadaje się do bezpośrednich instalacji z napięciem sieciowym łańcuchów Exterior Dot-1/4/9 Pro. Exterior AC-Feeder zapewnia łańcuchowi czystą, stabilizowaną moc i umożliwia prosty układ systemu z minimalną liczbą wymaganych komponentów.

Rodzina Exterior Dot Pro, łącząca niezrównaną wydajność, elastyczność i intuicyjną obsługę, nie tylko umożliwia projektantom oświetlenia i profesjonalistom przekroczyć ograniczenia tradycyjnych systemów, ale także inspiruje ich do przedefiniowania granic kreatywnego projektowania wideo.

Funkcje

W pełni uszczelniona obudowa (IP66, IK08 i ocena korozji C-5)
Zgodna z Martin P3/Art-Net/sACN (automatyczne wykrywanie protokołu)
Bezpieczne obejście sygnału Ethernet
Konfiguracja i adresowanie przez RDM przez Art-Net lub Martin P3
Informacja zwrotna o stanie w czasie rzeczywistym przez RDM przez Art-Net i Martin P3
Lokalna dioda LED statusu i przycisk do wywoływania wzorów testowych
Ochrona termiczna z automatycznym zmniejszeniem mocy
Obsługa 100 - 240/277 VAC
Wewnętrzne bloki zaciskowe do zasilania i Ethernet
Gorący wtyk wyjściowy (do łańcuchów Exterior Dot Pro)
Montaż na powierzchni i do kratownicy
Wysyłka w opakowaniu kartonowym z certyfikatem FSC
Gwarancja 5 lat

Specyfikacje

Physical Length: 325mm (12.8in.) including flange bracket Width: 144 mm (5.6in.) Height: 69 mm (2.7 in.) Weight: 2.7 kg (5.95 lbs.)

Control and Programming Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic Setting and addressing: Martin P3 System controller or RDM (over Art-Net)-compliant controller RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 - 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer Ethernet Transceiver: 10/100Mbit (with fail-safe bypass) Firmware update: Via Ethernet using Martin Companion / P3 System Controller

Control/User Interface Device status: Multicolor status LED Device test and reset: Push button to call up local test patterns and reset device

Construction Housing: Aluminum Color: Black Surface treatment: Anodized and electrostatic powder- coated Protection rating: IP66 Effective Projected Area (EPA): 0.062 m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Orientation: Any Surface mounting: Four M6 mounting slots Truss mounting: M12 mounting hole for standard rigging clamp

Connections Output: Output cable tail with connector for Exterior Dot Pro string (Hot-pluggable) Power input or power & data input: M20 cable gland Power thru or power & data thru: M20 cable gland Ethernet cable input: M12 cable gland Ethernet cable thru: M12 cable gland Connection: Internal terminal blocks for Power and Ethernet

Electrical Output voltage : 15 VDC AC power: 100 - 240 / 277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical half-cycle RMS inrush current: 2.5 A Surge protection: 4KV Maximum current draw: 1.1 A @100 V, 0.9 A @120 V, 0.5 A @230 V, 0.44 A @ 277 V Max earth leakage: 0.5 mA Power factor: 0.99 @110 V / 120 V, 0.92 @208 V / 230V, 0.90 @277 V
Power Consumption Maximum Power Consumption: 115 W at full load Idle: 6 W Hibernation: 2.5 W
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity. Maximum at full intensity, full white. Idle at zero intensity. Hibernation: zero intensity, wake-up procedure to re-use fixture.

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 55° C (131° F)* Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 51 BTU/hr at full load
*Above this temperature, the AC-Feeder regulates output to protect from overheating.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer box

Approvals EU safety: EN 62368-1 EU EMC: EN55032, EN55035, EN61000-3-2, EN61000-3-3 US safety: UL 62368-1 US EMC: FCC 47 CRF § 15 Class A Canadian safety: CSA C22.2 No. 62368-1 Canadian EMC: ICES-003 Class A Australia/NZ: RCM

Related Items Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Exterior Dot-1 Pro, 115mm, 100pcs, 2m lead-in: P/N MAR-90580000 Exterior Dot-4 Pro, 200mm, 64 pcs, 2m lead: P/N MAR-90580001 Exterior Dot-9 Pro, 400mm 36pcs 2m lead: P/N MAR-90580002

Accessories Hybrid PDE-PDE Cables-1m (3.2 ft.): P/N 91616001 Hybrid PDE-PDE Cables-2.5m (8.2 ft.): P/N 91616002 Hybrid PDE-PDE Cables-5m (16.4 ft.): P/N 91616003 Hybrid PDE-PDE Cables-10m (32.8 ft.): P/N 91616004 Hybrid PDE-PDE Cables-25m (82 ft.): P/N 91616005 PDE Cable Power-DMX-Ethernet Rental 100m (328 ft.): P/N 91616006 Bulk Hybrid PDE Connectors-Male: P/N 91611701 Bulk Hybrid PDE Connectors-Female: P/N 91611702 PDE Cable tail Set: P/N MAR-90580025

Ordering Information Exterior AC-Feeder: P/N MAR-90580003
