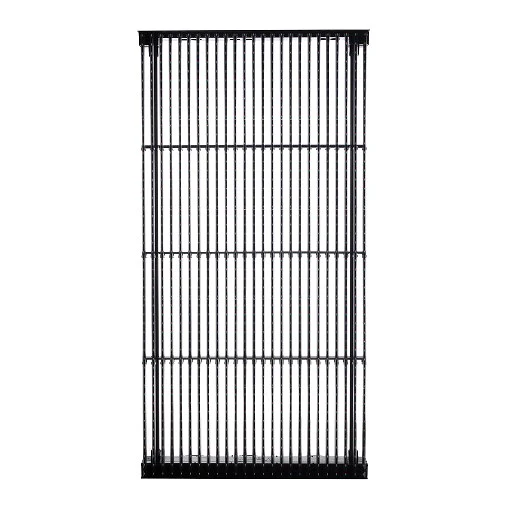

LC Plus™ to modułowy system paneli wideo LED przeznaczony dla wymagającego rynku wynajmu i stagingu, a także do instalacji stałych. Rzeczywisty stopień ochrony IP65, szeroki zakres temperatur roboczych i wysoki poziom jasności umożliwiają stosowanie LC Plus w większości zastosowań zewnętrznych. Niska waga i wysoki stopień przejrzystości pozwalają na użycie w aplikacjach, które po prostu nie są możliwe z konwencjonalnymi ekranami LED.
Większe obrazy
Funkcje
- Skalowanie i usuwanie przeplatania
- Jasny, 3000 Nitów (kalibrowany)
- 60% przezroczystości
- Kalibracja koloru na poziomie piksela dla doskonałej jednorodności koloru i jasności
- Cichy (bez wentylatorów)
- Sterowana DMX manipulacja obrazem w czasie rzeczywistym
- Obsługa wielu protokołów wideo
- Szybka i łatwa instalacja
- Dystrybucja sygnału oparta na Ethernet, do 50 paneli w kaskadzie
- Rozwiązanie all-in-one
- Zaprojektowany do użytku na zewnątrz i wewnątrz, klasa ochrony IP65
- Rozstaw pikseli 40 mm (bezszwowy obraz na odległości około 30 m)
Więcej szczegółów
Parametry fizyczne
Wysokość: LC Plus 2140 2000 mm
Szerokość: 1000 mm
Głębokość: 152 mm
Masa: LC Plus 2140 22,4 kg
Sterowanie/Interfejs użytkownika
Stan urządzenia i adresacja: Panel sterowania na urządzeniu z wyświetlaczem LED, diody LED stanu
Testowanie konfiguracji: Lokalne wzorce testowe
Dane fotometryczne
Źródło światła: Dioda LED owalny 5 mm
Jasność (skalibrowana): 3000 Nit (kandela na metr kwadratowy)
Rozstaw (od środka do środka piksela): 40 mm
Dominująca długość fali czerwonej: 621 nm
Dominująca długość fali zielonej: 527 nm
Dominująca długość fali niebieskiej: 470 nm
Rozdzielczość koloru: 16 bitów na kanał koloru
Kąt widzenia: >100° w poziomie, >40° w pionie przy natężeniu 50%
Przetwarzanie wideo
Procesor sygnału wideo: Zewnętrzny kontroler systemu P3 (jeden na system)
Pojemność procesora: 500 000 pikseli (400 paneli LCP 2140) z kontrolerem systemu P3-100
Rozdzielczość wyjścia: Dowolna w ramach limitu 500k pikseli
Całkowite opóźnienie systemu (najgorszy przypadek): Mniej niż 3 klatki
Wejście wideo DVI: Do 1280 x 1024, 50/60/75 Hz
Wejście wideo analogowe: Composite, component i S-video, PAL, NTSC i SECAM
Synchronizacja klatek do sygnału analogowego: Tak, zintegrowana w kontrolerze systemu P3
Rotacja obrazu: Tak, zintegrowana w kontrolerze systemu P3
Skalowanie: Tak, zintegrowane w kontrolerze systemu P3
Usuwanie przeplotu: Tak, zintegrowane w kontrolerze systemu P3
Wybór i regulacja krzywej gamma: Tak, zintegrowana w kontrolerze systemu P3
Rzeczywista zmiana mapowania zawartości panelu: Tak, zintegrowana w kontrolerze systemu P3
Protokół sygnału P3
Typ sygnału: Gigabit Ethernet
Protokół: Zastrzeżony Martin P3
Wymienna na gorąco: Tak, elektrycznie izolowana we wszystkich połączeniach
Typ kabla: CAT 5e, UTP
Długość kabla: Do 100 m między dowolnymi 2 urządzeniami, rozszerzalne za pomocą przełącznika Ethernet
Maksymalna liczba paneli na linię: 50, rozszerzalna za pomocą przełącznika Ethernet
Opóźnienie między pierwszym a ostatnim panelem: Brak
Konstrukcja
Ramy panelu: Aluminium
Tuby LED: Akryl odporny na UV
Przezroczystość przez panel (obszar niemaszkowany): >60%
Kolor: Matowa czerń
Stopień ochrony: IP65, NEMA 1
Instalacja
Orientacja: Indywidualnie montowany panel pod dowolnym kątem; stos lub zawieszenie łańcuchowe w poziomie lub pionie
Maksymalna liczba zawieszonych w jednym łańcuchu: Maksymalnie sześć paneli 2140 zawieszonych pionowo na jednym łańcuchu
Maksymalna liczba ułożonych: Maksymalnie siedem paneli 2140 stojących pionowo na jednym stosie
Blokowanie paneli: System złączy stożkowych Prolyte CCS6
Połączenia
Zasilanie wejście/wyjście: Wzmocnione złącza zasilania o ocenie IP67
Dane P3 wejście/wyjście: Wzmocnione złącza RJ45 o ocenie IP67
Zasilanie elektryczne
Zasilanie AC: 200-240 V nominalne, 50/60 Hz
Zasilacz: Zintegrowany, automatycznie wyczuwający wielonapięciowy
