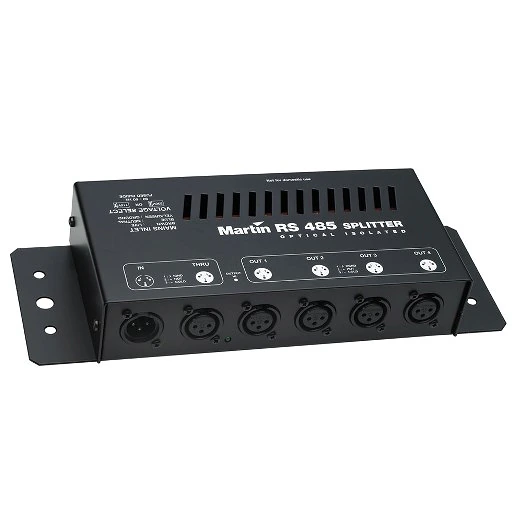

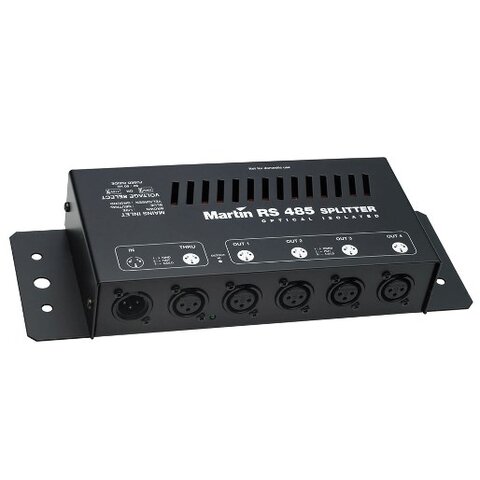

Ten optycznie izolowany wzmacniacz rozdzielający pozwala na dodanie 4 gałęzi do łącza danych w celu bezpiecznego i bezproblemowego działania większych instalacji DMX.
Funkcje
- 4 optycznie izolowane i wzmacniane wyjścia DMX
- Wzmacnianie umożliwia rozszerzenie łącza do maksymalnej długości określonej przez standard DMX-512.
- Jeśli wymagane są dodatkowe gałęzie, na tym samym łączu można użyć kilka wzmacniaczy splitterów.
- Każda gałąź łącza może być traktowana jako niezależne łącze z maksymalnie 32 urządzeniami każde
- Solidna konstrukcja zapewniająca bezawaryjne działanie
Więcej szczegółów
Wymiary
Długość: 293 mm
Szerokość: 108 mm
Wysokość: 49 mm
Masa: 1,4 kg
Konstrukcja
Obudowa: Stal
Powierzchnia: Elektrostatycznie lakierowana proszkowo
Kolor(y): Czarny
Połączenia
Wejście: XLR 3-pin męski
Przepustowość (wyjście bez wzmacniania): XLR 3-pin żeński
Wyjścia (wzmacniane i izolowane optycznie): 4 x XLR 3-pin żeński
Parametry elektryczne
Zasilanie sieciowe: 115/230 V, 50/60 Hz, przełączalne
Certyfikacje
Bezpieczeństwo UE: EN 60950
EMC UE: EN 55103-1, EN 55103-2
Informacje zamówieniowe
Rozdzielacz optyczny RS-485: 90758060
