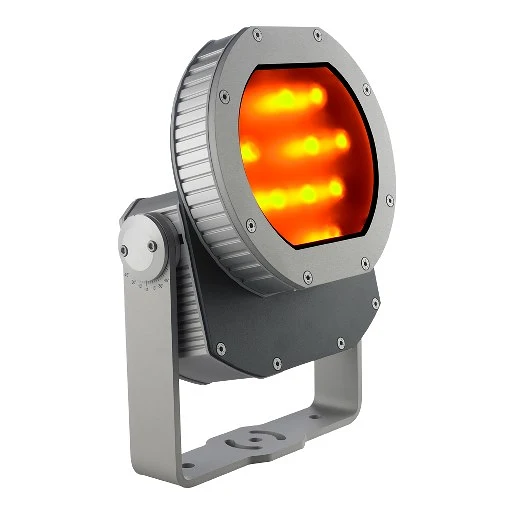

O Exterior 200 LED é um luminária programável de longa duração que oferece mistura de cores total RGB + Âmbar e Branco. À prova de intempéries para uso ao ar livre, possui 44 LEDs de alta potência e opções de lente variadas.
Imagens Grandes
Recursos
- 44 LEDs de alta potência em 5 cores: Vermelho, Verde, Azul, Âmbar e Branco
- Mistura de cores RGBAW, ampla gama de cores
- Opção de feixe estreito, médio ou largo
- Alto desempenho óptico: distribuição uniforme de luz e cor
- Controle de intensidade de 0-100%
- DMX, autônomo, sincronizado (host/cliente)
- Opção de modos de controle DMX: RGB, RGBAW, HSI, HSIC
- Classificação à prova de intempéries: IP65
Mais detalhes
Físico Comprimento: 169 mm incluindo conector de cabo Largura: 307 mm Altura: 401 mm Peso: 7,6 kg incluindo suporte
Efeitos Dinâmicos Mistura de cores: RGBAW Vermelho: 0 - 100% Verde: 0 - 100% Azul: 0 - 100% Âmbar: 0 - 100% Branco: 0 - 100%
Controle e Programação Modos de controle de cores: RGBAW, RGB, HSI, HSIC Opções de controle: DMX, autônomo, sincronizado (mestre/cliente) Canais DMX: 3, 4 ou 5 Configuração de endereço DMX: PC com software Martin MUM™ e interface de hardware DABS1™ Opções de acionamento autônomo: Temporizador interno e/ou nível de luz ambiente Programação autônoma e mestre/cliente: PC com software Martin MUM™ e interface de hardware DABS1™ Controle de 26 bits (interno): RGBAW, RGB, HSI, HSIC Protocolo: USITT DMX512-A Receptor: RS-485 Atualização de firmware: Upload serial via enlace DMX
Óptica Fonte de luz: Emissores Luxeon K2 de alta potência LED branco: Branco neutro, 3500 - 4500 K, IRC 75 Vida útil mínima do LED (até 50% do nível de saída inicial): 30.000 horas em intensidade total Ângulos de feixe disponíveis muito estreito (sem difusor), estreito, médio e largo:
Construção Cor: Anodizado cristalino, branco, cores personalizadas sob encomenda Carcaça: Alumínio anodizado Suporte de montagem: Alumínio anodizado de 8 mm Vidro frontal: 6 mm com revestimento anti-reflexo Classificação de proteção: IP65
Instalação Orientação: Qualquer Montagem: Superfície plana em qualquer ângulo, pedestal ou outro suporte adequado Direcionamento vertical: 330° Distância mínima para superfícies iluminadas: 0,1 m
Conexões Entrada de cabo de energia: Conector de cabo IP68 Conexão de energia: Cabo com cauda de 1,8 m Entrada de cabo de dados: Conector de cabo IP68 Conexão de dados: Cabo combinado com cauda de entrada + saída de 1,8 m
Elétrico Alimentação AC: 100-240 V nominal, 50/60 Hz Potência em espera: 13 W Unidade de alimentação: Integrada, com detecção automática multi-voltagem Fusível principal: 2,5 AT (ação lenta)
Potência e Corrente Típicas 100 V, 50 Hz: 139 W, 1,4 A, FP 0,990 100 V, 60 Hz: 139 W, 1,4 A, FP 0,989 110 V, 60 Hz: 137 W, 1,3 A, FP 0,988 120 V, 60 Hz: 136 W, 1,2 A, FP 0,986 208 V, 60 Hz: 133 W, 0,7 A, FP 0,932 230 V, 50 Hz: 132 W, 0,7 A, FP 0,925 240 V, 50 Hz: 131 W, 0,7 A, FP 0,886 Medições realizadas em voltagem nominal com todos os LEDs em intensidade total. Permita um desvio de +/- 10%.:
Térmica Resfriamento: Convecção Temperatura ambiente máxima (Ta máx.): 45° C Temperatura ambiente mínima (Ta mín.): -30° C, a energia deve ser mantida abaixo de 0° C Temperatura máxima de superfície, estado estável, Ta=40° C: 90° C Dissipação de calor total (calculada, +/- 10%): 860 BTU/hr.
Aprovações Segurança UE: EN 60598-1, EN 60598-2-1, IEC/EN 60825-1 EMC UE: EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3 Segurança EUA (modelo EUA): UL 1598 Segurança Canadá (modelo EUA): CAN/CSA C.22.2 No. 250
Itens Inclusos Suporte de montagem ajustável: Difusor estreito (instalado): 41600110 Difusor médio (fornecido com o produto): 41600111 Difusor largo (fornecido com o produto): 41600112 Manual do usuário: 35000211
