Martin DMX 5.3 Splitter
Descontinuado

Divisor DMX com 5 portas e conectores XLR de 3 pinos

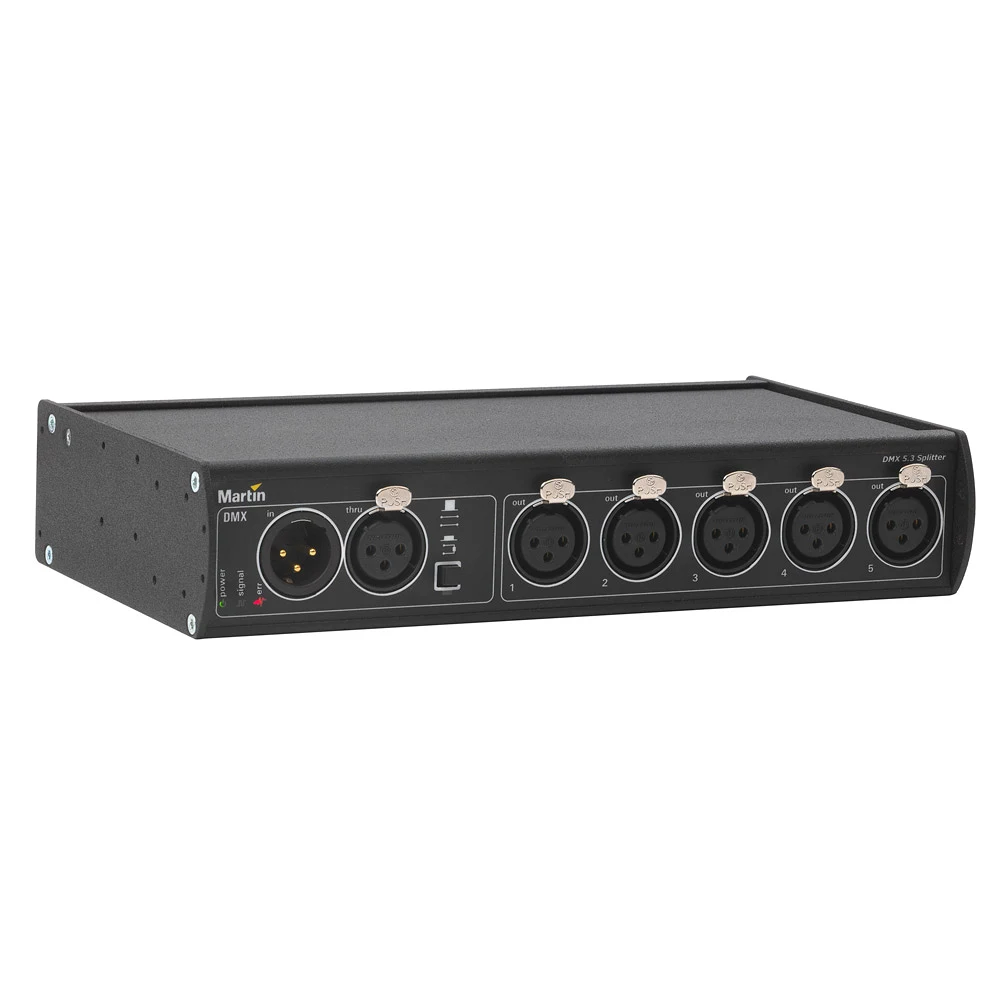

Martin DMX 5.3 Splitter
Imagens Grandes

O Martin DMX 5.3 Splitter é a proteção mais econômica para controladores e dispositivos DMX. O principal objetivo do Martin 5.3 Splitter é manter a integridade dos dados em percursos longos ou múltiplos do sinal DMX. O Splitter amplifica o sinal DMX fraco ao seu nível de saída original antes que se torne muito baixo para ser lido pelos dispositivos DMX. A interrupção do DMX é frequentemente causada por cabos ou conexões ruins. O Martin DMX 5.3 Splitter ajudará a corrigir o sinal.

  • Splitter / Booster DMX com Entrada e Saídas XLR de 3 pinos
  • Portas de Saída DMX com isolamento óptico
  • Montável em rack, treliça e parede

Recursos

  • Divisor / Amplificador DMX
  • Portas de Saída DMX com Isolamento Óptico
  • Porta de Loop DMX com Terminação Integrada
  • Entrada e Saídas XLR de 3 Pinos
  • Otimizado para Upload de Firmware de Fixtures Martin
  • Fonte de Alimentação Universal
  • Montagem em Rack, Treliça e Parede
  • Construção Leve e Robusta

Especificações

  • Physical Largura: 220 mm (8.7 in.) Altura: 45 mm (1.8 in.) Profundidade: 125 mm (5.0 in.) Peso: 0.9 kg (2.0 lbs.)
    Data signal DMX: ANSI E1.11 (USITT DMX 512-A) Electrical standard: EIA-485 Recommended cable type: STP (Shielded Twisted Pair) Recommended cable gauge: 22 or 24 AWG
    Construction Housing: Aluminum Acabamento: Electrostatic powder-coated
    Connections Data input: 3-pin XLR male Data throughput (not amplified or branched): 3-pin XLR female Data outputs (optically isolated and amplified): 5 x 3-pin XLR female AC power input: 1.2 m cable tail with US-type (NEMA-5-15) power plug
    Electrical AC power: 100-240 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical power consumption: 4 W Power consumption figures are typical, not maximum. Allow for +/-10% variation.
  • Thermal Maximum ambient temperature (Ta max.): 55° C Minimum ambient temperature (Ta min.): -30° C
    Approvals EU safety: EN 60950-1 EU EMC: EN 55022, EN 55024, EN 55103-1, EN 55103-2 US safety: UL 508 US EMC: FCC Part 15 Class A Canadian safety: CAN/CSA C22.2 No. 14 Canadian EMC: ICES-003 Class A Australia/NZ: C-TICK N4241
    Included Items

    4 x screws to join two devices for rack mounting
    2 x L-brackets + 8 x screws for 19-inch rack mounting two Splitters (1U) or surface mounting
    1.2 m (3.9 ft.) hard-wired power cable with US-type (NEMA-5-15) plug

    Related Items Martin™ RDM 5.5 Splitter: P/N 90758150
    Accessories Installation hardware:

    Half-coupler clamp: P/N 91602005
    G-clamp:P/N 91602003
    Quick-trigger clamp: P/N 91602007
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

    Ordering Information Martin DMX 5.3 Splitter™: P/N 90758140
