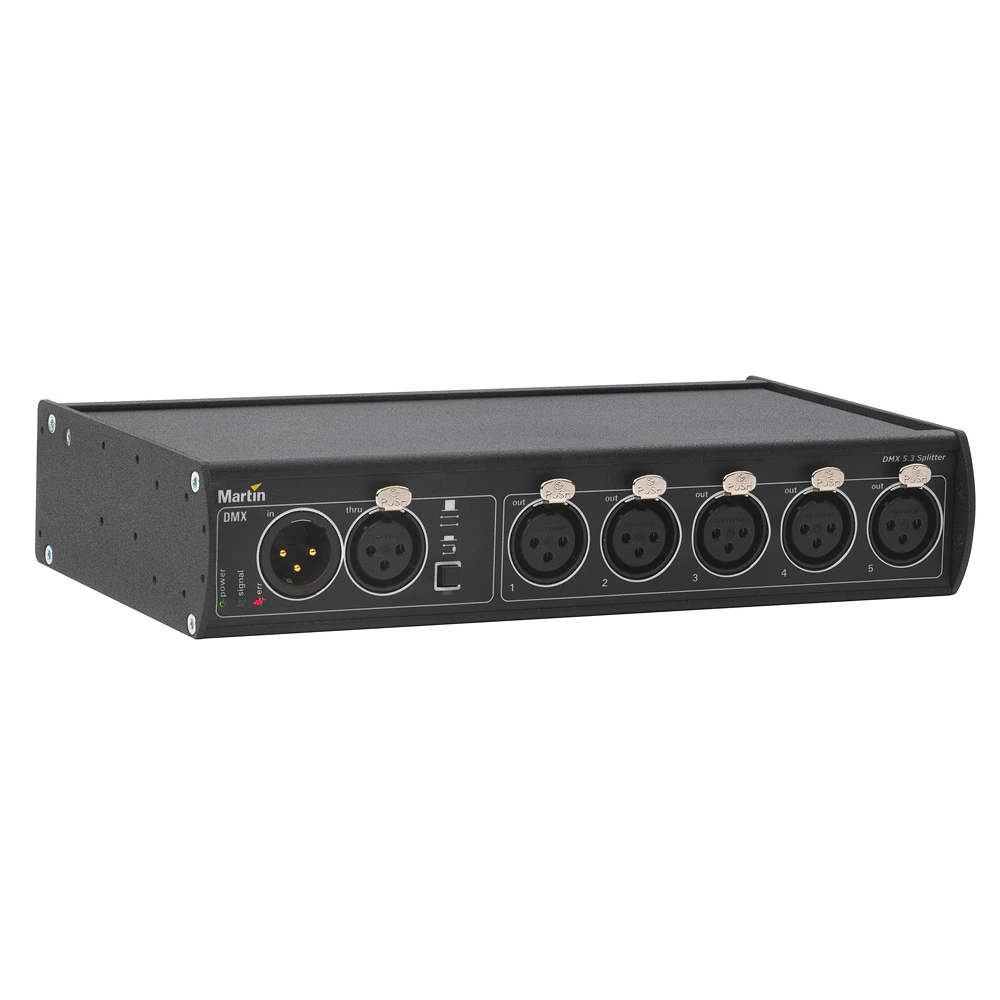

Martin Martin DMX 5.3 Splitter

Gambar Lebih Besar

Martin DMX 5.3 Splitter adalah perlindungan paling ekonomis untuk pengontrol DMX dan perangkat. Tujuan utama Martin 5.3 Splitter adalah mempertahankan data yang tepat melalui jarak panjang atau beberapa jalur sinyal DMX. Splitter memperkuat sinyal DMX yang lemah ke level output aslinya sebelum menjadi terlalu rendah untuk dibaca dari perangkat DMX. Gangguan DMX sering disebabkan oleh kabel atau koneksi yang buruk. Martin DMX 5.3 Splitter akan membantu memperbaiki sinyal.

Splitter / Booster DMX Input dan Output XLR 3-pin
Port Output DMX yang terisolasi optik
Dapat dipasang di rak, truss, dan dinding

Fitur

Pemisah / Penguat DMX
Port Keluaran DMX Terisolasi Optik
Port Loop Melalui DMX dengan Penghenti Bawaan
Masukan dan Keluaran XLR 3-Pin
Dioptimalkan untuk Unggah Firmware Fixture Martin
Catu Daya Universal
Dapat Dipasang di Rak, Truss, dan Dinding
Konstruksi Ringan namun Kokoh

Spesifikasi

Physical Width: 220 mm (8.7 in.) Height: 45 mm (1.8 in.) Depth: 125 mm (5.0 in.) Weight: 0.9 kg (2.0 lbs.)

Data signal DMX: ANSI E1.11 (USITT DMX 512-A) Electrical standard: EIA-485 Recommended cable type: STP (Shielded Twisted Pair) Recommended cable gauge: 22 or 24 AWG

Construction Housing: Aluminum Finish: Electrostatic powder-coated

Connections Data input: 3-pin XLR male Data throughput (not amplified or branched): 3-pin XLR female Data outputs (optically isolated and amplified): 5 x 3-pin XLR female AC power input: 1.2 m cable tail with US-type (NEMA-5-15) power plug

Electrical AC power: 100-240 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical power consumption: 4 W Power consumption figures are typical, not maximum. Allow for +/-10% variation.
Thermal Maximum ambient temperature (Ta max.): 55° C Minimum ambient temperature (Ta min.): -30° C

Approvals EU safety: EN 60950-1 EU EMC: EN 55022, EN 55024, EN 55103-1, EN 55103-2 US safety: UL 508 US EMC: FCC Part 15 Class A Canadian safety: CAN/CSA C22.2 No. 14 Canadian EMC: ICES-003 Class A Australia/NZ: C-TICK N4241

Included Items
4 x screws to join two devices for rack mounting
2 x L-brackets + 8 x screws for 19-inch rack mounting two Splitters (1U) or surface mounting
1.2 m (3.9 ft.) hard-wired power cable with US-type (NEMA-5-15) plug

Related Items Martin™ RDM 5.5 Splitter: P/N 90758150

Accessories Installation hardware:
Half-coupler clamp: P/N 91602005
G-clamp:P/N 91602003
Quick-trigger clamp: P/N 91602007
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

Ordering Information Martin DMX 5.3 Splitter™: P/N 90758140

Unduhan

Specifications

	Bahasa	Ukuran	Diunggah
Martin DMX 5.3 Splitter Spec Sheet-English diperbarui: Okt 2020		241 KB	Okt 2020

Manuals

	Versi	Bahasa	Ukuran	Diunggah
Martin DMX 5.3 Splitter - User manual versi A, diperbarui: Mei 2018	A		1,1 MB	Mei 2018

Compliances

	Versi	Bahasa	Ukuran	Diunggah
Martin DMX 5.3 Splitter, Martin RDM 5.5 Splitter- EU Declaration of Conformity versi A, diperbarui: Mei 2018	A		340 KB	Mei 2018
Martin DMX 5.3 Splitter- ETL Listing Verification versi A, diperbarui: Mei 2018	A		100 KB	Mei 2018
