Martin M-Series BriteTouch Screen Module

较大的图像

自2018年3月14日起，Elation Professional已从HARMAN Professional收购M-Series灯光控制器和软件系列，并现将提供销售和产品支持。查看Elation Professional的公告。

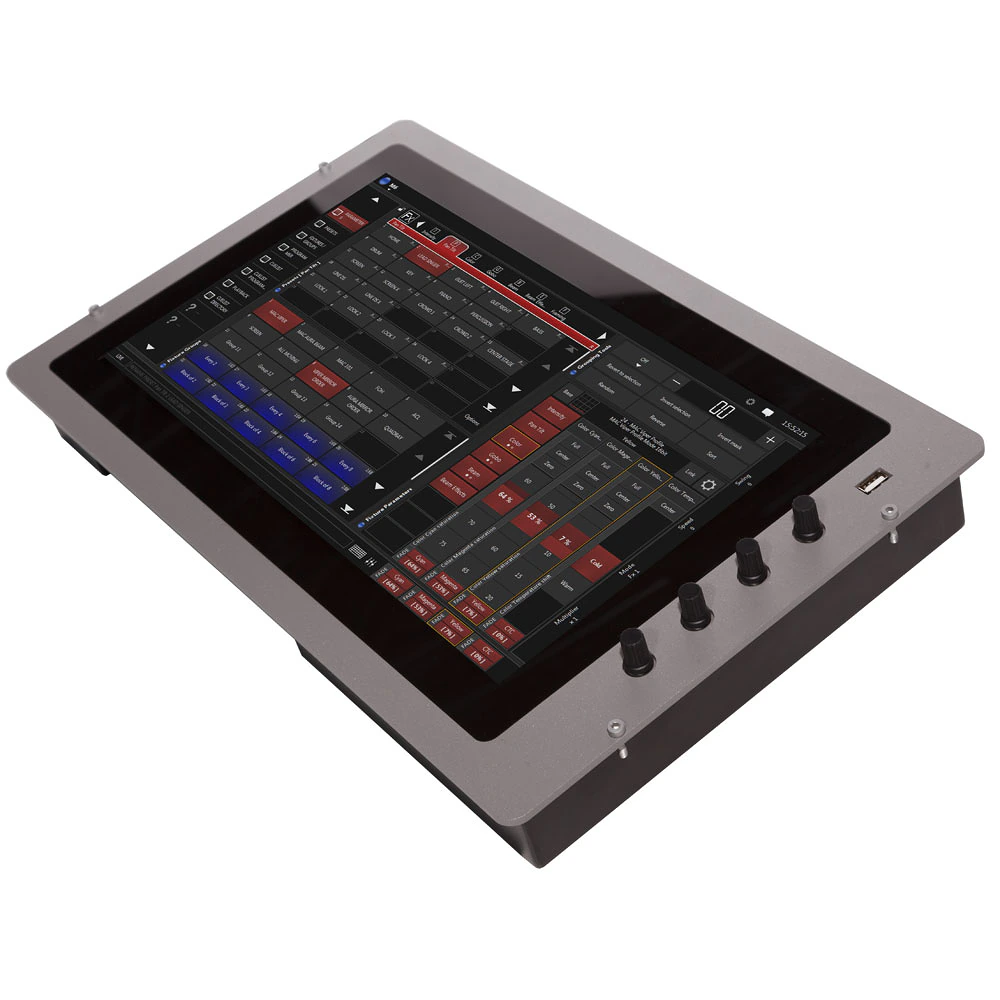

M-Series BriteTouch屏幕模块配备了出色的15.6"、4点多点触摸显示屏。这与Martin M6控制台上使用的模块完全相同。它可用作M6的外部监视器。BriteTouch屏幕模块还集成了四个独特的FastDial编码器。

15.6" LCD LED背光屏幕，亮度增强，适合阳光下读取
4点电容式多点触摸表面
4个FastDial编码器

特点

15.6” LCD LED backlit screen with enhanced brightness for sunlight readability
4-point capacitive multi-touch surface
4 x FastDial encoders
Front-facing USB port
DisplayPort input
VESA mount

更多详情

PhysicalWidth: 437 mm (17.2 in.)Height: 275 mm (10.9 in.)Depth: 68 mm (2.7 in.)Weight: 4.0 kg (8.9 lbs.)

ConnectionsUSB input: USB device socketDC power input: Molex 8-pin connectorVideo input: DisplayPort

ElectricalDC power: 12 VPower supply unit: Optional PSU or M6 Screen Mount Cable

ApprovalsEU safety: EN 60950EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3US safety (pending): ANSI/UL 60950-1Canadian safety (pending): CSA C22.2 No. 60950-1

AccessoriesM6™ Screen Mounting Kit: P/N 91613109

Ordering InformationM-Series™ BriteTouch Screen Module: P/N 91613108

下载

Specifications

	语言	大小	上传日期
M-Series BriteTouch Screen Module Spec Sheet-English 更新: 10月 2020		2.6 MB	10月 2020

Software

	版本	语言	大小	上传日期
Firmware Update Package 版本 C, 更新: 10月 2020	C		369.1 MB	10月 2020
M-Series Software 版本 3.70.885, 更新: 6月 2018	3.70.885			6月 2018
