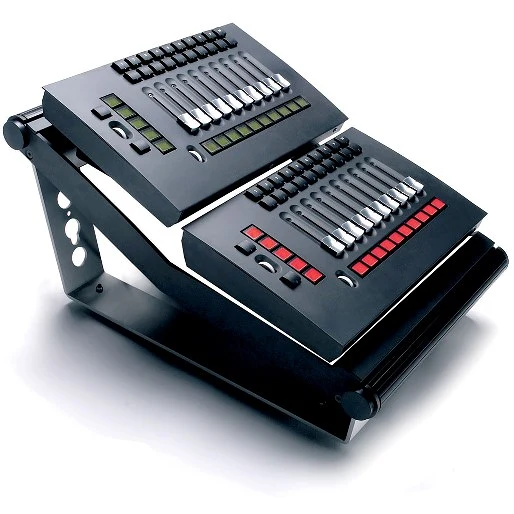

Maxxyz Wing System 扩展了 Maxxyz 的功能，使您能够自定义灯光控制台并为其增加更多直接访问功能。
较大的图像
特点
- 模块化设计，支持未来扩展
- 完整播放功能，布局与 Maxxyz 控制台相同
- LCD 按钮，支持自定义文本
- 电动推子
- 可通过 USB 轻松连接至 Maxxyz 或 Maxxyz PC
- 智能设计支持在主控制台左侧或右侧操作
- 坚固耐用的构造
更多详情
物理规格
长度： 440 mm
宽度： 610 mm
高度： 290 mm
尺寸为不含箱体的 Wing 框架：
控制/用户界面
10 个电动回放推子，每个推子配备一个动态标签 LCD 按钮（用于识别/启动回放）和两个可分配功能的按钮：
20 个常规按钮：
5 个 LCD 库选择键：
用于滚动选择库的飞梭轮：
2 个五库上/下“微调”键：
上述控制器为每个回放模块配置 - 一个 Wing 框架可包含两个回放模块：
连接
每台 Maxxyz 控制台的最大回放模块数： 16
Wing I/O： RJ-45
Maxxyz PC： USB
台灯： XLR
电源输入/输出： 3 针 IEC
无线遥控器：
电气规格
交流电源： 100-240 V 标称，50/60 Hz
认证
欧盟安全： EN 60950
欧盟 EMC： EN 55103-1、EN 55103-2
美国安全（待批）： ANSI/UL 60950-1
加拿大安全（待批）： CSA C22.2 No. 60950-1
附件清单
随 P/N 90732100 Maxxyz Wing 回放模块提供：：
LED 台灯： 06220004
USB 连接线 (A/B)、1000 mm： 11840066
1.5 m 电源连接线、3 针 IEC： 11501012
电源互连连接线、IEC 3 针： 11850039
Ethercon 跳线： 11840100
随 P/N 90732110 Maxxyz Wing 框架提供：：
Maxxyz Wing 飞行箱： 91535006
Ethercon 跳线： 11840100
两根用于连接至 Maxxyz 或其他 Wing 框架的转轴：
订购信息
Maxxyz Wing 回放模块、90-250 V： 90732100
Maxxyz Wing 框架（含飞行箱）： 90732110
一个“完整的” Maxxyz Wing 需要 1 个 Wing 框架和 2 个回放模块：
