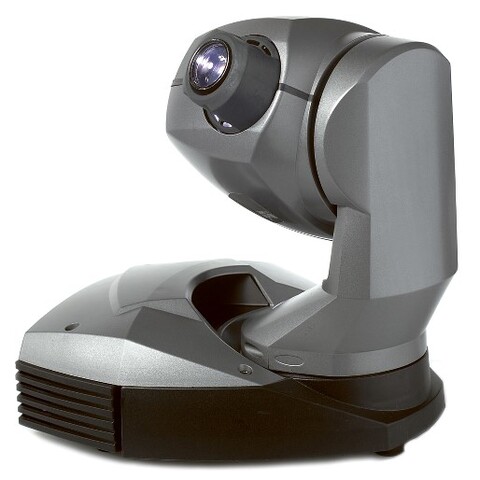

MiniMAC Maestro 是一款超小型自动摇头灯，专为高质量投影图案、图像、徽标、文本和信息而设计，适用于各种环境。
较大的图像
特点
- 150W CDM 放电灯
- 19° 聚焦光束角
- 4 个可更换图案插槽
- 便捷 ¼ 转快速紧固件
- 二向色滤色片插槽
- DMX、主从、板载和远程可控
- 高品质 5 元素焦点系统
- 模块化结构，便于维护
- PAN/TILT 范围 540°/270°
- 独立快门
更多详情
物理特性 长度: 390 mm 宽度: 316 mm 高度: 415 mm 重量: 14 kg
动态效果 图案盘: 4个旋转槽位+开口 图案旋转: 可定位和连续旋转 快门: 可变速频闪效果 焦点: 1米至无穷远 平移: 540°,步长0.013° 倾斜: 270°,步长0.007°
控制和编程 控制选项: DMX、红外遥控、独立模式、主机/客户端 DMX通道: 6/8/9/11 独立模式触发选项: 内部计时器 独立模式存储器: 20个场景 设置和寻址: 机载控制面板,配3位显示屏 图案索引分辨率: 8位和16位 平移/倾斜分辨率: 8位和16位 协议: USITT DMX512/1990 接收器: RS-485
灯泡 类型: 150 W金属卤化灯 认可灯泡: 飞利浦 CDM-SA/T 150 灯座: G12 控制: 自动和/或远程开/关
结构 外壳: 抗紫外线纤维增强复合材料 涂装: 聚氨酯涂层 颜色: 白色、钛色 防护等级: IP20
图案片 外径: 37.5 mm +0/- 0.3 mm 最大图像直径: 30 mm 最大厚度: 3 mm 图像方向: 涂层面朝向为真实图像
安装 方向: 任意 到易燃材料的最小距离: 0.3 m 到被照亮表面的最小距离: 0.3 m 风扇和通风口周围的最小间隙: 0.1 m 最小中心到中心安装距离: 316 mm
连接 电源连接: 3针IEC公插座 数据连接: 3针锁定XLR
电气 交流电源: 100/120/210/230/250 V, 50/60 Hz
热性能 最大环境温度(Ta最大): 40°C 最大表面温度,稳定状态,Ta=40°C: 55°C 冷却: 强制风冷系统
附件内容 飞利浦 CDM-SA/T 150 W灯泡: 3米电源线,3针IEC: 5米数据线,3针XLR: 安装夹座连接托架: 安全缆索眼螺栓:
配件 遥控器: 90760010 红外接收器: 91611027 可调节吊杆,10-60 cm: 91602006 齐平安装支架: 91606009
订购信息 MiniMAC Maestro纸盒包装,钛色: 90230600 MiniMAC Maestro纸盒包装,白色: 90230630
