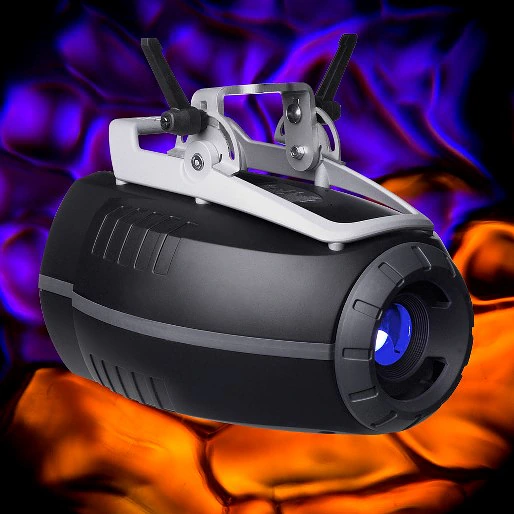

CX-10 er en kraftfuld 250 W farveskifter med 12 udskiftelige farver, et effekthjul og et animationssystem.
Større billeder
Funktioner
- 250 W udladningslampe
- 3000 timers lampe medfølger
- 12 udskiftelige farver plus åben
- Animationsdiskadapter med morphing-effekter
- Variabel frosteffekt
- Separat shutter til strobeeffekt
- Motoriseret fokus
- 22° (14° eller 32° som ekstraudstyr)
- DMX-styring
- Kontinuerlig drift – ingen nedkølingstid nødvendig
- Dobbelt gobo- & effekthjul med 13 positioner
- Alle vigtige sikkerhedsgodkendelser: CE, ETL og CETL
- Grundigt testet for at sikre fuld driftssikkerhed
Flere detaljer
Fysiske data
Længde: 412 mm
Bredde: 340 mm
Højde: 326 mm
Vægt: 19 kg
Dynamiske effekter
Farvehjul: 12 farver (inkl. UV-transmitter) + åben, hele og delte positioner, tilfældig farve, kontinuerlig rotation
Effekthjul: Dobbeltsidet, hver side med 12 udskiftelige gobo'er eller filtre + åben
Goboanimation: Udskifteligt animationshjul (tilbehør), kan erstatte eller monteres på farvehjulet
Shutter: 0-100 % kontinuerlig dæmpning, variable & tilfældige strobe- & pulseffekter, øjeblikkelig åbning & blackout
Frost: Motoriseret
Fokus: Motoriseret, 2 m til uendelig
Styring og programmering
Styringsmuligheder: DMX
DMX-kanaler: 10
Indstilling og adressering: Kontrolpanel med LED-display
Protokol: USITT DMX512/1990
Modtager: Optoisoleret RS-485
Firmwareopdatering: Seriel upload via DMX-link
Lampe
Type: 250 W udladningslampe
Monteret som standard: Philips MSD 250/2
Farvetemperatur: 8500 K
Gennemsnitlig levetid: 3000 timer
Sokkel: GY 9.5
Godkendt(e) alternativ(e) lampe(r): Osram HSD 250, Philips MSD 200
Fotometriske data
Spredningsvinkel: 22° (14° smal eller 32° bred fås som ekstraudstyr)
Konstruktion
Kabinet: Polyesterforstærket komposit
Farve(r): Sort
Beskyttelsesklasse: IP20
Gobo'er
Udvendig diameter: 22.5 mm + 0/- 0.3 mm
Maksimal billeddiameter: 17 mm
Maksimal tykkelse: 1.8 mm
Glastype: Højtemperatur-Borofloat eller bedre
Glasbelægning: Dikroisk eller forbedret aluminium
Metal: Aluminium (stål kun til midlertidig brug)
Installation
Orientering: Vilkårlig
Monteringspunkter: Gulv eller justerbart monteringsbeslag
Tilslutninger
Datatilslutning: 3-polet XLR med lås
Netkabelindgang: 3-polet IEC
Elektriske data
Netspænding: Omskifterbar 100-120/208-240 V nominelt, 50/60 Hz
Hovedsikring: 6.3 AT (træg)
Typisk effekt og strøm
100 V, 60 Hz: 340 W, 4.1 A
120 V, 60 Hz: 340 W, 2.9 A
208 V, 60 Hz: 340 W, 1.8 A
230 V, 50 Hz: 360 W, 1.8 A
240 V, 50 Hz: 350 W, 1.6 A
Målinger foretaget ved nominel spænding. Der skal tages højde for en afvigelse på +/- 10 %.:
Termiske data
Maksimal omgivelsestemperatur (Ta maks.): 40° C
Maksimal overfladetemperatur, stationær tilstand, Ta=40° C: 50° C
Typisk varmeafgivelse (beregnet): 1230 BTU/t.
Godkendelser
Sikkerhed, USA: ANSI/UL 1573
Sikkerhed, Canada: CSA C22.2 No. 166
Sikkerhed, EU: EN 60598-1, EN 60598-2-17
EMC, EU: EN 50 081-1, EN 50 082-1
Medfølgende dele
Philips MSD 250/2-lampe (monteret): 97010100
3 m netkabel, 3-polet IEC: 11501013
Brugervejledning: 35000129
Tilbehør
G-klemme: 91602003
Half-coupler-klemme: 91602005
Linsesæt med smal vinkel (14° spredningsvinkel): 91610030
Linsesæt med bred vinkel (32° spredningsvinkel): 91610029
Adaptersæt til animationshjul: 91611093
Goboanimationshjul med lineær breakup: 62400223
Goboanimationshjul med triangle break: 62400225
Goboanimationshjul med elliptisk breakup: 62400221
Goboanimationshjul med flicker wheel: 62400222
Goboanimationshjul med grov radial breakup: 62400224
Goboanimationshjul med grov tangentiel breakup: 62400226
Goboanimationshjul med radial breakup: 62400211
Goboanimationshjul med cloud breakup: 62400213
Animationshjul med dot breakup: 62400214
Animationshjul med tangentiel breakup: 62400215
Goboanimationshjul med spiral breakup: 62400216
Gobo med leaf breakup: 43086046
GrossSilvit strukturglas: 62328015
Reservedele
Philips MSD 250/2-lampe: 97010100
Hovedsikring (6.3 AT): 05020020
Sikring F1 (6.3 AT): 05020020
Sikring F2 (2 AT): 05020009
Ordreinformation
CX-10 Extreme: 90330000
