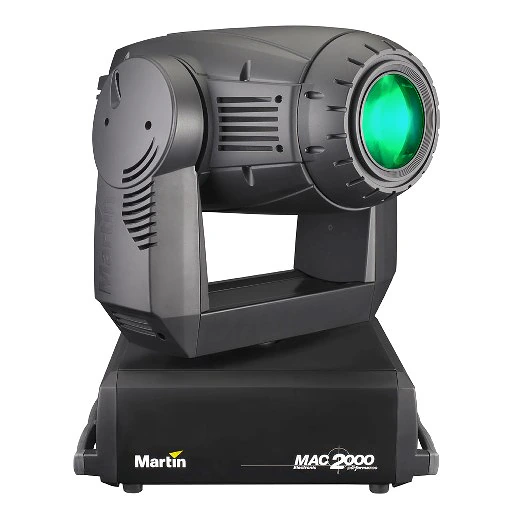

MAC 2000 Performance har et mekaniseret framingsystem og et gobo-animationsmodul samt gobo- og effekthjul, CMY-system og meget mere.
Større billeder
Funktioner
- 1200 W kortbue-udladningslampe
- CMY-farveblandingssystem
- Variabel CTC
- Gobo-animationshjul med fuld bevægelses-/retningskontrol
- Variabel frost, 9-facetteret prisme
- Motoriseret iris
- Automatiseret framingsystem
- Stroboskopeffekt op til 10 Hz, pulseffekter, øjeblikkelig åbning og blackout
- Motoriseret zoom og fokus
- Motoriseret beam-expander
- Mekanisk dimning
- Pan- og tilt-område på 540°/267°
- Modulært design til nem vedligeholdelse og service
- Elektronisk ballast med genstart af varm lampe og flimmerfrit lys
- Variabel blæserstyring til mere støjsvag drift
- 5 indekserbare roterende goboer plus åben
Flere detaljer
Fysiske data
Længde: 408 mm
Bredde: 490 mm
Højde: 743 mm, hoved lige op
Vægt: 39.5 kg
Dynamiske effekter
Farveblanding: CMY, uafhængigt variabel 0 - 100%
Farvetemperaturstyring: 0 - 178 mireds, trinløst variabel
Goboanimation: Udskifteligt animationshjul, indeksering, kontinuerlig rotation med variabel vinkel, hastighed og retning
Roterende gobohjul: 5 udskiftelige goboer + åben, indeksering, kontinuerlig goborotation, shake
Firebladet framing-system: Bladhældning +/- 31°, rammerotation +/- 45°
Effekthjul: Vidvinkelkonverterlinse, ikke-roterende 9-facet prisme, variabel frost
Mekanisk dimmer: 0 - 100%
Shutter: Stroboskopeffekt op til 10 Hz, pulseffekter, øjeblikkelig åbning og blackout
Iris: 15 - 100% diameter, pulseffekter
Fokus: 2 m til uendelig
Zoom: Motoriseret
Pan: 540°
Tilt: 267°
Styring og programmering
DMX-kanaler: 28/31
Indstilling og adressering: Kontrolpanel med display
16-bit styring: Roterende goboer, pan & tilt
Muligheder for bevægelsesstyring: Tracking og vektor
Protokol: USITT DMX512/1990
Modtager: Optisk isoleret RS-485
Firmwareopdatering: Seriel upload via DMX-link
Lampe
Type: 1200 W kortbue-udladningslampe
Monteret som standard: Philips MSR 1200 SA/DE Gold
Farvetemperatur: 6000 K
CRI (farvegengivelsesindeks): >85
Gennemsnitlig levetid: 750 timer
Hot restrike: Ja
Sokkel: Dobbeltsidet SFc 10-4 med nøgle
Ballast: Elektronisk
Godkendt(e) alternativ(e) lampe(r): Osram HTI 1200 D7/60 SharXS
Optik
Spredningsvinkel: 12° - 31° (18° - 41° med beam expander-effekt valgt), cut-off-vinkler
Konstruktion
Farve(r): Sort
Kabinet: UV-resistent fiberforstærket komposit
Reflektor: Glas, koldt lys
Beskyttelsesklasse: IP20
Goboer
Udvendig diameter: 37.5 mm +0/- 0.3 mm
Maksimal billeddiameter: 30 mm
Anbefalet glas: 1.1 mm højtemperatur-Borofloat eller bedre med dikroisk eller forbedret aluminiumsbelægning
Maksimal glastykkelse: 7 mm, op til 3 mm kan fjedermonteres, 3 mm - 7 mm skal limes i holderen
Anbefalet metal: 0.5 mm aluminium
Goboanimationshjul
Udvendig diameter: 133 mm +0/- 0.25 mm
Billedets udvendige diameter: 130 mm
Billedets indvendige diameter: 16 mm
Konstruktion: 0.5 mm aluminium, magnetisk montering
Installation
Monteringspunkter: 4 par 1/4-omgangslåse, 45° orientering mulig
Orientering: Vilkårlig
Tilslutninger
AC-strømindgang: 3 m fast kabel uden netstik
DMX-data ind/ud: 3-polet og 5-polet låsbar XLR
Elektriske data
AC-strømforsyning: 100-120/208-240 V nominel, 50/60 Hz
Strømforsyningsenhed: Elektronisk switch-mode med automatisk spændingstilpasning
Hovedsikring: 15 AT (x 2, til brug med 208-240 V forsyning)
Hovedsikring: 20 AT (x 2, til brug med 100-120 V forsyning)
Typisk effekt og strøm
100 V, 50 Hz: 1590 W, 19.8 A
100 V, 60 Hz: 1560 W, 19.3 A
120 V, 50 Hz: 1560 W, 16.8 A
120 V, 60 Hz: 1540 W, 16.3 A
208 V, 50 Hz: 1470 W, 10.5 A
208 V, 60 Hz: 1470 W, 10.3 A
230 V, 50 Hz: 1480 W, 9.6 A
230 V, 60 Hz: 1470 W, 9.4 A
250 V, 50 Hz: 1480 W, 8.6 A
250 V, 60 Hz: 1480 W, 8.5 A
Målinger foretaget ved nominel spænding. Tag højde for en afvigelse på +/- 10 %.:
Termiske data
Køling: Filtreret tvangsluft (temperaturreguleret)
Maksimal omgivelsestemperatur (Ta maks.): 40° C
Maksimal overfladetemperatur, stationær tilstand, Ta=40° C: 140° C
Samlet varmeafgivelse (beregnet, +/- 10 % ved 110 V, 60 Hz / 230 V, 50 Hz): 5230 / 5120 BTU/t
Godkendelser
EU EMC: EN 50 081-1, EN 50 082-1
EU-sikkerhed: EN 60598-1, EN 60598-2-17
Canadisk sikkerhed: CSA C22.2 No. 166
Amerikansk sikkerhed: ANSI/UL 1573
Medfølgende dele
Philips MSR 1200 SA/DE Gold-lampe (monteret): 97010310
MAC 2000 Performance-modul (monteret):
Gobo med realistiske stjerner (E-størrelse): 43036008
Sky-gobo (E-størrelse): 43036007
Goboanimationshjul, radial breakup (monteret): 62400211
Animationshjul, cloud breakup: 62400213
Animationshjul, dot breakup: 62400214
Animationshjul, tangential breakup: 62400215
Animationshjul, spiral breakup: 62400216
To Omega-monteringsbeslag med 1/4-omgangslåse: 91602001
Brugervejledning: 35000103
Tilbehør
Goboanimationshjul, linear breakup: 62400223
Goboanimationshjul, triangle break: 62400225
Goboanimationshjul, elliptical breakup: 62400221
Goboanimationshjul, flicker wheel: 62400222
Goboanimationshjul, coarse radial breakup: 62400224
Goboanimationshjul, coarse tangential breakup: 62400226
T-formet omega-beslag med 1/4-omgangslåse: 91602008
G-klemme: 91602003
Half-coupler-klemme: 91602005
Quick trigger-klemme: 91602007
Super Truss 20.5" monteringsplade med half-couplers: 91602014
Swing-wing truss-monteringsplade med half-couplers: 91602010
Dobbelt flightcase (SIP) til MAC 2000-serien: 91510170
Reservedele
Philips MSR 1200 SA/DE Gold-lampe: 97010310
Hovedsikring 15 AT: 05020039
Hovedsikring 20 AT: 05020040
Ordreinformation
MAC 2000 Performance II i papkasse: 90205465
