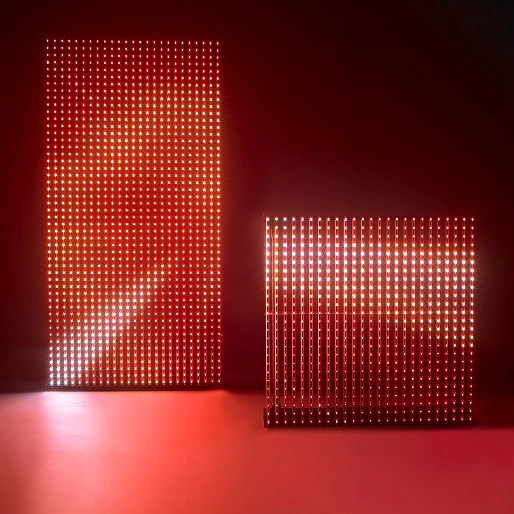

Die LC Series ist ein halbtransparentes, modulares System von LED-Paneelen, ideal zur Anzeige von Video und Bildern. Die LC wurde für Bühnenshows, TV-Studios und andere kommerzielle Anwendungen entwickelt und integriert Licht, Video und Bühnenbild eng miteinander und bietet völlig neue Möglichkeiten für die Inszenierung.
Größere Bilder
Eigenschaften
- Extrem hell, 1800 NITs (cd/m2)
- Einzigartiges halbdurchsichtiges Design
- Genlock-Funktion zur Vermeidung von Flimmereffekten in TV-Anwendungen
- Daisy-Chain-Aufbau mit DVI-D-Verbindung (bis zu 6 Module pro Link)
- Einfache, vertraute Montage im Traversenformat
- Module können bündig verbunden werden für ein nahtloses Bild
- All-in-One-Lösung ohne externe Stromversorgungen oder Treiber
- Leichte Module, einfach zu handhaben, spart Kosten und Zeit
- 40-mm-Pixelabstand (nahtloses Bild in etwa 30 m Entfernung)
Mehr Details
Physikalisch
Länge: 1000 mm
Breite: 105 mm
Höhe: 1004 mm, LC 1140
Höhe: 2004 mm, LC 2140
Gewicht: 14,3 kg, LC 1140
Gewicht: 19,4 kg, LC 2140
Steuerung und Programmierung
Einstellung und Adressierung: DIP-Schalter, LC Software
Photometrische Daten
Lichtquelle: 5 mm ovale LED
Gesamtleuchtstärke (max.): 1800 Cd/m2 (1800 Nits) gemessen außerhalb der LED-Röhren, Ta 25° C
Auflösung, eine Leuchte: 25 x 25 Pixel (LC 1140), 25 x 50 Pixel (LC 2140)
Pixelabstand (Pixel Mittelpunkt zu Mittelpunkt): 40 mm
Pixel pro m2: 625
Rot dominante Wellenlänge: 627,5 nm ± 2,5 nm
Grün dominante Wellenlänge: 522,5 nm ± 2,5 nm
Blau dominante Wellenlänge: 472,5 nm ± 2,5 nm
Farbauflösung: 14 Bit pro Farbe
Betrachtungswinkel: >100° horizontal, >40° vertikal bei 50% Intensität
Videoverarbeitung
Videosignalprozessor: Integriert
Videosignal: XGA 1024 x 768 DVI-D (digital Single Link), 25 x 25 (LC 1140) oder 25 x 50 (LC 2140) Pixel angezeigt
Videosignalfrequenz: 50 oder 60 Hz
Genlock: Ja (über Martin DVI Buffer Box)
Konstruktion
Panelrahmen: Stahl und Aluminium
LED-Röhren: Acryl
LED-Röhren pro Panel: 25
Transparenz durch Panel (unverdeckter Bereich): >60%
Farbe: Schwarze Panelrahmen
Schutzart: IP20
Installation
Ausrichtung: Beliebig
Panel-Verriegelung: Prolyte CCS6 konisches Kupplungssystem
Anschlüsse
Stromeingang/-ausgang: Neutrik PowerCon
Videoeingang/-ausgang: DVI-D Single Link (DVI-I Dual Link Anschlüsse vorhanden)
Elektrisch
AC-Stromversorgung: 100-120/200-240 V Nennspannung, 50/60 Hz
Stromversorgungseinheit: Integriert, automatische Mehrspannungserkennung
Hauptsicherungen: Drei 5 A (LC 1140 und LC 2140)
Typische Leistung und Strom
LC 1140:
100 V, 50 Hz: 310 W, 3,2 A, PF 0,988
100 V, 60 Hz: 309 W, 3,2 A, PF 0,989
127 V, 50 Hz: 305 W, 2,5 A, PF 0,974
200 V, 50 Hz: 299 W, 1,6 A, PF 0,978
240 V, 50 Hz: 291 W, 1,6 A, PF 0,820
LC 2140:
100 V, 50 Hz: 627 W, 6,4 A, PF 0,995
100 V, 60 Hz: 627 W, 6,4 A, PF 0,995
127 V, 50 Hz: 612 W, 4,9 A, PF 0,987
200 V, 50 Hz: 590 W, 3,1 A, PF 0,964
