ELP MANET 8f

LED-Bühnenscheinwerfer und Studio-Fresnel

ELP MANET 8f

Das ELP MANET 8f von Martin Professional definiert statische Fixture-Beleuchtung mit präziser Strahlenkontrolle neu. Inspiriert von der lateinischen Bühnenanweisung „es bleibt", würdigt es das shakespearische Theater und zeitlose Geschichtenerzählung. Es kombiniert klassische Wolframbrenner-ähnliche Leistung mit moderner LED-Effizienz und verfügt über ein sechsfarbiges LED-Lichtsystem für eine reichhaltige, verfeinerte Palette sowie einen TM-30 Rf von 95 und einen CRI-Wert von 98. Eine sorgfältig konstruierte 8-Zoll- (200 mm) Fresnel-Linse, 9 bis 50 Grad Zoom und entspiegelte Blenden ermöglichen sanfte, artefaktfreie Übergänge. Mit ultraleisem Betrieb, intuitiven Steuerelementen und drahtloser Konfiguration über Martin's Companion App bietet das ELP MANET 8f unübertroffene Leistung, Flexibilität und künstlerische Qualität – und stellt sicher, dass jeder Moment unvergesslich bleibt.

  • PRÄZISE FARBGENAUIGKEIT

    Das innovative Sechsfarben-Lichtsystem mit roten, grünen, blauen, bernsteinfarbenen, limoniengrünen und cyan-farbenen LEDs bietet einen branchenführenden TM-30 Rf von 95 und einen CRI-Wert von 98 für konsistente, lebendige Farben von gesättigten Primärfarben bis zu zarten Pastelltönen über das gesamte Farbtemperaturspektrum.

  • CHARAKTERISTISCHE FRESNEL-LINSE MIT WEICHER KANTE

    Eine sorgfältig konstruierte 8-Zoll-(200-mm-)Fresnel-Linse erzeugt eine gleichmäßige Ausleuchtung mit klassischer weicher Kante, während 13.000 Lumen und ein Zoombereich von 9°–50° dieses Gerät sowohl für enge als auch für breite Ausleuchtsituationen optimal einsetzen.

  • VOLLSTÄNDIG LINEARE FARBTEMPERATUR-STEUERUNG

    Präzise Einstellung von 1.850 K bis 12.500 K in 50-K-Schritten gewährleistet nahtlose Übergänge zwischen warmem und kühlem Weiß sowie vollständiges Tracking der Schwarzkörperkurve über das integrierte Kalibrierungssystem

  • FLEXIBLE INSTALLATION & KONTROLLE

    Geschmeidge und präzise manuelle Zoomkontrolle über die integrierten doppelten Bedienelemente in Kombination mit dem optionalen pfosten-betätigten Jochy-Set ermöglicht schnelles und einfaches Fokussieren von Bühne bis Studio, intuitive Menü- und Steuerungsoptionen, einschließlich NFC-Kompatibilität mit der Martin Companion Mobile App, die Setup und Betrieb vereinfacht.

featured content

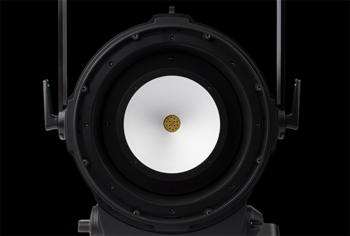

PRÄZISE FARBGENAUIGKEIT

Das innovative Sechsfarben-Lichtsystem mit roten, grünen, blauen, bernsteinfarbenen, limoniengrünen und cyan-farbenen LEDs bietet einen branchenführenden TM-30 Rf von 95 und einen CRI-Wert von 98 für konsistente, lebendige Farben von gesättigten Primärfarben bis zu zarten Pastelltönen über das gesamte Farbtemperaturspektrum.

featured content

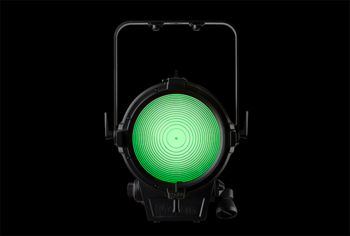

CHARAKTERISTISCHE FRESNEL-LINSE MIT WEICHER KANTE

Eine sorgfältig konstruierte 8-Zoll-(200-mm-)Fresnel-Linse erzeugt eine gleichmäßige Ausleuchtung mit klassischer weicher Kante, während 13.000 Lumen und ein Zoombereich von 9°–50° dieses Gerät sowohl für enge als auch für breite Ausleuchtsituationen optimal einsetzen.

featured content

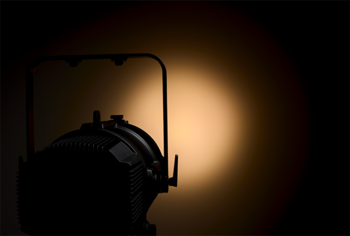

VOLLSTÄNDIG LINEARE FARBTEMPERATUR-STEUERUNG

Präzise Einstellung von 1.850 K bis 12.500 K in 50-K-Schritten gewährleistet nahtlose Übergänge zwischen warmem und kühlem Weiß sowie vollständiges Tracking der Schwarzkörperkurve über das integrierte Kalibrierungssystem

featured content

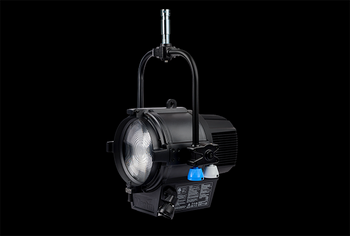

FLEXIBLE INSTALLATION & KONTROLLE

Geschmeidge und präzise manuelle Zoomkontrolle über die integrierten doppelten Bedienelemente in Kombination mit dem optionalen pfosten-betätigten Jochy-Set ermöglicht schnelles und einfaches Fokussieren von Bühne bis Studio, intuitive Menü- und Steuerungsoptionen, einschließlich NFC-Kompatibilität mit der Martin Companion Mobile App, die Setup und Betrieb vereinfacht.

Eigenschaften

  • 13.000+ Lumen Lichtstrom
  • 6-Farben-Lichtengine mit roten, grünen, blauen, bernsteinfarbenen, limonen- und cyan-LEDs
  • Vollständig linear steuerbares Farbtemperatursystem 1.850–12.500 K
  • Sorgfältig konstruierte 8-Zoll-Fresnel-Linse (200 mm)
  • Breiter Farbraum
  • Führende Lichtqualität
  • 9°–50° manuelle Zoomlinse
  • Hochauflösende Dimmung im unteren Bereich

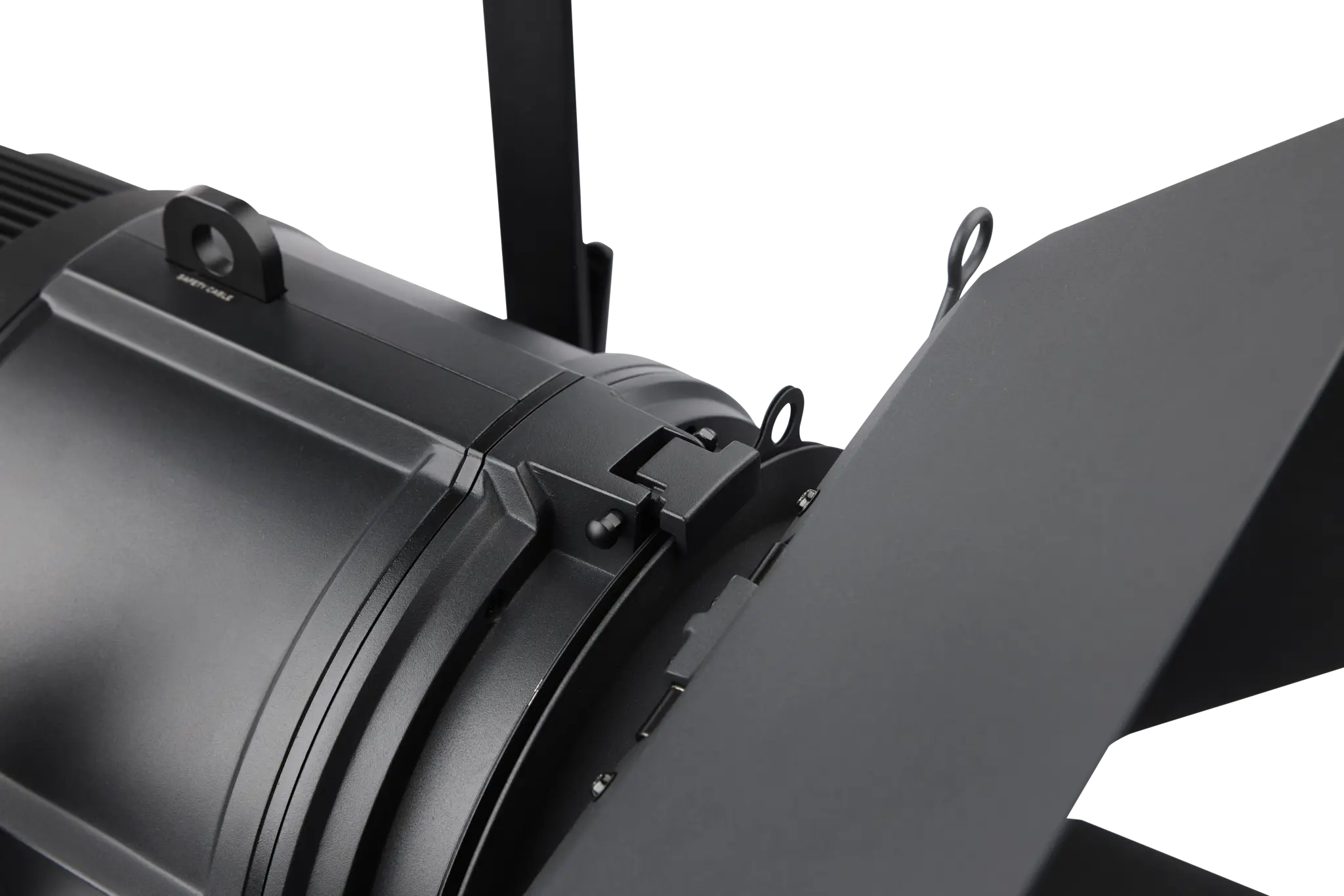

  • Antireflex-Blenden
  • Flexible Montageoptionen
  • Intuitive Bedienoberfläche
  • Einfache RGB-Steuerung mit linearen CTC- und Tint-Kanälen
  • Ultra-leises Kühlsystem
  • NFC-Schnittstelle mit Konfiguration und Diagnose über die Companion Mobile App

Spezifikationen

  • Physical

    Width: 372.3 mm (14.66 in.)
    Height (head forward): 499.30 mm (19.66 in.)
    Depth: 404.90 mm (15.94 in.)
    Weight: 14.0 kg (30.86 lbs.)

    Dynamic Effects

    Dimmer/Shutter: 0 - 100% continuous dimming, regular and random strobe, instant open and blackout
    Dimming options: Choice of four dimming curves
    Color Mixing: RGB(ALC), independently variable 0 - 100%
    Color Temperature Control: Variable 1,850 – 12,500 K
    Tint Control: Variable green-magenta shift Δuv -0.05 – +0.05
    Virtual Color wheel: 48 color presets, continuous rotation & random color
    LED Frequency control: Variable LED PWM control

    Control and Programming

    Control Protocols: DMX and RDM
    DMX Modes: Compact, Basic & Direct
    DMX Channels: 11, 17 & 17
    16-bit Controllable Parameters: Dimming and Color Mixing
    Setting and Addressing: Display Menu, NFC or RDM

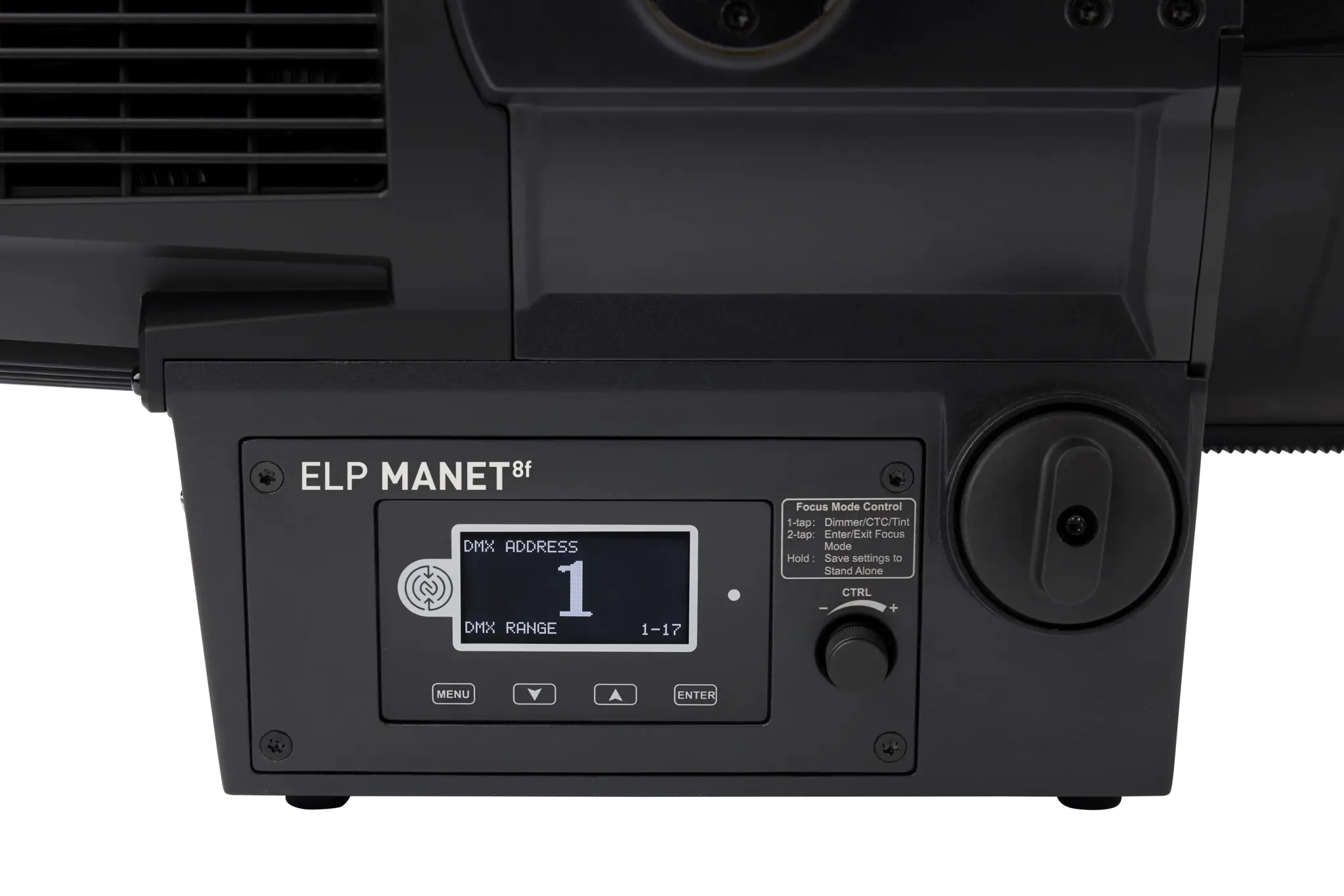

    Local User Interface: Backlit LCD Display with integrated NFC antenna
    Quick Focus Manual Control: Rotary Encoder
    Fixture identification: User-settable ID number
    DMX Compliance: USITT DMX512-A
    RDM Compliance: ANSI/ESTA E1.20
    DMX/RDM Transceiver: Galvanic-isolated RS-485
    DMX/RDM Daisy-Chain Limit: 32 fixtures
    Firmware Update: via DMX using Martin Companion

    Optics

    Front Lens Diameter: 200 mm (7.87 in.)
    Zoom Range: 1:5.6
    Full Zoom Range at Half Peak (Beam Angle): 9° - 50°
    Full Zoom Range at Tenth Peak (Field Angle): 17° - 66°
    Light Source: 500 W RGBALC COB LED
    Max. Total LED Engine Power: 500 W
    Minimum LED lifetime: > 20.000 hours (to > 70% luminous output)*
    *Figure obtained under manufacturer's test conditions

    Photometric Data

    Light Engine Luminous Output: 15,500 lumens
    Fixture Luminous Output Wide: 13,100 lumens
    Fixture Luminous Output Narrow: 5,600 lumens
    CCT: Variable 1,850 K – 12,500 K (+/- 200 K)
    CRI (Color Rendering Index) high output mode: ≥90
    CRI (Color Rendering Index) high quality mode: ≥98
    CQS (Color Quality Scale) high output mode: ≥85
    CQS (Color Quality Scale) high quality mode: ≥95
    TM-30 Rf (IES TM-30-15 Fidelity Index) high output mode: ≥86
    TM-30 Rf (IES TM-30-15 Fidelity Index) high quality mode: ≥95
    TM-30 Rg (IES TM-30-15 Gamut Index) high output mode: ≥107
    TM-30 Rg (IES TM-30-15 Gamut Index) high quality mode: ≥104
    TLCI (Television Lighting Consistency Index) high output mode: ≥98
    TLCI (Television Lighting Consistency Index) high quality mode: ≥98
    LED Refresh Rate: 3,600 Hz with fine adjustment (+/- 2%) (DMX controllable)
    Binning: Tight color and flux binning
    Calibration: Full Gamut Color Calibration
    Color Modes: Direct Color Mode, Extended Gamut Mode and Calibrated Color Mode
    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient
    * All Photometric Data measured at 6500 K white

    Construction Color: Matte black Protection rating: IP20 Housing Material: Steel & Aluminum
    Installation Mounting points: 1 pair of 1/4-turn points for 106mm (4.17 in.) center-to-center omega bracket, Single M12 / 1/2" hole for rigging clamp, Two guide holes to support industry standard 28mm Spigot accessory Location: Indoor Orientation: Any Minimum distance to combustible materials: 0.2 m (7.87 in.) Minimum distance to illuminated surfaces: 1.0 m (39.37 in.)
    Connections AC mains power in/thru: Neutrik PowerCON TRUE1 TOP DMX and RDM data in/thru: Neutrik 5-pin locking XLR TOP
  • Electrical

    AC power: 100-240 V AC nominal, 50/60 Hz
    Power supply unit: Auto-ranging electronic switch mode
    Typical half-cycle RMS inrush current at 230 V, 50 Hz: 12.68 A
    Typical earth-leakage current: 0.65 mA
    Power Factor: 0.99 @ 100 V / 120 V / 208 V / 230 V / 240 V
    Max current draw: 5.3 A @ 100 V / 120 V , 2.2 A @ 208 V / 230 V / 240 V
    Typical current draw: 5.26 A @ 100 V , 4.33 A @ 120 V , 2.45 A @ 208 V , 1.92 A @ 230 V , 2.11 A @ 240 V *
    Power Consumption
    Maximum: 530 W
    Typical: 530 W *
    Idle: 3.8 W *
    Hibernation: TBD W *
    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
    Typical: full output white, no effects moving, regulated high fan speed.
    Idle: no output, no effects moving, regulated high fan speed.
    Hibernation: no output, motors de-energized, fans stopped, wake-up procedure to re-use fixture.

    Thermal Cooling: Forced air (temperature regulated, low noise, user definable levels) Maximum ambient temperature (Ta max.): 40° C (104° F) Minimum ambient temperature (Ta min.): 0° C (32° F) Maximum surface temperature, steady state, at 40° C ambient: 68° C (154.4° F) Total heat dissipation (calculated, +/- 10%): 1808 BTU/hr
    Acoustic Data Sound Pressure Level (LpA) @ 1m (default regulated high fan mode, full output): 26.7dB(A) Sound Pressure Level (LpA) @ 1m (regulated medium fan mode, full output): 21.1 dB(A Sound Pressure Level (LpA) @ 1 m (regulated low fan mode, full output): 18.9 dB(A)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC Certified cardboard outer & inner packaging Efficacy (max output): 24.6 lm/W LWR*: 928.6 lm/kg (421 lm/lbs.)

    * LWR = Lumen-to-Weight Ratio

    Approvals Global CB Certification/IECEE: IEC 60598-2-17 (IEC 60598-1) EU safety: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015; EN 55032; EN 55035; EN 61547; EN 61000-3-3 US safety: UL 1573 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 166 Canadian EMC: ICES-003 Class B, ICES-005 Class B Australia/NZ: RCM United Kingdom: UKCA Thailand: TISI 1955-2551 Korea: KS C 9832, KS C 9835
    Included Items

    Adjustable Mounting Bracket
    4 leaf Anti-Reflective Manual Barn Door System
    Color Filter Frame
    Multi-Language Safety and Installation Manual

    Related Items

    Martin Companion Cable (for firmware update over DMX): P/N 91616091
    Martin Companion Software (for firmware update over DMX/Ethernet and fixture setup/configuration via NFC): Free download from www.martin.com, app store and play store

    Accessories

    Yoke
    ELP MANET 8f Pole Operated Yoke: P/N MAR-90800021

    Power Input Cables
    Power Input Cable, H07RN-F, 2.5 mm2, bare ends to TRUE1 NAC3FX-W TOP (female), 1.5 m (4.9 ft.) P/N 91611797
    Power Input Cable, SJOOW, 12 AWG, bare ends to TRUE1 NAC3FX-W TOP (female), 1.5 m (4.9 ft.) P/N 91610173

    Power Daisy-Chain Cables
    Power relay cable, H07RN-F, 2.5 mm2, TRUE1 to TRUE1, 2.5 m (8.2 ft.): P/N 91611796
    Power relay cable, SJOOW, 12 AWG, TRUE1 to TRUE1, 2.5 m (8.2 ft.): P/N 91610172

    Power Connectors
    Cable Connector, Neutrik powerCON TRUE1 TOP Female: P/N 91611789HU
    Cable Connector, Neutrik PowerCON TRUE1 TOP Male: P/N 91611788HU

    Installation Hardware
    Omega Bracket with 1/4 turn fasteners: P/N 91602001
    G-clamp (suspension with fixture hanging vertically downwards only): P/N 91602003
    Half-coupler Clamp: P/N 91602005
    Quick Trigger Clamp (suspension with fixture hanging vertically downwards only): P/N 91602007
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

    Ordering Information ELP MANET 8f (with 4 leaf Barn Door and Color Filter Frame in cardboard box): P/N MAR-90800020
