Tripix 300 and 1200
Descontinuado

Tripix 300 and 1200
Imágenes más grandes

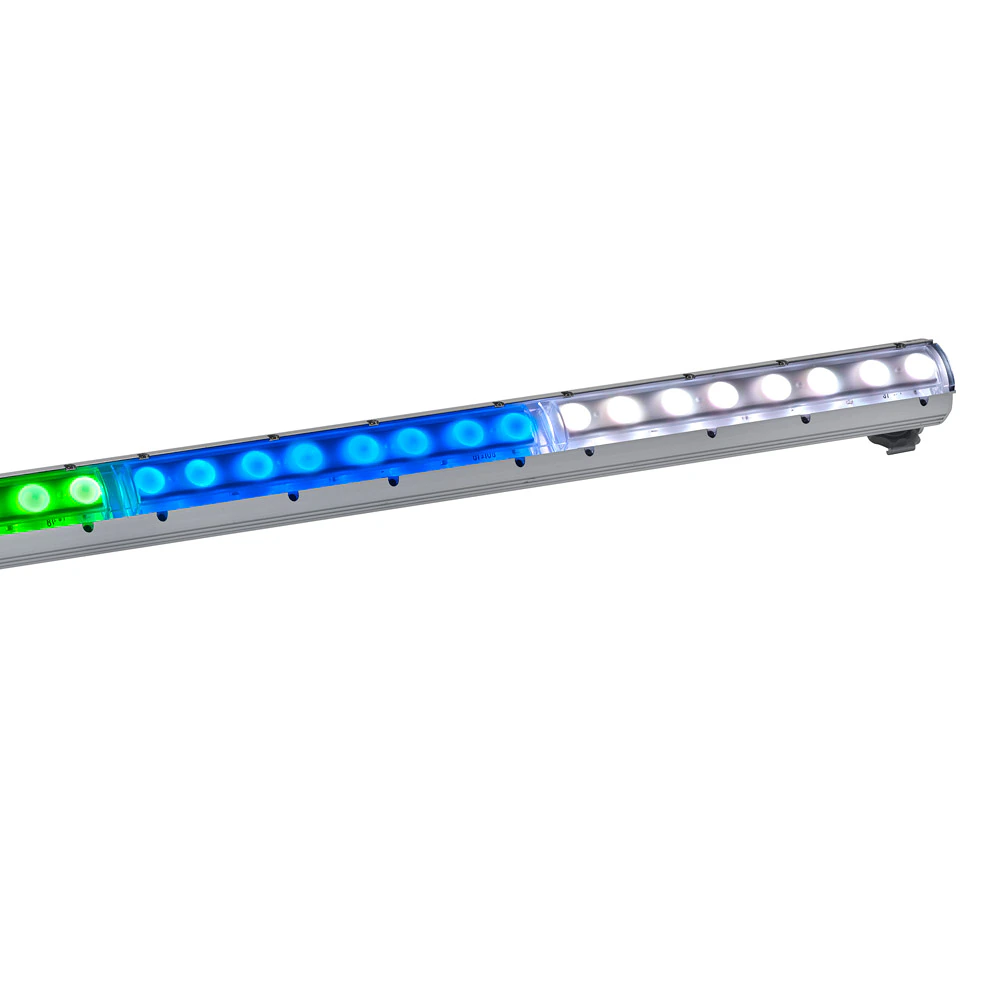

Los Tripix 300™ y Tripix 1200™ son tiras LED de diseño atractivo con clasificación IP66 que utilizan LEDs tricolor para una mezcla de color superior directamente en la lente. El resultado es la ausencia de sombras de color y una amplia paleta de colores, incluyendo blancos impresionantes, pasteles sutiles y colores saturados vibrantes.

El rango Tripix RangeTM se puede utilizar en una variedad de aplicaciones interiores y exteriores e instala en minutos utilizando un conector de cable IP66 delgado.

  • Tira LED lineal con mezcla de color uniforme
  • Disponible en dos longitudes y con varios ángulos de haz
  • Instalación fácil con cadena de cable daisy chain a fuente de alimentación IP clasificada

Videos









Características

  • Mezcla de color uniforme con potentes LEDs tricolor
  • Sin separación de color ni sombras
  • Fácil de controlar: 64 programas integrados y direccionamiento automático
  • Instalación rápida usando sistema de cableado IP66
  • Disponible en longitudes de 300 mm (1 ft) y 1200 mm (4 ft) con varios ángulos de haz

Más detalles

FísicaTripix™ 300Largo: 300 mm (11,8 pulg.)Ancho: 61 mm (2,4 pulg.) incluido soporte de montajeAlto: 82 mm (3,2 pulg.) incluidos soporte de montaje y carril DINPeso: 1,2 kg (2,6 lbs.)Colas de cable en luminarias: 500 mm (19,7 pulg.)Tripix™ 1200Largo: 1200 mm (47,3 pulg.)Ancho: 61 mm (2,4 pulg.) incluido soporte de montajeAlto: 82 mm (3,2 pulg.) incluidos soporte de montaje y carril DINPeso: 4,23 kg (9,3 lbs.)Colas de cable en luminarias: 500 mm (19,7 pulg.)Martin™ IP66 PSU 240 W (reemplaza Tripix™ Power IP66)Largo: 314 mm (12,4 pulg.)Ancho: 68 mm (2,7 pulg.)Alto: 39 mm (1,6 pulg.)Peso: 1,5 kg (3,3 lbs.)
Efectos DinámicosMezcla de colores: RGBRojo: 0 - 100%Verde: 0 - 100%Azul: 0 - 100%Control de temperatura de color: mezcla continua 2000 - 10000 K
Control y ProgramaciónModos de control de color: RGB (bruto y calibrado), HSI (calibrado), HSIC (sin calibrar)Sistema de control: DMX, independiente, sincronizado (anfitrión/cliente)Opciones de control de píxeles agrupados: 1 segmento (Tripix™ 300), 1, 2 o 4 segmentos (Tripix™ 1200)Canales DMX: 3 o 4 por luminaria (Tripix™ 300), 3 o 4 por segmento (Tripix™ 1200)Configuración de dirección DMX: aplicación Martin MUM™ ejecutada en PC con WindowsProtocolo: USITT DMX512-AReceptor: RS-485Actualización de firmware: carga serial mediante enlace DMX
ÓpticaFuente de luz: LED RGB 3 en 1, aprox. 3 W por LEDPotencia LED total: Tripix™ 300: aprox. 24 W, Tripix™ 1200: aprox. 82 WÁngulo de haz: estrecho según suministro, disponibles ópticas media y anchaVida útil mínima de LED: 46 000 horas (a >70% de flujo luminoso)**Datos obtenidos en condiciones de prueba del fabricante
Datos FotométricosTripix™ 1200, sin difusorEficacia: 9,1 lúmenes por vatioÁngulo de media potencia: 20°Salida total: 1440 lmTripix™ 1200, difusor estrechoEficacia: 8,9 lúmenes por vatioÁngulo de media potencia: 24°Salida total: 1440 lmTripix™ 1200, difusor medioEficacia: 5,3 lúmenes por vatioÁngulo de media potencia: 49°Salida total: 840 lmTripix™ 300, sin difusorEficacia: 9,1 lúmenes por vatioÁngulo de media potencia: 20°Salida total: 360 lmTripix™ 300, difusor estrechoEficacia: 8,9 lúmenes por vatioÁngulo de media potencia: 24°Salida total: 360 lmTripix™ 300, difusor medioEficacia: 5,3 lúmenes por vatioÁngulo de media potencia: 49°Salida total: 210 lmMediciones realizadas con todos los LED al 100% de intensidad
ConstrucciónCarcasa: aluminioAcabado: anodizado transparenteCubierta frontal: PMMA ignífugoCubiertas finales: aluminioSoportes de montaje: aluminioClasificación de protección: IP66
InstalaciónOrientación: cualquieraApuntamiento vertical: +/- 105°Montaje de luminaria: carril DIN superior de 35 mm en superficie planaLongitud máxima de cable de alimentación, unidad Tripix™ Power a última luminaria: 30 mNúmero máximo de luminarias conectadas a una unidad Martin™ IP66 PSU 240 W: 3 x Tripix™ 1200, 3 x Tripix™ Wash, 12 x Tripix™ 300 o mezcla máx. 3,6 m
ConexionesEntrada de alimentación CA a Martin™ IP66 PSU 240 W: cableado fijo (bloque de terminales) mediante prensaestopasAlimentación y datos de luminaria a luminaria: sistema de cola de cable DIN de 13 pines IP66
EléctricoPotencia CA: 100-240 V nominal, 50/60 Hz (entrada a Martin™ IP66 PSU 240 W)Salida de potencia: 48 V CC (salida de Martin™ IP66 PSU 240 W)Potencia en espera: Tripix™ 300 <3 W, Tripix™ 1200 <10 W
TérmicaRefrigeración: convecciónTemperatura ambiente máxima (Ta máx.): 45° CTemperatura ambiente mínima (Ta mín.): -30° CTemperatura de superficie máxima, estado estable, en ambiente de 45° C: 65° C (luminarias), 80° C (Martin™ IP66 PSU 240 W)

Descargas

Specifications
  Versión Idioma Tamaño Subido
file type icon Tripix Power IP66 PSU - Specifications
en versión A, actualizado: may 2018
A  en  86,2 KB may 2018
Manuals
  Versión Idioma Tamaño Subido
file type icon Tripix Series - User Manual
en versión J, actualizado: oct 2020
J  en  1,86 MB oct 2020
Photometrics
  Versión Idioma Tamaño Subido
file type icon Tripix 300 and 1200 - Photometric Files
en versión A, actualizado: mar 2024
A  en  293 KB mar 2024
Illustrations
  Versión Idioma Tamaño Subido
file type icon Tripix 1200_3D symbol
en versión A, actualizado: may 2018
A  en  1,6 MB may 2018
file type icon Tripix 300_3D symbol
en versión A, actualizado: may 2018
A  en  1,42 MB may 2018
file type icon Tripix Power_3D symbol
en versión A, actualizado: may 2018
A  en  895 KB may 2018
file type icon Tripix Wash - 2D dimensions (PDF)
en versión A, actualizado: may 2018
A  en  90,5 KB may 2018
file type icon Tripix Wash - 2D dimensions (DXF)
en versión A, actualizado: may 2018
A  en  1,27 MB may 2018
file type icon Tripix 1200 - 2D dimensions (DWG)
en versión A, actualizado: may 2018
A  en  557 KB may 2018
file type icon Tripix 1200 - 2D dimensions (DXF)
en versión A, actualizado: may 2018
A  en  2,27 MB may 2018
file type icon Tripix 1200 - 2D dimensions (PDF)
en versión A, actualizado: may 2018
A  en  115 KB may 2018
file type icon Tripix 300 - 2D dimensions (DWG)
en versión A, actualizado: may 2018
A  en  397 KB may 2018
file type icon Tripix 300 - 2D dimensions (DXF)
en versión A, actualizado: may 2018
A  en  1,61 MB may 2018
file type icon Tripix 300 - 2D dimensions (PDF)
en versión A, actualizado: may 2018
A  en  97,9 KB may 2018
file type icon Tripix Power IP66 240W - 2D dimensions (DWG)
en versión A, actualizado: may 2018
A  en  119 KB may 2018
file type icon Tripix Power IP66 240W - 2D dimensions (DXF)
en versión A, actualizado: may 2018
A  en  419 KB may 2018
file type icon Tripix Power IP66 240W - 2D dimensions (PDF).pdf
en versión A, actualizado: may 2018
A  en  54,4 KB may 2018
file type icon Tripix Wash - 2D dimensions (DWG)
en versión A, actualizado: may 2018
A  en  334 KB may 2018
Symbols
  Versión Idioma Tamaño Subido
file type icon Vectorworks Symbols
en versión 4.6, actualizado: ene 2026
4.6  en  249 MB ene 2026
Compliances
  Versión Idioma Tamaño Subido
file type icon ETL Authorization to Mark Tripix 300 and 1200
en versión B, actualizado: may 2018
B  en  24,3 KB may 2018
file type icon ETL Authorization to Mark Tripix Power
en versión A, actualizado: may 2018
A  en  223 KB may 2018
file type icon ETL Authorization to Mark Tripix Power IP66
en versión B, actualizado: may 2018
B  en  24,9 KB may 2018
file type icon EU Declaration of Conformity Tripix 300 and 1200
en versión A, actualizado: may 2018
A  en  189 KB may 2018
file type icon EU Declaration of Conformity Tripix Power
en versión A, actualizado: may 2018
A  en  132 KB may 2018
file type icon EU Declaration of Conformity Tripix Series incl. PSUs
es versión B, actualizado: may 2018
B  es  44,4 KB may 2018
Software
  Versión Tamaño Subido
Windows download icon Martin USB Tools
versión 1.2, publicado: jul 2020
1.2   107 MB jul 2020
download icon for Tripix Software Tripix Software
versión 1.5.0, publicado: jul 2020
1.5.0   73,2 KB jul 2020
Service Notes
  Versión Idioma Tamaño Subido
file type icon 3D Partsfinder - Opening using Solid Works Composer Player
versión 4, actualizado: oct 2020
4    743 KB oct 2020
file type icon Exterior products - Performing a vacuum test - Tech note
en versión H, actualizado: oct 2020
H  en  1020 KB oct 2020
Tech Notes
  Versión Idioma Tamaño Subido
file type icon Important instructions for uploading Tripix software
actualizado: abr 2018
    abr 2018
