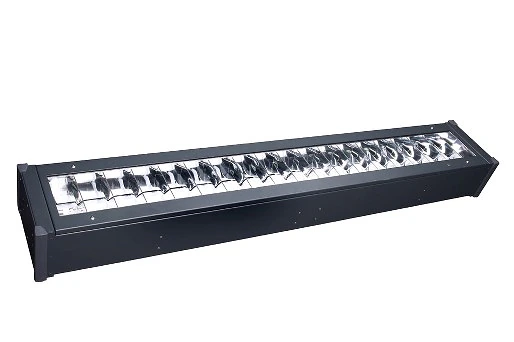

Le Stage Cyclo est un luminaire RVB à changement de couleur fluorescent qui fournit un éclairage doux et uniforme pour les applications de scène. Simple d'utilisation, extrêmement lumineux et absolument silencieux, le Stage Cyclo est également idéal pour les studios de télévision et les décors de théâtre.
Grandes images
Caractéristiques
- Tubes fluorescents T5 haute puissance 54 W en rouge, vert, bleu et blanc
- Longue durée de vie des lampes (20 000 h)
- Mélange de couleurs RVB + W
- Contrôle d'intensité 0-100 %
- Excellentes performances optiques : distribution uniforme de la lumière et de la couleur
- Fonctionnement silencieux
- Choix de lentilles diffusantes et accessoires de volets
- Connecteurs XLR 3 et 5 broches et prises RJ45
- Options de montage polyvalentes
- Construction robuste, facile à manipuler
plus de détails
```html
Dimensions physiques Longueur : 1272 mm Largeur : 209 mm Hauteur : 135 mm Poids : 10,5 kg
Effets dynamiques Mélange de couleurs : RGBW Rouge : 0 - 100 % Vert : 0 - 100 % Bleu : 0 - 100 % Blanc naturel froid (6500 K) : 0 - 100 %
Contrôle et programmation Options de contrôle : DMX, autonome, synchronisé (maître/esclave) Canaux DMX : 4 Paramétrage de l'adresse DMX : Commutateur DIP Programmation autonome et maître/esclave : Commutateur DIP Protocole : USITT DMX512/1990 Récepteur : RS-485
Lampe Type : Tubes fluorescents T5 Lampes approuvées : Osram FQ 54 W HO Durée de vie moyenne : 20 000 heures Culot : G5
Construction Boîtier : Acier avec protecteurs d'angle en caoutchouc Couleur(s) : Gris anthracite Lentille avant : Polycarbonate résistant aux rayures Réflecteur(s) : Aluminium à haute spécularité 99,9 % Indice de protection : IP20
Installation Points de fixation : Verrous à quart de tour sur le dessus, le dessous, l'arrière et les côtés Tiges de support rétractables et réglables pour fixation au sol ou en surface : Orientation : Quelconque Espace libre minimum : 25 mm
Connexions Entrée alimentation AC : Neutrik PowerCon DMX entrée/sortie de données : XLR verrouillable 3 broches et 5 broches, RJ-45
Alimentation Alimentation AC : Modèle US 100-120 V nominal, 60 Hz, modèle EU 208-240 V nominal, 50/60 Hz Fusible principal : Modèle US 2,5 AT, modèle EU 2,0 AT (tous deux fusibles lents)
Puissance et courant typiques 100 V, 60 Hz : 218 W, 2,2 A, PF 0,998 120 V, 60 Hz : 235 W, 2,0 A, PF 0,999 208 V, 60 Hz : 235 W, 1,2 A, PF 0,993 230 V, 50 Hz : 234 W, 1,1 A, PF 0,988 240 V, 50 Hz : 233 W, 1,0 A, PF 0,986 Mesures effectuées à tension nominale. Prévoir un écart de +/- 10 %. :
Thermique Refroidissement : Convection Température ambiante maximale (Ta max.) : 40° C Température ambiante minimale (Ta min.) : -20° C Dissipation thermique totale (calculée, +/- 10 %) : 740 BTU/hr.
Approbations Sécurité US : UL 1573 Sécurité canadienne : CSA C22.2 No. 166 Sécurité EU : EN 60598-1, EN 60598-2-17 CEM EU : EN 55015, EN 60555-3
Éléments inclus Tube T5 Osram FQ 54 W/60 HO rouge : 97020006 Tube T5 Osram FQ 54 W/66 HO vert : 97020007 Tube T5 Osram FQ 54 W/67 HO bleu : 97020008 Tube T5 Osram FQ 54 W/865 HO blanc naturel 6500 K : 97020011 Manuel utilisateur : 35000167
Accessoires Support de fixation réglable : 91611206 Jeu de volets : 91611234 Tube T5 Osram FQ 54 W/827 HO blanc chaud 2700 K : 97020009 Tube T5 Osram FQ 54 W/840 HO blanc froid 4000 K : 97020010 Fiche de terminaison DMX, XLR mâle 3 broches : 91613017 Fiche de terminaison DMX, RJ-45 : 91613028 Support Omega : 91602001
Pièces de rechange Fusible principal 2 AT : 05020009 Fusible principal 2,5 AT :
