EC 10
Tidak diproduksi

EC 10
Gambar Lebih Besar

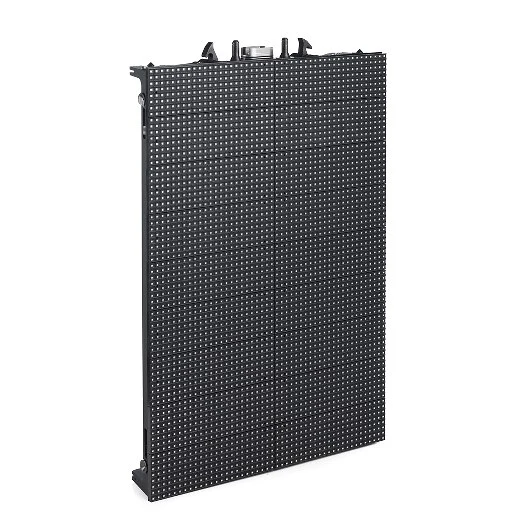

EC-10 adalah panel tampilan LED berkinerja tinggi dengan jarak piksel 10 mm yang bekerja sama dengan EC-20 dari Martin untuk membentuk keluarga EC yang fully compatible dari tampilan LED yang dapat dicampur dan dipadankan untuk kreativitas desain maksimal.

Menampilkan desain yang ringan dan bebas kabel yang telah memenangkan penghargaan, EC-10 100% kompatibel dengan EC-20 dalam hal warna, pengaturan, kurva, kontrol dan pemrosesan, bahkan aksesori, memungkinkan visual resolusi campuran yang mulus dalam satu sistem.

Fitur

  • Kontras tinggi dan kecerahan (3000 Nit)
  • Sudut pandang lebar (140o)
  • Laju penyegaran tinggi (2250 Hz)
  • Kualitas gambar luar biasa
  • Pemroses sistem P3, pengaturan mudah
  • Kompatibilitas penuh dengan EC-20
  • Cepat dan mudah dirakit, tanpa alat, tanpa kabel
  • Modular untuk kemudahan layanan
  • Perlindungan IP65

Keterangan Lebih Lanjut

Fisik Panel Tampilan Video EC-10: Lebar: 480 mm Kedalaman: 100 mm Tinggi: 720 mm Berat: 13,2 kg Header Tunggal Seri EC: Lebar: 480 mm Kedalaman: 85 mm Tinggi: 120 mm Berat: 4,7 kg Header Ganda Seri EC: Lebar: 960 mm Kedalaman: 100 mm Tinggi: 130 mm Berat: 15,4 kg Header Tiga Seri EC: Lebar: 1440 mm Kedalaman: 100 mm Tinggi: 130 mm Berat: 23,1 kg
Kontrol/Antarmuka Pengguna Status perangkat: LED indikator status Pengujian pengaturan: Pola pengujian lokal
Data Fotometri Pitch (pusat piksel ke pusat): 10,0 mm Total output (maks.): 3000 Nit (terkalibrasi) Resolusi warna: 16 bit per warna Resolusi, satu panel: 48 x 72 piksel Piksel per panel: 3456 Kalibrasi warna dan intensitas: Level piksel
Pemrosesan Video Pemroses sinyal video: Martin P3-100, P3-200 atau P3-PC System Controller Kapasitas pemroses: 500.000 piksel Latensi sistem: Digital 1 frame, analog 3 frame Latensi antara panel pertama dan terakhir: Tidak ada Input video DVI: Hingga 1280 x 1024, 50/60/75 Hz Input video SDI: Hingga 1920 x 1080, 50/60 Hz Input video analog: Composite, component dan S-video, PAL, NTSC dan SECAM Sinkronisasi frame ke sinyal analog: Ya, terintegrasi di P3 System Controller Rotasi gambar: Ya, terintegrasi di P3 System Controller Penskalaan: Ya, terintegrasi di P3 System Controller De-interlacing: Ya, terintegrasi di P3 System Controller Pemilihan dan penyesuaian kurva gamma: Ya, terintegrasi di P3 System Controller Remapping konten panel real-time: Ya, terintegrasi di P3 System Controller
Protokol Sinyal P3 Tipe sinyal: Gigabit Ethernet Protokol: Martin P3 Proprietary Hot pluggable: Ya, terisolasi secara elektrik di semua koneksi Tipe kabel: Ethernet, CAT 5e atau lebih baik Panjang kabel: Hingga 100 m antara 2 perangkat apa pun, dapat diperpanjang dengan switch Ethernet
Konstruksi Frame panel: Aluminium Modul LED per panel: 18 Warna: Hitam matte Rating proteksi: IP65, NEMA 4
Instalasi Orientasi: Panel yang dipasang secara individual pada sudut apa pun; kolom tergantung vertikal saja Maks. tergantung dalam satu kolom: Maks. enam belas panel Seri EC Pengunci panel: Sistem pemasangan pelepas cepat
Koneksi

Unduhan

Manuals
  Versi Bahasa Ukuran Diunggah
file type icon Sicherheits- u. Installationshinweise EC-Serie
de versi F, diperbarui: Mei 2018
F  de  2,69 MB Mei 2018
file type icon Safety and Installation guide, EC Series
en versi G, diperbarui: Mei 2018
G  en  5,15 MB Mei 2018
file type icon Manuel d’installation/sécurité Série EC
fr versi F, diperbarui: Mei 2018
F  fr  2,7 MB Mei 2018
Illustrations
  Versi Bahasa Ukuran Diunggah
file type icon Dimensions 2D, EC series double header (DWG)
en versi A, diperbarui: Mei 2018
A  en  260 KB Mei 2018
file type icon Dimensions 2D, EC series single header (DWG)
en versi A, diperbarui: Mei 2018
A  en  223 KB Mei 2018
file type icon Dimensions 2D, EC series triple header (DWG)
en versi A, diperbarui: Mei 2018
A  en  346 KB Mei 2018
file type icon EC-10 3D (dwg)
en versi A, diperbarui: Mei 2018
A  en  8,02 MB Mei 2018
file type icon EC 10 3D Object
en versi A, diperbarui: Mei 2018
A  en  38,5 KB Mei 2018
file type icon EC Series Double Header_3D Symbol
en versi A, diperbarui: Mei 2018
A  en  3,27 MB Mei 2018
file type icon EC Series Single Header_3D Symbol
en versi A, diperbarui: Mei 2018
A  en  1,92 MB Mei 2018
file type icon EC Series Triple Header_3D Symbol
en versi A, diperbarui: Mei 2018
A  en  2,49 MB Mei 2018
file type icon EC-Series Panel Clamp 3D Drawing
en versi A, diperbarui: Mei 2018
A  en  110 KB Mei 2018
file type icon EC-Series Panel Clamp 2D Drawing
en versi A, diperbarui: Mei 2018
A  en  65,1 KB Mei 2018
Symbols
  Versi Bahasa Ukuran Diunggah
file type icon AutoCAD 2D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  4,42 MB Jan 2026
file type icon AutoCAD 3D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  18,7 MB Jan 2026
file type icon Vectorworks Symbols
en versi 4.6, diperbarui: Jan 2026
4.6  en  249 MB Jan 2026
Compliances
  Versi Bahasa Ukuran Diunggah
file type icon EC 20, EC 10, P3 100 System Controller, P3 200 System Controller- ETL Listing Verification
en versi A, diperbarui: Mei 2018
A  en  69,4 KB Mei 2018
file type icon EC 10- EU Declaration of Conformity
en versi A, diperbarui: Mei 2018
A  en  145 KB Mei 2018
Service Procedures
  Versi Bahasa Ukuran Diunggah
file type icon Martin LED Video Fixtures Reset
en versi A, diperbarui: Mei 2018
A  en  274 KB Mei 2018
Service Notes
  Versi Bahasa Ukuran Diunggah
file type icon EC Series LED Block installation guide
en versi D, diperbarui: Mei 2018
D  en  208 KB Mei 2018
file type icon Using EC-10 LED Video panels with P3-050/150/300 System Controller
en versi A, diperbarui: Okt 2020
A  en  43,4 KB Okt 2020
file type icon EC Series Headers installation guide
en versi E, diperbarui: Mei 2018
E  en  1,2 MB Mei 2018
file type icon EC Series Curving Kit installation guide
en versi E, diperbarui: Mei 2018
E  en  170 KB Mei 2018
file type icon EC Series Creative Accessories installation guide
en versi A, diperbarui: Mei 2018
A  en  869 KB Mei 2018
Hints and Tips
  Versi Bahasa Ukuran Diunggah
file type icon EC-Series Calculation Tool
en versi B, diperbarui: Mei 2018
B  en  84,5 KB Mei 2018
Firmware
  Versi Ukuran Diunggah
download icon for EC 10 Firmware EC 10 Firmware
versi 3.0.0, dirilis: Mei 2018
3.0.0   753 KB Mei 2018

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.
