EC 10
Διακόπηκε

EC 10
Μεγαλύτερες εικόνες

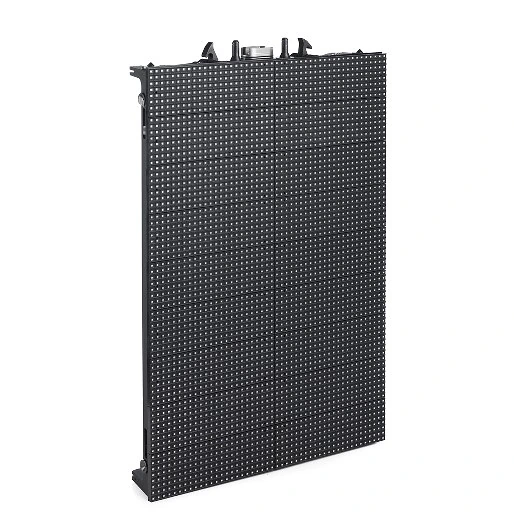

Το EC-10 είναι ένα ανοιχτό σύστημα LED με υψηλή απόδοση και αληθινό pixel pitch 10 mm που συνδυάζεται με το EC-20 της Martin για να σχηματίσει μια πλήρως συμβατή οικογένεια EC από οθόνες LED που μπορούν να ανακατευθούν και να τοποθετούνται για απόλυτη δημιουργική ευελιξία σχεδιασμού.

Διαθέτοντας τον ίδιο βραβευμένο, ελαφρύ και σχεδίασμα χωρίς καλώδια για γρήγορη εγκατάσταση, το EC-10 είναι 100% συμβατό με το EC-20 όσον αφορά το χρώμα, τη ρύθμιση, την καμπύλωση και τον έλεγχο και την επεξεργασία, ακόμη και τα αξεσουάρ, επιτρέποντας απρόσκοπτα, μικτής ανάλυσης οπτικά σε ένα σύστημα.

Χαρακτηριστικά

  • Υψηλή αντίθεση και φωτεινότητα (3000 Nit)
  • Ευρεία γωνία θέασης (140o)
  • Υψηλό ποσοστό ανανέωσης (2250 Hz)
  • Εξαιρετική ποιότητα εικόνας
  • Επεξεργαστής συστήματος P3, εύκολη εγκατάσταση
  • Πλήρη συμβατότητα με EC-20
  • Γρήγορη και εύκολη συναρμολόγηση, χωρίς εργαλεία, χωρίς καλώδια
  • Αρθρωτή σχεδίαση για εύκολη συντήρηση
  • Προστασία IP65

Περισσότερες λεπτομέρειες

Φυσικά χαρακτηριστικά Πίνακας ανίχνευσης βίντεο EC-10: Πλάτος: 480 mm Βάθος: 100 mm Ύψος: 720 mm Βάρος: 13,2 kg Κεφαλίδα μιας σειράς σειράς EC: Πλάτος: 480 mm Βάθος: 85 mm Ύψος: 120 mm Βάρος: 4,7 kg Κεφαλίδα διπλής σειράς σειράς EC: Πλάτος: 960 mm Βάθος: 100 mm Ύψος: 130 mm Βάρος: 15,4 kg Κεφαλίδα τριπλής σειράς σειράς EC: Πλάτος: 1440 mm Βάθος: 100 mm Ύψος: 130 mm Βάρος: 23,1 kg
Έλεγχος/Διεπαφή χρήστη Κατάσταση συσκευής: LED δείκτη κατάστασης Δοκιμή ρύθμισης: Τοπικά σχέδια δοκιμής
Φωτομετρικά δεδομένα Pitch (κέντρο pixel-προς-κέντρο): 10,0 mm Συνολική παραγωγή (μέγ.): 3000 Nit (βαθμονομημένο) Ανάλυση χρώματος: 16 bits ανά χρώμα Ανάλυση, ένα panel: 48 x 72 pixels Pixels ανά panel: 3456 Βαθμονόμηση χρώματος και έντασης: Στο επίπεδο pixel
Επεξεργασία βίντεο Επεξεργαστής σήματος βίντεο: Martin P3-100, P3-200 ή P3-PC System Controller Χωρητικότητα επεξεργαστή: 500 000 pixels Λανθάνουσα κατάσταση συστήματος: Ψηφιακό 1 frame, αναλογικό 3 frames Καθυστέρηση μεταξύ του πρώτου και του τελευταίου panel: Καμία Είσοδος βίντεο DVI: Έως 1280 x 1024, 50/60/75 Hz Είσοδος βίντεο SDI: Έως 1920 x 1080, 50/60 Hz Αναλογική είσοδος βίντεο: Composite, component και S-video, PAL, NTSC και SECAM Συγχρονισμός frame προς αναλογικό σήμα: Ναι, ενσωματωμένο στο P3 System Controller Περιστροφή εικόνας: Ναι, ενσωματωμένο στο P3 System Controller Κλιμάκωση: Ναι, ενσωματωμένο στο P3 System Controller De-interlacing: Ναι, ενσωματωμένο στο P3 System Controller Επιλογή και προσαρμογή καμπύλης gamma: Ναι, ενσωματωμένο στο P3 System Controller Χαρτογραφία περιεχομένου panel σε πραγματικό χρόνο: Ναι, ενσωματωμένο στο P3 System Controller
Πρωτόκολλο σήματος P3 Τύπος σήματος: Gigabit Ethernet Πρωτόκολλο: Ιδιόκτητο Martin P3 Hot pluggable: Ναι, ηλεκτρικά απομονωμένο σε όλες τις συνδέσεις Τύπος καλωδίου: Ethernet, CAT 5e ή καλύτερο Μήκος καλωδίου: Έως 100 m μεταξύ οποιωνδήποτε 2 συσκευών, επεκτάσιμο με Ethernet switch
Κατασκευή Πλαίσια πίνακα: Αλουμίνιο

Λήψεις

Manuals
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Sicherheits- u. Installationshinweise EC-Serie
de έκδοση F, ενημέρωση: Μαϊ 2018
F  de  3 MB Μαϊ 2018
file type icon Safety and Installation guide, EC Series
en έκδοση G, ενημέρωση: Μαϊ 2018
G  en  5 MB Μαϊ 2018
file type icon Manuel d’installation/sécurité Série EC
fr έκδοση F, ενημέρωση: Μαϊ 2018
F  fr  3 MB Μαϊ 2018
Illustrations
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Dimensions 2D, EC series double header (DWG)
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  300 KB Μαϊ 2018
file type icon Dimensions 2D, EC series single header (DWG)
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  200 KB Μαϊ 2018
file type icon Dimensions 2D, EC series triple header (DWG)
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  300 KB Μαϊ 2018
file type icon EC-10 3D (dwg)
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  8 MB Μαϊ 2018
file type icon EC 10 3D Object
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  40 KB Μαϊ 2018
file type icon EC Series Double Header_3D Symbol
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  3 MB Μαϊ 2018
file type icon EC Series Single Header_3D Symbol
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  2 MB Μαϊ 2018
file type icon EC Series Triple Header_3D Symbol
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  2 MB Μαϊ 2018
file type icon EC-Series Panel Clamp 3D Drawing
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  100 KB Μαϊ 2018
file type icon EC-Series Panel Clamp 2D Drawing
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  70 KB Μαϊ 2018
Symbols
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon AutoCAD 2D Symbols
en έκδοση 2.8, ενημέρωση: Ιαν 2026
2.8  en  4 MB Ιαν 2026
file type icon AutoCAD 3D Symbols
en έκδοση 2.8, ενημέρωση: Ιαν 2026
2.8  en  20 MB Ιαν 2026
file type icon Vectorworks Symbols
en έκδοση 4.6, ενημέρωση: Ιαν 2026
4.6  en  200 MB Ιαν 2026
Compliances
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon EC 20, EC 10, P3 100 System Controller, P3 200 System Controller- ETL Listing Verification
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  70 KB Μαϊ 2018
file type icon EC 10- EU Declaration of Conformity
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  100 KB Μαϊ 2018
Service Procedures
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Martin LED Video Fixtures Reset
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  300 KB Μαϊ 2018
Service Notes
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon EC Series LED Block installation guide
en έκδοση D, ενημέρωση: Μαϊ 2018
D  en  200 KB Μαϊ 2018
file type icon Using EC-10 LED Video panels with P3-050/150/300 System Controller
en έκδοση A, ενημέρωση: Οκτ 2020
A  en  40 KB Οκτ 2020
file type icon EC Series Headers installation guide
en έκδοση E, ενημέρωση: Μαϊ 2018
E  en  1 MB Μαϊ 2018
file type icon EC Series Curving Kit installation guide
en έκδοση E, ενημέρωση: Μαϊ 2018
E  en  200 KB Μαϊ 2018
file type icon EC Series Creative Accessories installation guide
en έκδοση A, ενημέρωση: Μαϊ 2018
A  en  900 KB Μαϊ 2018
Hints and Tips
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon EC-Series Calculation Tool
en έκδοση B, ενημέρωση: Μαϊ 2018
B  en  80 KB Μαϊ 2018
Firmware
  Έκδοση Μέγεθος Ανέβηκε
download icon for EC 10 Firmware EC 10 Firmware
έκδοση 3.0.0, κυκλοφορία: Μαϊ 2018
3.0.0   800 KB Μαϊ 2018
