EC 10
متوقف

EC 10
صور أكبر

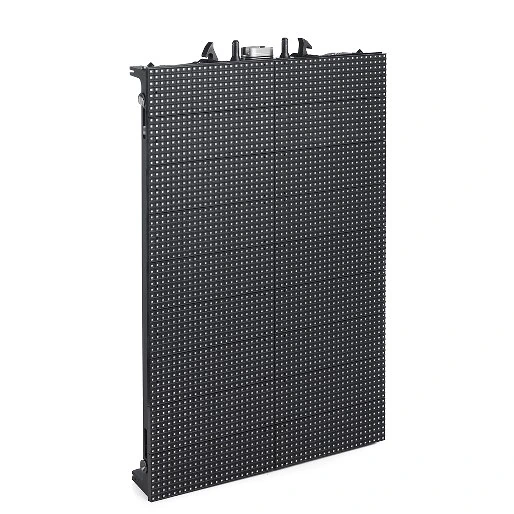

لوحة عرض LED عالية الأداء بدقة بكسل حقيقية 10 ملم، تعمل جنباً إلى جنب مع EC-20 من Martin لتشكيل عائلة EC متوافقة بالكامل من عروض LED التي يمكن دمجها ومطابقتها لإبداع تصميم لا محدود.

يتميز EC-10 بنفس التصميم الخفيف الوزن الحائز على جوائز وخالي من الكابلات لنشر سريع، مع توافق 100% مع EC-20 من حيث اللون والإعداد والانحناء والتحكم والمعالجة وحتى الملحقات، مما يتيح صور بدقة مختلطة سلسة في نظام واحد.

الميزات

  • تباين عالي وسطوع (3000 Nit)
  • زاوية عرض واسعة (140o)
  • معدل تحديث عالي (2250 Hz)
  • جودة صورة استثنائية
  • معالج نظام P3، إعداد سهل
  • توافق كامل مع EC-20
  • سهلة وسريعة التجميع، بدون أدوات، بدون كوابل
  • معيارية لسهولة الصيانة
  • حماية IP65

مزيد من التفاصيل

```html
الخصائص الفيزيائية لوحة عرض الفيديو EC-10: العرض: 480 مم العمق: 100 مم الارتفاع: 720 مم الوزن: 13.2 كغ رأس سلسلة EC المفرد: العرض: 480 مم العمق: 85 مم الارتفاع: 120 مم الوزن: 4.7 كغ رأس سلسلة EC المزدوج: العرض: 960 مم العمق: 100 مم الارتفاع: 130 مم الوزن: 15.4 كغ رأس سلسلة EC الثلاثي: العرض: 1440 مم العمق: 100 مم الارتفاع: 130 مم الوزن: 23.1 كغ
التحكم/واجهة المستخدم حالة الجهاز: مؤشر LED للحالة اختبار الإعداد: أنماط اختبار محلية
البيانات الضوئية الخطوة (من مركز البكسل إلى مركز البكسل): 10.0 مم إجمالي الإخراج (الأقصى): 3000 Nit (معايرة) دقة الألوان: 16 بت لكل لون الدقة، لوحة واحدة: 48 × 72 بكسل البكسلات لكل لوحة: 3456 معايرة الألوان والشدة: على مستوى البكسل
معالجة الفيديو معالج إشارة الفيديو: Martin P3-100 أو P3-200 أو P3-PC System Controller سعة المعالج: 500,000 بكسل زمن تأخير النظام: رقمي 1 إطار، تناظري 3 إطارات التأخير بين اللوحة الأولى والأخيرة: بلا إدخال فيديو DVI: حتى 1280 × 1024، 50/60/75 هيرتز إدخال فيديو SDI: حتى 1920 × 1080، 50/60 هيرتز إدخال فيديو تناظري: مركب ومكون و S-video، PAL و NTSC و SECAM مزامنة الإطار مع الإشارة التناظرية: نعم، مدمج في P3 System Controller دوران الصورة: نعم، مدمج في P3 System Controller التحجيم: نعم، مدمج في P3 System Controller إلغاء التشابك: نعم، مدمج في P3 System Controller اختيار وتعديل منحنى جاما: نعم، مدمج في P3 System Controller إعادة تعيين محتوى اللوحة في الوقت الفعلي: نعم، مدمج في P3 System Controller
بروتوكول إشارة P3 نوع الإشارة: إيثرنت جيجابت البروتوكول: Martin P3 الملكي قابل للتوصيل الساخن: نعم، معزول كهربائياً في جميع الاتصالات نوع الكابل: إيثرنت، CAT 5e أو أفضل طول الكابل: حتى 100 م بين أي جهازين، قابل للتوسيع مع مفتاح إيثرنت
البناء أطر اللوحة: ألومنيوم وحدات LED لكل لوحة: 18 اللون: أسود غير لامع تصنيف الحماية: IP65، NEMA 4

التنزيلات

Manuals
  الإصدار اللغة الحجم تاريخ التحميل
file type icon Sicherheits- u. Installationshinweise EC-Serie
de الإصدار F, تم التحديث: مايو 2018
F  de  2.69 MB مايو 2018
file type icon Safety and Installation guide, EC Series
en الإصدار G, تم التحديث: مايو 2018
G  en  5.15 MB مايو 2018
file type icon Manuel d’installation/sécurité Série EC
fr الإصدار F, تم التحديث: مايو 2018
F  fr  2.7 MB مايو 2018
Illustrations
  الإصدار اللغة الحجم تاريخ التحميل
file type icon Dimensions 2D, EC series double header (DWG)
en الإصدار A, تم التحديث: مايو 2018
A  en  260 KB مايو 2018
file type icon Dimensions 2D, EC series single header (DWG)
en الإصدار A, تم التحديث: مايو 2018
A  en  223 KB مايو 2018
file type icon Dimensions 2D, EC series triple header (DWG)
en الإصدار A, تم التحديث: مايو 2018
A  en  346 KB مايو 2018
file type icon EC-10 3D (dwg)
en الإصدار A, تم التحديث: مايو 2018
A  en  8.02 MB مايو 2018
file type icon EC 10 3D Object
en الإصدار A, تم التحديث: مايو 2018
A  en  38.5 KB مايو 2018
file type icon EC Series Double Header_3D Symbol
en الإصدار A, تم التحديث: مايو 2018
A  en  3.27 MB مايو 2018
file type icon EC Series Single Header_3D Symbol
en الإصدار A, تم التحديث: مايو 2018
A  en  1.92 MB مايو 2018
file type icon EC Series Triple Header_3D Symbol
en الإصدار A, تم التحديث: مايو 2018
A  en  2.49 MB مايو 2018
file type icon EC-Series Panel Clamp 3D Drawing
en الإصدار A, تم التحديث: مايو 2018
A  en  110 KB مايو 2018
file type icon EC-Series Panel Clamp 2D Drawing
en الإصدار A, تم التحديث: مايو 2018
A  en  65.1 KB مايو 2018
Symbols
  الإصدار اللغة الحجم تاريخ التحميل
file type icon AutoCAD 2D Symbols
en الإصدار 2.8, تم التحديث: يناير 2026
2.8  en  4.42 MB يناير 2026
file type icon AutoCAD 3D Symbols
en الإصدار 2.8, تم التحديث: يناير 2026
2.8  en  18.7 MB يناير 2026
file type icon Vectorworks Symbols
en الإصدار 4.6, تم التحديث: يناير 2026
4.6  en  249 MB يناير 2026
Compliances
  الإصدار اللغة الحجم تاريخ التحميل
file type icon EC 20, EC 10, P3 100 System Controller, P3 200 System Controller- ETL Listing Verification
en الإصدار A, تم التحديث: مايو 2018
A  en  69.4 KB مايو 2018
file type icon EC 10- EU Declaration of Conformity
en الإصدار A, تم التحديث: مايو 2018
A  en  145 KB مايو 2018
Service Procedures
  الإصدار اللغة الحجم تاريخ التحميل
file type icon Martin LED Video Fixtures Reset
en الإصدار A, تم التحديث: مايو 2018
A  en  274 KB مايو 2018
Service Notes
  الإصدار اللغة الحجم تاريخ التحميل
file type icon EC Series LED Block installation guide
en الإصدار D, تم التحديث: مايو 2018
D  en  208 KB مايو 2018
file type icon Using EC-10 LED Video panels with P3-050/150/300 System Controller
en الإصدار A, تم التحديث: أكتوبر 2020
A  en  43.4 KB أكتوبر 2020
file type icon EC Series Headers installation guide
en الإصدار E, تم التحديث: مايو 2018
E  en  1.2 MB مايو 2018
file type icon EC Series Curving Kit installation guide
en الإصدار E, تم التحديث: مايو 2018
E  en  170 KB مايو 2018
file type icon EC Series Creative Accessories installation guide
en الإصدار A, تم التحديث: مايو 2018
A  en  869 KB مايو 2018
Hints and Tips
  الإصدار اللغة الحجم تاريخ التحميل
file type icon EC-Series Calculation Tool
en الإصدار B, تم التحديث: مايو 2018
B  en  84.5 KB مايو 2018
Firmware
  الإصدار الحجم تاريخ التحميل
download icon for EC 10 Firmware EC 10 Firmware
الإصدار 3.0.0, تاريخ الإصدار: مايو 2018
3.0.0   753 KB مايو 2018
