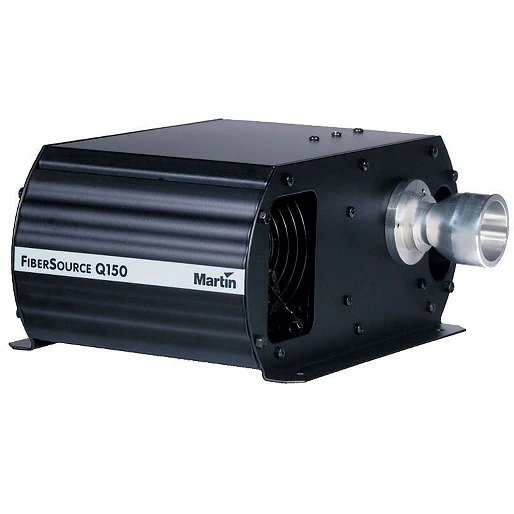

FiberSource Q150 adalah generator cahaya khusus untuk aplikasi fiber optik yang dapat menerima hingga 300 fiber fleksibel 1 mm, baik tipe pancaran samping maupun ujung. Lampu 150W dengan daya tahan 6000 jam menghasilkan sumber cahaya putih terang.
Gambar Lebih Besar
Video
Fitur
- Lampu 150W 6000 jam disertakan, menghasilkan sumber cahaya putih terang.
- Menerima hingga 300 serat fleksibel 1 mm, pancaran samping atau ujung.
- Cahaya berwarna dengan penyisipan filter dikromatik standar 52 mm.
- Kompatibel dengan semua pabrikan serat utama.
- Versi bising rendah khusus tersedia untuk digunakan di lingkungan dengan suhu ambien terkontrol.
Keterangan Lebih Lanjut
Fisik
Panjang: 230 mm
Lebar: 317 mm
Tinggi: 139 mm
Berat: 5 kg
Lampu
Jenis: 150 W metal halida
Lampu yang disetujui: Osram HQI-R 150
Soket: Konektor terpisah untuk kawat lampu integral
Kontrol: Tombol hidup/mati jarak jauh
Konstruksi
Casing: Baja dan aluminium
Finishing: Dilapisi serbuk elektrostatik
Warna: Hitam (RAL 9005)
Tingkat perlindungan: IP20
Instalasi
Orientasi: Horizontal, atau vertical dengan lampu horizontal
Jarak minimum ke material yang mudah terbakar: 0,1 m
Ruang bebas minimum di sekitar kipas dan lubang ventilasi: 0,1 m
Koneksi
Koneksi daya: Soket IEC 3-pin jantan
Elektris
Daya AC: 220/230/240/250 V, 50/60 Hz
Sekering utama: 5 AT (slow blow)
Daya dan Arus Khas
220 V, 60 Hz: 180 W, 1,0 A
230 V, 50 Hz: 180 W, 0,9 A
Pengukuran dilakukan pada tegangan nominal. Izinkan penyimpangan +/- 10%.:
Termal
Suhu lingkungan maksimum (Ta maks.): 40° C
Suhu permukaan maksimum, keadaan stabil, Ta=40° C: 65° C
Pendinginan: Sistem pendingin udara paksa
Total dilepas panas (dihitung, +/- 10%): 615 BTU/jam
Persetujuan
Keselamatan UE: EN 60598-2-17 + Corr. A2
EMC UE: EN 55 015, EN 55 103-1, EN 61 547
Barang Termasuk
Lampu Osram HQI-R 150: 97010101
Kabel daya 1,5 m, IEC 3-pin dan steker daya Schuko: 11501011
Kabel daya 2 m, IEC 3-pin dan konektor Edison: 11501501
Aksesori
Adaptor fiber, 75-350 pcs. (interval 25 pcs.) Ø 1 mm fiber, D= 30 mm: 91611035
Light Fiber LF120HL 10 m, Ø 12 mm: 91611070
Light Fiber LF120HL 20 m, Ø 12 mm: 91611071
Light Fiber LF120HL 60 m, Ø 12 mm: 91611072
Filter warna opsional: Lihat manual pengguna
Suku Cadang
Lampu Osram HQI-R 150: 97010101
Sekering utama 5,0 AT: 05020018
Informasi Pemesanan
FiberSource Q150, 220 V, 60 Hz: 90520300
FiberSource Q150, 230 V, 50 Hz: 90520200
FiberSource Q150, 250 V, 50 Hz: 90520202
