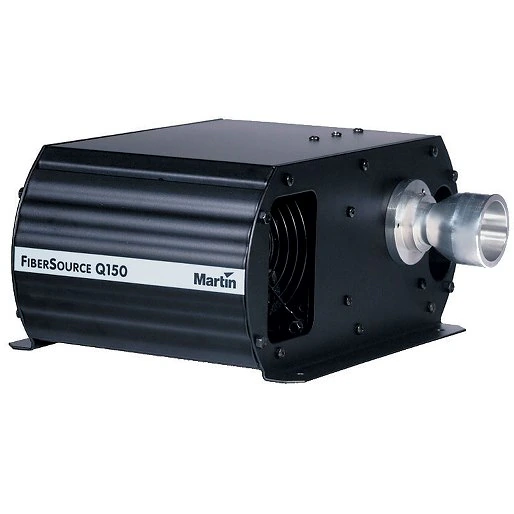

O FiberSource Q150 é um gerador de luz dedicado para aplicações de fibra óptica que pode aceitar até 300 fibras flexíveis de 1 mm, com emissão lateral ou terminal. Uma lâmpada de 150W com 6000 horas de funcionamento produz uma fonte de luz branca brilhante.
Imagens maiores
Vídeos
Características
- Lâmpada de 150W com 6000 horas de funcionamento incluída, produz uma fonte de luz branca brilhante.
- Aceita até 300 fibras flexíveis de 1 mm, com emissão lateral ou frontal.
- Luz colorida com a inserção de um filtro dicróico padrão de 52 mm.
- Compatível com todos os principais fabricantes de fibra.
- Versão especial com baixo ruído disponível para utilização em ambientes com temperatura ambiente controlada.
Mais detalhes
Físico
Comprimento: 230 mm
Largura: 317 mm
Altura: 139 mm
Peso: 5 kg
Lâmpada
Tipo: Halogéneo metálico de 150 W
Lâmpadas aprovadas: Osram HQI-R 150
Casquilho: Conector separado para fios de lâmpada integral
Controlo: Ligar/desligar remoto
Construção
Carcaça: Aço e alumínio
Acabamento: Revestimento eletrostático em pó
Cor: Preto (RAL 9005)
Classificação de proteção: IP20
Instalação
Orientação: Horizontal ou vertical com lâmpada horizontal
Distância mínima para materiais combustíveis: 0,1 m
Espaço mínimo em torno da ventoinha e entradas de ar: 0,1 m
Ligações
Ligação de alimentação: Tomada IEC de 3 pinos macho
Elétrico
Alimentação CA: 220/230/240/250 V, 50/60 Hz
Fusível principal: 5 AT (ação lenta)
Potência e Corrente Típicas
220 V, 60 Hz: 180 W, 1,0 A
230 V, 50 Hz: 180 W, 0,9 A
Medições realizadas à tensão nominal. Prever um desvio de +/- 10%.:
Térmico
Temperatura ambiente máxima (Ta máx.): 40° C
Temperatura de superfície máxima, estado estacionário, Ta=40° C: 65° C
Arrefecimento: Sistema de arrefecimento forçado por ar
Dissipação térmica total (calculada, +/- 10%): 615 BTU/hr.
Aprovações
Segurança UE: EN 60598-2-17 + Corr. A2
CEM UE: EN 55 015, EN 55 103-1, EN 61 547
Itens Inclusos
Lâmpada Osram HQI-R 150: 97010101
Cabo de alimentação de 1,5 m, conector IEC de 3 pinos e ficha Schuko: 11501011
Cabo de alimentação de 2 m, conector IEC de 3 pinos e conectores Edison: 11501501
Acessórios
Adaptador de fibra, 75-350 pcs. (intervalo de 25 pcs.) Ø 1 mm de fibra, D= 30 mm: 91611035
Fibra óptica de 10 m LF120HL, Ø 12 mm: 91611070
Fibra óptica de 20 m LF120HL, Ø 12 mm: 91611071
Fibra óptica de 60 m LF120HL, Ø 12 mm: 91611072
Filtros de cores opcionais: Consulte o manual do utilizador
Peças de Reposição
Lâmpada Osram HQI-R 150: 97010101
Fusível principal 5,0 AT: 05020018
Informações de Encomenda
FiberSource Q150, 220 V, 60 Hz: 90520300
FiberSource Q150, 230 V, 50 Hz: 90520200
FiberSource Q150, 250 V, 50 Hz: 90520202
