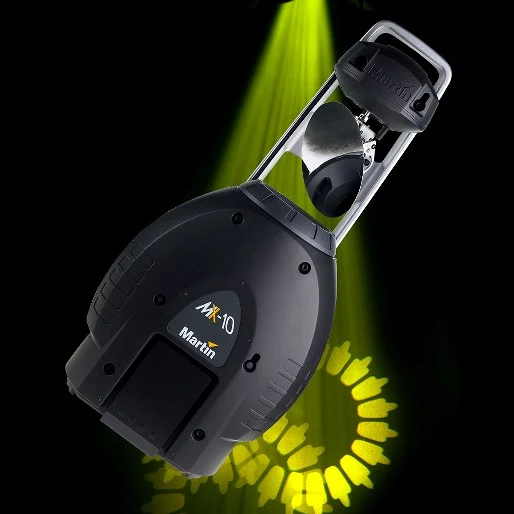

MX-10 adalah scanner discharge 250 W yang powerful dengan 12 warna yang dapat diganti, 8 gobo berputar terindeks yang dapat ditukar, dan prism 3-facet untuk efek yang brilliant.
Gambar Lebih Besar
Fitur
- Lampu discharge 250 W
- Masa pakai lampu panjang (3000 jam)
- 12 warna dapat ditukar plus terbuka
- 8 gobo berputar yang dapat diindeks dan ditukar plus terbuka
- Prisma berputar 3-facet yang dapat ditukar
- Shutter terpisah untuk efek stroboskop
- Cermin kecepatan tinggi
- Fokus bermotor
- Kontrol DMX
- Operasi berkelanjutan - tidak diperlukan waktu pendinginan
- 8 macro prisma/gobo praprograman untuk startup cepat
- Semua persetujuan keselamatan utama CE, ETL, dan CETL
- Diuji secara ketat untuk keandalan total
Keterangan Lebih Lanjut
Fisik Panjang: 735 mm Lebar: 340 mm Tinggi: 315 mm Berat: 22 kg
Efek Dinamis Roda warna: 12 warna (termasuk pemancar UV) + posisi terbuka, penuh dan terpisah, warna acak, rotasi berkelanjutan Roda gobo yang dapat diputar: 8 gobo yang dapat ditukar + terbuka, pengindeksan, rotasi berkelanjutan dan guncangan Prisma: Prisma berputar 3-segi yang dapat ditukar Shutter: Peredupan berkelanjutan 0 - 100%, efek strobe dan pulse yang dapat diubah & acak, pembukaan instan & blackout Fokus: Motorik, 2 m hingga 20 m Pan: 230° Tilt: 75°
Kontrol dan Pemrograman Opsi kontrol: DMX Saluran DMX: 13 Pengaturan dan pengalamatan: Panel kontrol dengan display LED Program makro yang dapat dipilih melalui DMX: 8 Protokol: USITT DMX512/1990 Penerima: RS-485 Opto-isolated Pembaruan firmware: Unggahan serial melalui tautan DMX
Lampu Tipe: Discharge 250 W Dipasang standar: Philips MSD 250/2 Suhu warna: 8500 K Masa pakai rata-rata: 3000 jam Soket: GY 9.5 Lampu alternatif yang disetujui: Osram HSD 250, Philips MSD 200
Data Fotometrik Sudut berkas: 18°
Konstruksi Rumah: Komposit yang diperkuat poliester Warna: Hitam Peringkat perlindungan: IP20
Gobo Diameter luar: 22,5 mm + 0/- 0,3 mm Diameter gambar maksimal: 17 mm Ketebalan maksimal: 1,8 mm Jenis kaca: Borofloat suhu tinggi atau lebih baik Lapisan kaca: Dikroik atau aluminium yang ditingkatkan Logam: Aluminium (baja hanya untuk penggunaan sementara)
Instalasi Orientasi: Apa pun Titik pemasangan: Lantai atau braket pemasangan yang dapat disesuaikan
Koneksi Koneksi data: XLR 3-pin yang mengunci Masuk kabel daya: IEC 3-pin
Listrik Daya AC: Dapat dipilih dengan tombol 100-120/208-240 V nominal, 50/60 Hz Sekering utama: 6,3 AT (pemutus lambat)
Daya dan Arus Khas 100 V, 60 Hz: 340 W, 4,1 A 120 V, 60 Hz: 340 W, 2,9 A 208 V, 60 Hz: 340 W, 1,8 A 230 V, 50 Hz: 360 W, 1,8 A 240 V, 50 Hz: 350 W, 1,6 A Pengukuran dibuat pada tegangan nominal. Perkenankan penyimpangan +/- 10%.:
Termal Suhu ambient maksimum (Ta maks.): 40° C Suhu permukaan maksimum, keadaan tunak, Ta=40° C: 50° C Disipasi panas khas (dihitung): 1230 BTU/jam
Persetujuan Keselamatan UE: EN 60598-1, EN 60598-2-17 EMC UE: EN 50 081-1, EN 50 082-1 Keselamatan US: ANSI/UL 1573 Keselamatan Kanada: CSA C22.2 No. 166
Item Terlampir Lampu Philips MSD 250/2 (terpasang): 97010100 Kabel daya 3 m, IEC 3-pin: 11501013 Manual pengguna: 35000117
Aksesori Prisma berputar 5-segi dalam pemegang: 91611062 Prisma berputar 9-segi dalam pemegang: 91611063 Jepit G: 91602003 Jepit half-coupler: 91602005
Suku Cadang Lampu Philips MSD 250/2: 97010100 Perakitan cermin pengganti
