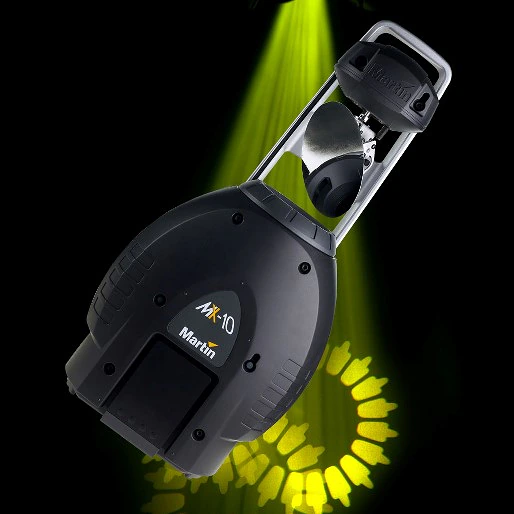

O MX-10 é um poderoso scanner de descarga de 250 W com 12 cores substituíveis, 8 gobo rotativos indexados intercambiáveis e um prisma de 3 facetas para efeitos brilhantes.
Imagens maiores
Características
- Lâmpada de descarga de 250 W
- Longa duração da lâmpada (3000 hrs)
- 12 cores intercambiáveis mais aberto
- 8 gobos rotativos indexáveis intercambiáveis mais aberto
- Prisma rotativo intercambiável de 3 faces
- Obturador separado para efeito estroboscópico
- Espelho de alta velocidade
- Foco motorizado
- Controlo DMX
- Funcionamento contínuo - sem tempo de arrefecimento necessário
- 8 macros pré-programados de prisma/gobo para arranque rápido
- Todas as principais aprovações de segurança CE, ETL e CETL
- Rigorosamente testado para confiabilidade total
Mais detalhes
Físico Comprimento: 735 mm Largura: 340 mm Altura: 315 mm Peso: 22 kg
Efeitos Dinâmicos Roda de cor: 12 cores (incl. transmissor UV) + posições aberta, total e dividida, cor aleatória, rotação contínua Roda de gobo rotativa: 8 gobos intercambiáveis + aberta, indexação, rotação contínua e tremulação Prisma: Prisma rotativo intercambiável de 3 facetas Obturador: Atenuação contínua 0 - 100%, efeitos de estroboscópio e pulso variável & aleatório, abertura instantânea & apagão Foco: Motorizado, 2 m a 20 m Panorâmica: 230° Inclinação: 75°
Controlo e Programação Opções de controlo: DMX Canais DMX: 13 Configuração e endereçamento: Painel de controlo com visor LED Programas de macro selecionáveis via DMX: 8 Protocolo: USITT DMX512/1990 Recetor: RS-485 opticamente isolado Atualização do firmware: Carregamento em série via ligação DMX
Lâmpada Tipo: Descarga 250 W Fornecida como padrão: Philips MSD 250/2 Temperatura de cor: 8500 K Vida útil média: 3000 horas Soquete: GY 9.5 Lâmpada(s) alternativa(s) aprovada(s): Osram HSD 250, Philips MSD 200
Dados Fotométricos Ângulo de feixe: 18°
Construção Invólucro: Compósito reforçado com poliéster Cor(es): Preto Grau de proteção: IP20
Gobos Diâmetro externo: 22,5 mm + 0/- 0,3 mm Diâmetro máximo da imagem: 17 mm Espessura máxima: 1,8 mm Tipo de vidro: Borofloat de alta temperatura ou superior Revestimento do vidro: Dicroico ou alumínio reforçado Metal: Alumínio (aço apenas para uso temporário)
Instalação Orientação: Qualquer Pontos de montagem: Chão ou suporte de montagem ajustável
Ligações Ligação de dados: XLR de 3 pinos com travagem Entrada de cabo de alimentação: IEC de 3 pinos
Elétrico Alimentação CA: Selecionável por comutador 100-120/208-240 V nominal, 50/60 Hz Fusível principal: 6,3 AT (ação lenta)
Potência e Corrente Típicas 100 V, 60 Hz: 340 W, 4,1 A 120 V, 60 Hz: 340 W, 2,9 A 208 V, 60 Hz: 340 W, 1,8 A 230 V, 50 Hz: 360 W, 1,8 A 240 V, 50 Hz: 350 W, 1,6 A Medições realizadas à tensão nominal. Permitir um desvio de +/- 10%.:
Térmico Temperatura ambiente máxima (Ta máx.): 40° C Temperatura superficial máxima, regime permanente, Ta=40° C: 50° C Dissipação térmica típica (calculada): 1230 BTU/hr.
Aprovações Segurança UE: EN 60598-1, EN 60598-2-17 CEM UE: EN 50 081-1, EN 50 082-1 Segurança EUA: ANSI/UL 1573 Segurança canadiana: CSA C22.2 No. 166
Itens Inclusos Lâmpada Philips MSD 250/2 (instalada): 97010100 Cabo de alimentação 3 m, IEC de 3 pinos: 11501013 Manual do utilizador: 35000117
Acessórios Prisma rotativo de 5 facetas em suporte: 91611062 Prisma rotativo de 9 facetas em suporte: 91611063 Braçadeira G: 91602003 Braçadeira de meio acoplador: 91602005
Peças de Substituição Lâmpada Philips MSD 250/2: 97010100 Conjunto de espelho de substituição:
