Martin P3 PowerPort 500 IP Install

Gambar Lebih Besar

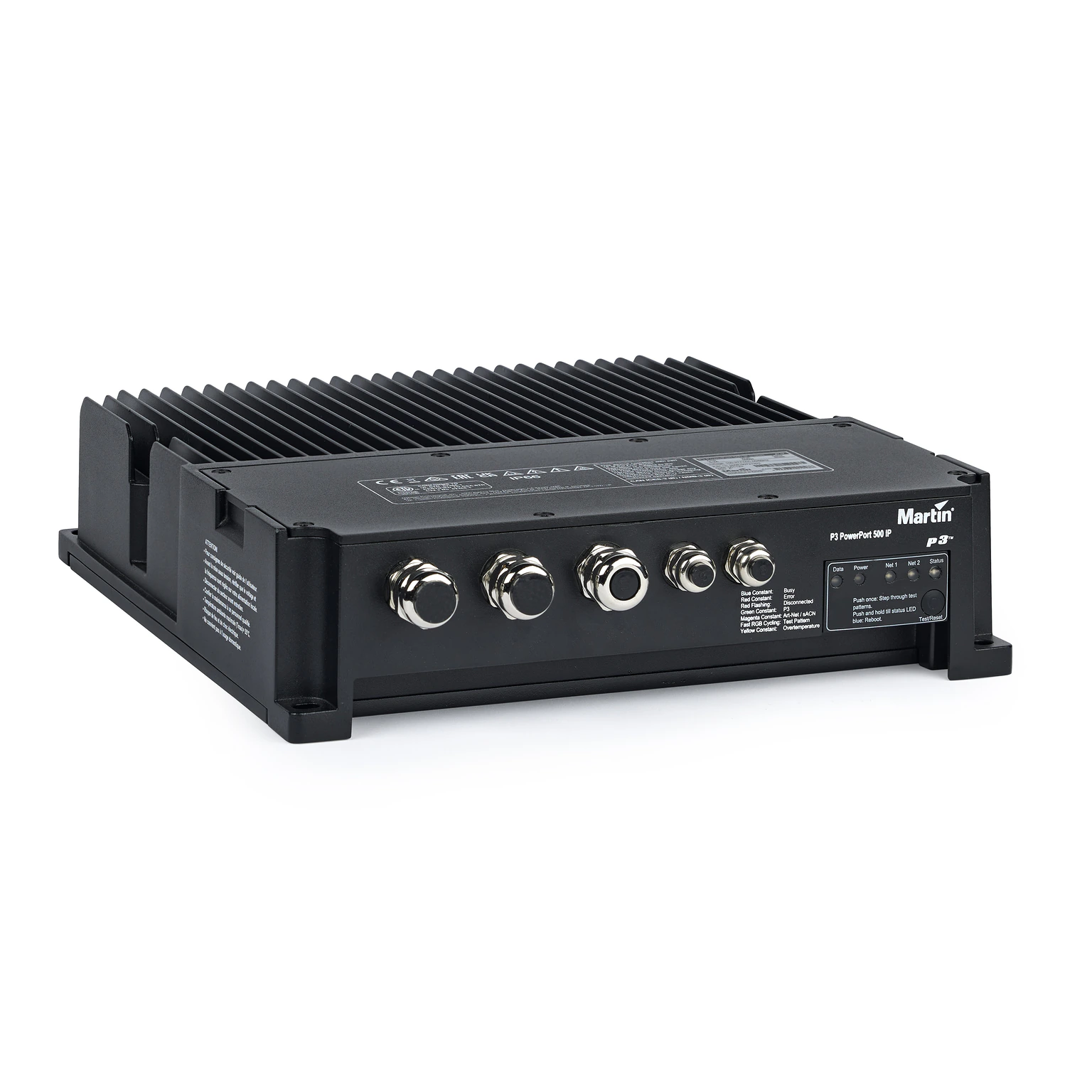

Martin P3 PowerPort 500 IP Install memberikan daya dan data yang mulus untuk Creative LED fixtures Martin dan ideal untuk aplikasi instalasi indoor/outdoor. Ini menggabungkan penyampaian daya yang stabil dengan distribusi data kecepatan tinggi dan kapasitas besar, menyederhanakan penyebaran fixture. Perumahan dirancang untuk instalasi di lingkungan paling keras.

Untuk memastikan fleksibilitas maksimal bagi desainer dan integrator, dapat digerakkan menggunakan protokol standar industri, termasuk Art-Net dan sACN serta protokol kontrol P3 pemenang penghargaan Martin. Tidak memerlukan konfigurasi atau setup lokal, memungkinkan penyebaran mudah dan memungkinkan catu daya ditempatkan pada jarak yang signifikan dari fixture pencahayaan. Mendukung kabel yang lebih panjang, lebih banyak fixture per daisy chain, dan cabang terpisah. Switch jaringan bawaan menghilangkan kebutuhan akan switch pihak ketiga, dan kontrol pembatasan daya meningkatkan jumlah fixture per daisy-chain sambil menerapkan tindakan hemat energi.

P3 PowerPort 500 IP Install adalah solusi yang kuat dan andal, karena melindungi semua input dan output terhadap kondisi kelebihan beban dan lonjakan serta teknologi bypass fail-safe bawaan mencegah kegagalan unit tunggal mengganggu seluruh jaringan. Sebagai tambahan, ini adalah unit tunggal yang memberikan data dan daya melalui satu kabel ke fixture. Lebih lanjut, dilengkapi LED indikasi status lokal dan tombol pengujian, menghilangkan kebutuhan seseorang untuk berada secara fisik di controller atau komputer.

Semua Creative LED fixtures dengan dukungan P3 PowerPort dapat dipasangkan dengan P3 PowerPort 500 IP Install, bahkan pada daisy-chain yang sama.

Fitur

Unit pasokan daya+data dalam/luar ruangan untuk instalasi fixture LED Martin Creative
Ideal untuk aplikasi instalasi
Fitur 1 output daya+data untuk koneksi fixture
Saklar jaringan bawaan untuk daisy-chaining yang mudah
LED status memberikan umpan balik waktu nyata
Tombol uji lokal untuk diagnostik yang mudah
Kontrol daya bawaan memungkinkan lebih banyak fixture per daisy-chain saat output penuh tidak diperlukan
Mode Hibernation bawaan memungkinkan penghematan energi saat sistem tidak digunakan
Kompatibel dengan Art-Net, sACN, dan Martin P3
Dilengkapi dengan terminal kabel internal untuk memfasilitasi kustomisasi panjang kabel di lokasi
Dapat dipasang di dinding
Rating IP66

Keterangan Lebih Lanjut

Solusi Martin P3 PowerPort ideal untuk System Integrators yang membangun sistem yang berisi fixture LED Martin Creative, perusahaan rental yang membuat armada fixture dan infrastruktur pendukung untuk mencakup berbagai aplikasi, dan pelanggan instalasi yang melengkapi instalasi fixture mereka dengan infrastruktur pendukung yang diperlukan.

Spesifikasi

Physical
Width: 325.0 mm (12.8 in.)
Height: 84.0 mm (3.3 in.)
Depth: 385.0 mm (15.2 in.)
Weight: 9.5 kg (20.9 lbs.)

Control and Programming
Control Protocols: P3, sACN, Art-Net and RDM over Art-Net
Protocol Detection: Automatic
Settings and Feedback: P3 or RDM over Art-Net
Unit identification: User-settable ID number
Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net
sACN Compliance: ANSI E1.31 - 2018
Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer
Ethernet Transceiver IN: 100/1000Mbit (with fail-safe bypass to Ethernet THRU)
Ethernet Transceiver THRU: 100/1000Mbit (with fail-safe bypass to Ethernet IN)
Ethernet Transceiver OUT: 100Mbit
Firmware Update: via Ethernet using Martin Companion or P3 System Controller

Control/User Interface External
Power Out Status: 1x Green LED
Ethernet Out Status: 1x Amber LED
Ethernet In/Thru Status 1-2: 2x Green+Amber LED
Device Status: 1x RGB LED
Device test and reset: Pushbutton to call up test patterns on fixtures connected to DCE output and reset device

Control/User Interface Internal
Fixtures Power Mode: DIP switch to force all connected fixtures in normal power, force all connected fixtures in half power or let controller decide (via P3 or RDM)
External User Interface Disable: DIP switch to disable all (5) external Status LEDs and the external pushbutton

Construction
Color: Matte Black
Housing Material: Aluminium
Protection Rating: IP 66
NEMA Enclosure Rating: Type 3
Impact Resistance: IK 08
Corrosion Resistance: ISO 12944-6: 2018; C5 High, Test regime ISO 9227, 1440h
Vibration resistance: 1.0g Sinusoidal (IEC 60068-2-6) and 0.7g RMS Random (IEC 60068-2-64)

Installation
Orientation: Any
Mounting: Flanges for installation on flat surface
Location: indoor or permanent outdoor

Connections
Power In/Thru: Toolless terminal block
Cable Glands: 2x M20*1.5 (power in/thru, supporting cables 8-13 mm) incl. closing plug
Ethernet In/Thru: 2x Toolless splice connection
Cable Glands: 2x M12*1.5 (ethernet in/thru, supporting cables 5-8 mm) incl. closing plug
DC Power output: Toolless terminal block
Network output: Toolless splice connection
Cable Gland: 1x M20*1.5 (DC power and network output, supporting cables 6.5-10.5 mm) incl. closing plug
Surge protection: 4 KV

Output Ports
Quantity: 1
Power: 48 VDC / 10 A
Ethernet: 100Mbit (P3, sACN, Art-Net)
Electrical
AC power: 100-277 V AC nominal, 50/60 Hz
Power supply unit: Auto-ranging electronic switch mode
Typical half-cycle RMS inrush current at 230 V, 50 Hz: 7.7 A
Typical earth-leakage current: 0.56 mA
Power Factor: 0.99 @ 100 V / 120 V / 208 V / 230 V / 240 V / 277 V
Max current draw: 5.5 A @ 100 V / 120 V , 3.0 A @ 208 V / 230 V / 240 V / 277 V
Typical current draw: 5.3 A @ 100 V / 120 V , 2.8 A @ 208 V / 230 V / 240 V / 277 V *
Power Consumption
Maximum: 500 W
Typical: 500 W *
Idle: 11 W *
Hibernation: 10 W *
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
Typical: output at full capacity with all connected fixtures at full output white.
Idle: output at full capacity with all connected fixtures at zero output.
Hibernation: output disabled; wake-up procedure required to re-use fixtures.

Thermal
Cooling: Convection
Maximum Ambient Temperature (Ta max): 55° C (131° F)
Minimum Ambient Temperature (Ta min): -30° C (-22° F)
Maximum Surface Temperature, steady state, at 40° C ambient: 61° C (142° F)
Typical Heat Dissipation (calculated, +/- 10%): 164 BTU/hr.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packaging

Approvals Global CB Certification/IECEE: IEC 62368-1 EU safety: EN 62368-1 EU EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US safety: UL 62368-1 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 62368-1 Canadian EMC: ICES-003 Class B Australia/NZ: RCM United Kingdom: UKCA
