VC-Grid 30
Tidak diproduksi

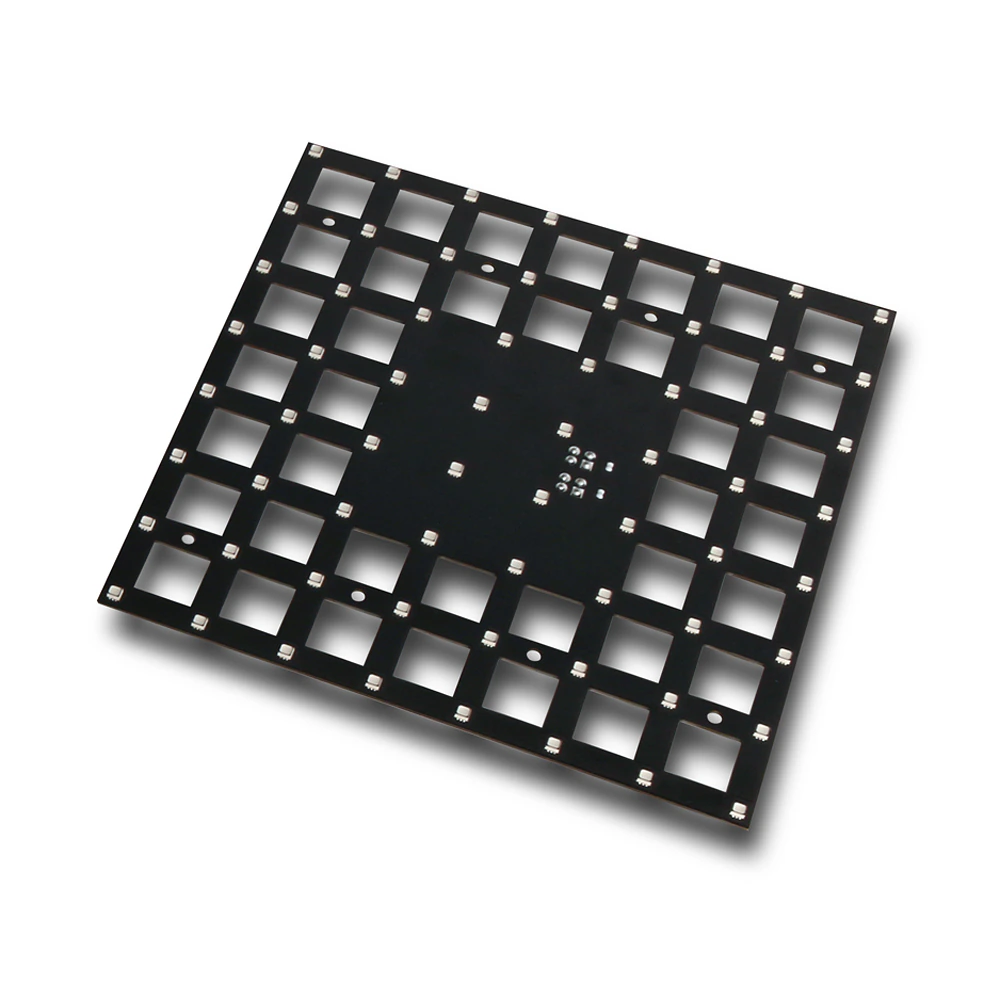

Ubin Video LED Kreatif dengan jarak piksel 30mm

VC-Grid 30
Gambar Lebih Besar

VC-Grid 30 adalah modul video LED berukuran kecil, 240 x 240 mm dengan jarak piksel 30 mm. Berguna dalam menciptakan solusi video LED yang disesuaikan dengan fleksibilitas artistik maksimal dan usaha minimal, ukuran kompak VC-Grid membuatnya sangat cocok untuk integrasi ke dalam desain panggung, elemen set, langit-langit kreatif, lobby dan banyak lagi. Digunakan dengan atau tanpa diffuser depan, beberapa VC-Grid dapat digabungkan dalam berbagai cara yang tidak terbatas untuk kebebasan desain maksimal. Kabel power/data gabungan memungkinkan VC-Grid untuk dihubungkan secara daisy-chain untuk pengaturan mudah dan pengkabelan yang lebih sedikit.

  • Rentang jarak piksel yang luas untuk setiap aplikasi
  • Pengkabelan, pemetaan, dan konfigurasi mudah
  • Terang dan dikalibrasi sepenuhnya untuk konsistensi optimal

Video





















Fitur

  • Pitch piksel 30 mm
  • 64 piksel yang dapat dikontrol secara individual
  • Kontrol DMX
  • Kontrol P3 dengan VideoMapping
  • Kontrol Hibrid DMX + P3 (beralih secara real-time antara DMX, PixelMapping, dan VideoMapping menggunakan saluran P3 Switch)
  • Kecerahan 2750 nit
  • 8250 lumen per meter persegi
  • Teknologi pemrosesan gambar 16-bit per warna berkualitas tinggi
  • Kalibrasi kecerahan dan warna tingkat piksel untuk kualitas gambar optimal dan kecocokan antar produk
  • Pemetaan dan pengalamatan intuitif melalui P3 System Controller
  • Input daya/data gabungan (kabel tunggal untuk input daya dan data)
  • Daya/data thru gabungan (untuk menghubungkan beberapa VC-Grid secara daisy-chain)
  • Didukung oleh pemroses daya dan data terintegrasi (P3 PowerPort 1500 atau DMX PowerPort 375) dan sistem kabel sederhana
  • Desain khusus tersedia atas permintaan (pitch piksel dan dimensi modul)

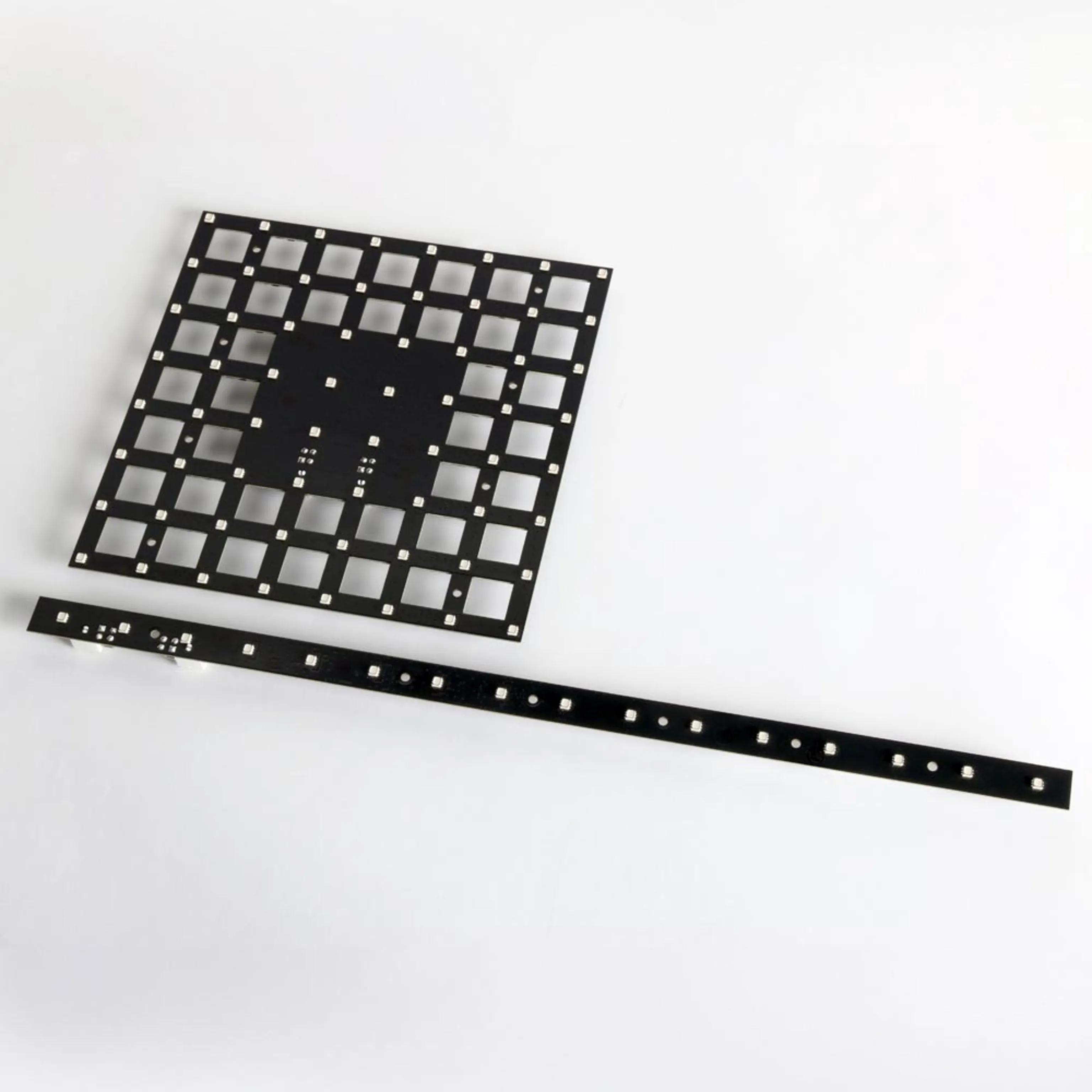

  • Kompatibel dengan VC-Strip 30

Spesifikasi

  • Physical Length: 240 mm (9.5 in.) * Width: 240 mm (9.5 in.) * Height: 15 mm (0.6 in.) Weight: 157 g (0.35 lbs.) *Including 20 mm (0.8 in.) board-to-board gap
    Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller

    Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/192 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 195
    P3 Video Processing

    Brightness control
    Gamma correction and control
    Color temperature control
    Color space control
    Calibration processing
    Synchronization
    Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device
    Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer's test conditions.
    Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)

    Pitch (pixel center-to-center): 30.00 mm Total output, calibrated mode: 2750 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 8250 lumen per square meter LED Array VC-Grid 30 8x8: 8 x 8

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)
    Construction Base: Black FR4 circuit board Transparency through module (unmasked area): 44% Protection rating: IP20 RoHS compliant
  • Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Grid™ 8x8 30 modules per daisy-chain: 12
    Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector
    Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Grid 30 8x8: 25 W
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:

    VC-Grid 30 8x8: 85 BTU/hr
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant
    Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1
    Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com
    Accessories VC-Grid 15/30/60 Mounting Frames, set of 10: P/N 91611560 Input cables:

    Power+Data Adapter XLR4-PCB, 0.25 m (0.9 ft.): P/N 91616035
    Power+Data Adapter XLR5+Power-XLR4, 0.25 m (0.9 ft.): P/N 91616037
    Power+Data Adapter XLR5+XLR4-XLR4, 0.25 m (0.8 ft.): P/N 91616038
    Power+Data Adapter XLR5+Tripi-XLR4, 0.25 m (0.9 ft.): P/N 91616039

     VC-Grid to VC-Grid link cables:

    Power+Data Cable PCB-PCB, 200 mm (7.9 in.): P/N 91616025
    Power+Data Cable PCB-PCB, 400 mm (15.8 in.): P/N 91616026
    Power+Data Cable PCB-PCB, 600 mm (23.7 in.): P/N 91616027
    Power+Data Cable PCB-PCB, 800 mm (31.5 in.): P/N 91616028
    Power+Data Cable PCB-PCB, 1000 mm (39.4 in.): P/N 91616029

     Extension cables:

    Power+Data Cable XLR4-XLR4, 1 m (3.3 ft.): P/N 91616030
    Power+Data Cable XLR4-XLR4, 2.5 m (8.2 ft.): P/N 91616031
    Power+Data Cable XLR4-XLR4, 5 m (16.4 ft.): P/N 91616032
    Power+Data Cable XLR4-XLR4, 10 m (32.8 ft.): P/N 91616033
    Power+Data Cable XLR4-XLR4, 25 m (82.1 ft.): P/N 91616034

     Output/throughput cables:

    Power+Data Adapter PCB-XLR4, 0.25 m (0.9 ft.): P/N 91616036
    Power+Data Adapter XLR4-XLR5, 0.25 m (0.9 ft.): P/N 91616040

     Cable without connectors:

    Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
    Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
    Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017
    Ordering Information VC-Grid™ 8x8 30 RGB: P/N 90357550 (to be ordered in multiples of 4)
