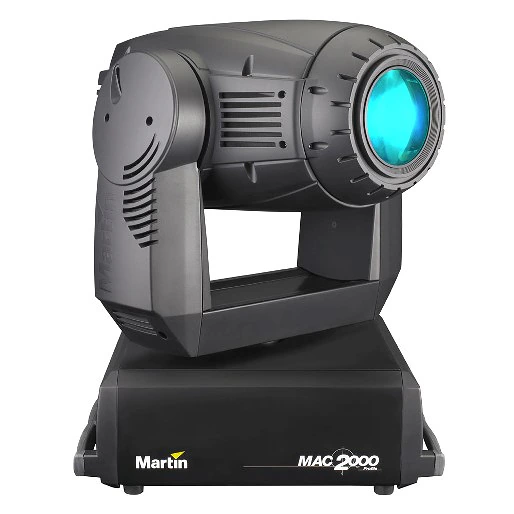

Il MAC 2000 Profile è un luminare ad alte prestazioni con sistema di animazione gobos, miscelazione CMY completa e sistema di cornici, ruota effetti e ruota colore e gobos combinata.
Immagini più grandi
Caratteristiche
- Lampada a scarica ad arco corto da 1200 W
- Sistema di miscelazione colore CMY
- Ruota colore/gobo combinata a 7 posizioni più aperta
- CTC variabile
- 2 x 5 gobos rotanti indicizzabili più aperta
- Frost variabile, prisma a 3 facce e beamshaper
- Iride motorizzata
- Effetto stroboscopico 2 - 10 Hz, effetti pulse, apertura istantanea e blackout
- Zoom e messa a fuoco motorizzati
- Dimmerazione meccanica
- Escursione pan e tilt di 540°/267°
- Design modulare per facile manutenzione e assistenza
- Ballast elettronico opzionale con riavvio lampada a caldo e luce senza sfarfallio
- Controllo ventilatore variabile per un funzionamento più silenzioso
Ulteriori dettagli
Fisico Lunghezza: 408 mm Larghezza: 490 mm Altezza: 743 mm, testa dritta Peso: 38 kg, modello ballast elettronico Peso: 45 kg
Effetti Dinamici Miscelazione colori: CMY, variabile indipendentemente 0 - 100% Controllo temperatura colore: 0 - 178 mireds, continuamente variabile Ruota colori/gobo: 4 filtri intercambiabili (incl. trasmettitore UV), 3 gobos in vetro intercambiabili + apertura, colori pieni e divisi, rotazione continua Gobos rotanti: 2 ruote, ognuna con 5 gobos intercambiabili + apertura, posizionamento, rotazione continua gobo, shake Effetti fascio: Ruota effetti con frost variabile, beam shaper rotante e prisma 3-facce rotante Dimmer meccanico: 0 - 100% Otturatore: Effetto stroboscopico 2 - 10 Hz, effetti impulso, apertura istantanea e blackout Iris: 15 - 100% diametro, effetti impulso Messa a fuoco: 2 m fino a infinito Zoom: 10° - 28° Pan: 540° Tilt: 267°
Controllo e Programmazione Canali DMX: 20/24 Impostazione e indirizzamento: Pannello di controllo con display LED Controllo a 16-bit: Gobos rotanti, pan & tilt Opzioni di controllo movimento: Tracking e vettore Protocollo: USITT DMX512/1990 Ricevitore: RS-485 optoisolato Aggiornamento firmware: Upload seriale via collegamento DMX
Lampada Tipo: Scarica ad arco corto 1200 W Fornito come standard: Philips MSR 1200 SA/DE Gold Temperatura colore: 6000 K CRI (Indice di resa cromatica): >85 Durata media: 750 ore Riaccensione immediata: Sì su modelli con ballast elettronico Portalampada: SFc 10-4 doppia estremità con chiave Ballast: Elettronico (modelli E) o magnetico Lampade alternative approvate: Osram HTI 1200 D7/60 SharXS
Costruzione Colore/i: Nero Alloggiamento: Composito rinforzato in fibra resistente ai raggi UV Riflettore: Vetro, luce fredda Grado di protezione: IP20
Gobos Diametro esterno: 37,5 mm +0/- 0,3 mm Diametro massimo immagine: 30 mm Spessore massimo: 7 mm (vetro), 0,5 mm alluminio Vetro consigliato: Borofloat ad alta temperatura o migliore con rivestimento dicroico o alluminio migliorato
Installazione Punti di montaggio: 4 coppie di serrature a rotazione di 1/4, orientamento a 45° possibile Orientamento: Qualsiasi
Connessioni Ingresso alimentazione AC: Cavo integrale 3 m senza spina di alimentazione Ingresso/uscita dati DMX: XLR bloccante a 3-pin e 5-pin
Elettrico Alimentazione AC: 100-120/208-240 V nominali, 50/60 Hz (ballast elettronico) Alimentazione AC: 200-240 V nominali, 50/60 Hz (ballast magnetico) Alimentatore: Switching mode elettronico ad autorange (modelli con ballast elettronico) Fusibile principale: 15 AT (x 2, per uso con alimentazione 208-240 V) Fusibile principale: 20 AT (x 2, per uso con alimentazione 100-120 V)
Potenza e Corrente Tipiche Ballast Elettronico: 100 V, 50 Hz: 1590 W, 19,8 A 100 V, 60 Hz: 1560 W, 19,3 A 120 V, 50 Hz: 1560 W, 16,8 A 120 V, 60 Hz: 1540 W, 16,3 A 208 V, 50 Hz: 1470 W, 10,5 A 208 V, 60 Hz: 1470 W, 10,3 A 230 V, 50 Hz: 1480 W, 9,6 A 230 V, 60 Hz: 1470 W, 9,4 A 250 V, 50 Hz: 1480 W, 8,6 A 250 V, 60 Hz: 1480 W, 8,5 A Ballast Magnetico: 208 V, 50 Hz: 1520 W, 9,3 A 208 V, 60 Hz: 1410 W, 7,5 A 230 V, 50 Hz: 1470 W, 7,6 A 230 V, 60 Hz: 1450 W, 7 A
Download
Specifications
| Dimensione | |
Photometric Data
versione A,
aggiornato: mag 2018
|
|
|
MAC 2000 Profile DMX table
versione 1,
aggiornato: mag 2018
|
|
|
|
61,1 KB |
|
|
419 KB |
|
|
10,8 KB |
|
|
11,2 KB |
|
|
13,5 KB |
|
|
11,9 KB |
versione L,
aggiornato: ott 2020
Manuals
| Dimensione | |
|
|
3,79 MB |
|
|
3,37 MB |
|
|
995 KB |
|
|
2,88 MB |
|
|
3 MB |
|
|
4,22 MB |
versione B,
aggiornato: ott 2020
versione L,
aggiornato: ott 2020
Illustrations
| Dimensione | |
|
MAC 2000 Profile, MAC 2000 Profile II- Gobo configuration
versione A,
aggiornato: mag 2018
|
|
|
|
207 KB |
|
|
208 KB |
|
|
531 KB |
|
|
139 KB |
|
|
50,6 KB |
|
|
547 KB |
Compliances
| Dimensione | |
| 68,9 KB |
versione B,
aggiornato: ott 2020
Software
| Dimensione | |
|
|
91,7 KB |
Parts
| Dimensione | |
|
Universal Flight Case
versione A,
aggiornato: mag 2018
|
|
|
Wash Colors for the Profile
versione A,
aggiornato: mag 2018
|
|
|
MP-2 Uploader
versione A,
aggiornato: mag 2018
|
|
|
Optional Wide Angle Lens
versione A,
aggiornato: mag 2018
|
Service Notes
| Dimensione | |
|
Lamp Explosion Detection Improved
versione A,
aggiornato: mag 2018
|
|
|
Lampholder Replacement
versione A,
aggiornato: mag 2018
|
|
|
Measure Length of OSRAM 1200 Watt Lamps
versione A,
aggiornato: mag 2018
|
|
|
Time lag fuses in all MAC 2000 Series fixtures
versione A,
aggiornato: mag 2018
|
|
|
New Flightcases
versione A,
aggiornato: mag 2018
|
|
|
Effect Cooling Fan Filter PCB Reduces Noise
versione A,
aggiornato: mag 2018
|
|
|
|
1,95 MB |
|
CPFC Capacitor Replacement Recommendation
versione B,
aggiornato: mag 2018
|
|
|
DMX cables now optional accessories
versione A,
aggiornato: mag 2018
|
|
|
|
43,4 KB |
Hints and Tips
| Dimensione | |
|
Keep Tension on Rotating Effect Locking Plate Spring
versione A,
aggiornato: mag 2018
|
|
|
Electrical safety test equipment
versione B,
aggiornato: mag 2018
|
|
|
Gobo Orientation Critical
versione A,
aggiornato: mag 2018
|
|
|
Metal Gobos
versione A,
aggiornato: mag 2018
|
|
|
Tempest Dome Approved Up To 40° C
versione A,
aggiornato: mag 2018
|
|
|
Tempest Lighting Enclosure
versione B,
aggiornato: mag 2018
|
|
|
Uploading via LJ 4064 Card
versione A,
aggiornato: mag 2018
|
|
|
Serial Upload Compatibility Issues
versione A,
aggiornato: mag 2018
|
|
|
New Dome from Tempest Lighting
versione A,
aggiornato: mag 2018
|
|
|
Clean the Fans!
versione A,
aggiornato: mag 2018
|
|
|
Discharge Lighting Shutdown Guidelines
versione A,
aggiornato: mag 2018
|
|
|
20 A Fuse Required in MAC 2000 E at 100 or 120 Volts
versione A,
aggiornato: mag 2018
|
|
|
|
43,4 KB |
|
|
43,4 KB |
Firmware
| Dimensione | |
|
|
