간편하고 경제적인 하드웨어 기반 제어 솔루션을 위한 강력한 재생 컨트롤러입니다.
- LightJockey에서 최대 512개의 DMX 채널 녹음
- 시퀀스의 수동 선택으로 간편한 재생
- 최대 10개의 시퀀스 서브 리스트

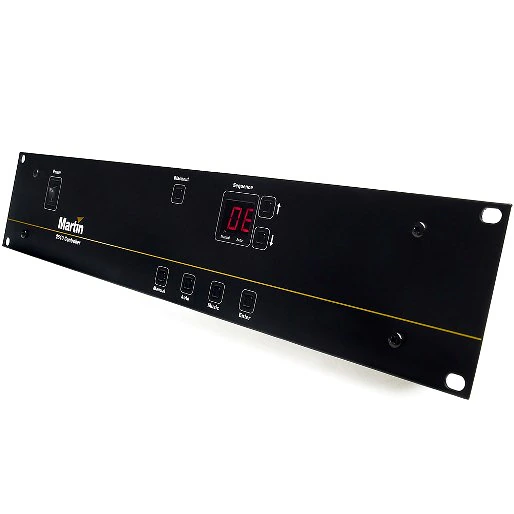

더 큰 이미지
기능
- 블랙아웃 기능
- 시퀀스 수동 선택을 통한 간편한 재생
- 씬 트리거를 위한 음악 입력
- LightJockey에서 최대 512 DMX 채널 녹화
- 최대 10개의 시퀀스 하위 목록
상세 정보
물리적 사양
길이: 483 mm (19.1 in.)
폭: 65 mm (2.6 in.)
높이: 89 mm (3.5 in.)
무게: 1.0 kg (2.2 lbs.)
제어/사용자 인터페이스
2자리 LED 디스플레이
메뉴 위/아래 버튼 및 직접 액세스 펑션 키
구조
하우징: 스틸 및 알루미늄
마감: 정전 분체 도장
설치
19인치 랙마운트 (2U)
연결
AC 전원 입력: 1.5 m 케이블 테일, 전원 플러그 미포함
데이터 입력: DB9 커넥터를 통한 RS-232
데이터 출력: 3핀 XLR을 통한 RS-485, DMX 규격 준수로 변환하려면 극성 반전 어댑터 필요
전기 사양
AC 전원: 미국 모델 100-120 V 정격, 50/60 Hz, EU 모델 208-240 V 정격, 50/60 Hz
일반 전력 및 전류
120 V, 60 Hz: 3 W, 0.1 A
230 V, 50 Hz: 3 W, 0.1 A
인증
EU 안전: EN 60950
EU EMC: EN 55103-1, EN 55103-2
주문 정보
2510 컨트롤러, 512 DMX, 100-130 V: P/N 90716100
2510 컨트롤러, 512 DMX, 220-240 V: P/N 90716000
