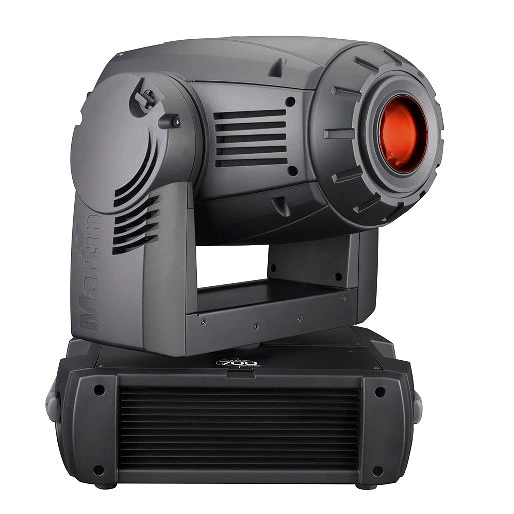

Martin MAC 700 Profile

더 큰 이미지

MAC 700 Profile은 동급 제품을 능가하는 출력과 광학 정밀도를 갖춘 컴팩트하고 강력한 조명기구입니다. 풀 CMY 색상 믹싱 시스템과 8포지션 컬러 휠, 섬세하거나 극적인 효과를 연출하는 특허받은 고보 애니메이션 시스템을 결합했습니다. 회전식 고보, 고정식 고보, 아이리스, 줌 시스템 및 회전식 프리즘도 탑재하고 있습니다.

기능

700 W 쇼트 아크 방전 램프
최대 14700 루멘의 총 출력
CMY 색상 혼합 시스템
8 포지션 컬러 휠 + 오픈
전체 이동/방향 제어 기능이 있는 고보 애니메이션 휠
교체 가능한 3면 회전 프리즘
모터식 아이리스
고속 스트로브 효과 (최대 10 Hz)
모터식 줌 및 포커스
기계식 디밍
팬(Pan) 및 틸트 범위 540°/246°
핫 램프 재점화 및 깜빡임 없는 조명 기능이 있는 전자식 밸러스트
저소음 작동을 위한 가변 냉각팬 제어
9개의 정적 고보 + 오픈
6개의 인덱싱 가능한 회전 고보 + 오픈

상세 정보

Physical Length: 450 mm Width: 365 mm Height: 636 mm, head straight up Weight: 34.5 kg

Dynamic Effects Color mixing: CMY, independently variable 0 - 100% Color wheel: 8 interchangeable dichroic filters (6 colors and 2 CTC) + open, indexing, continuous rotation, random color Rotating gobo wheel: 6 interchangeable gobos + open, indexing, continuous gobo rotation & scrolling, shake Static gobo wheel: 9 interchangeable gobos + open, indexing, continuous rotation, random gobo Gobo animation: Interchangeable animation wheel, indexing, continuous rotation with variable angle, speed and direction Prism: Interchangeable 3-facet rotating prism Iris: 0 - 100%, pulse effects Mechanical dimmer: 0 - 100% Shutter: Strobe effect 2 - 10 Hz, pulse effects, instant open and blackout Focus: 2 m to infinity Zoom: 16° - 30°, cut-off angles, with diffuser installed Pan: 540° Tilt: 246°

Control and Programming DMX channels: 23/31 Setting and addressing: Control panel with LED display 16-bit control: CMY, color wheel, rotating gobos, gobo animation, mechanical dimmer, focus, zoom, pan & tilt Movement control options: Tracking and vector Protocol: USITT DMX512/1990 Receiver: Opto-isolated RS-485 Firmware update: Serial upload via DMX link

Lamp Type: 700 W short-arc discharge Fitted as standard: Osram HTI 700/D4/75 Color temperature: 7500 K CRI (Color rendering index): >85 Average lifetime: 750 hours Hot restrike: Yes Socket: Double-ended SFc 10-4 with key Ballast: Electronic Approved alternative lamp(s): Philips MSR Gold 700 SA/2 DE

Construction Color(s): Black Housing: UV-resistant fiber-reinforced composite Reflector: Glass, cold light Protection rating: IP20

Gobos Outside diameter: 27.9 mm +0/- 0.3 mm Maximum image diameter: 23 mm Maximum thickness: 1.1 mm in static slots, 4 mm in rotating slots Recommended glass: High-temperature Borofloat or better with dichroic or enhanced aluminum coating Recommended metal: 0.5 mm aluminum

Gobo Animation Wheel Outside diameter: 116 mm +0/- 0.25 mm Image outer diameter: 112 mm Image inner diameter: 32 mm Construction: 0.5 mm aluminum, magnetic mounting

Installation Mounting points: 2 pairs of 1/4-turn locks Orientation: Any

Connections AC power input: 3 m integral cable without power plug DMX data in/out: 3-pin and 5-pin locking XLR

Electrical AC power: 100-120/208-240 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Main fuse (100-120 V power): 15 AT (slow blow) Main fuse (208-240 V power): 10 AT (slow blow)

Typical Power and Current 100 V, 60 Hz: 1019 W, 10.3 A, PF 0.996 110 V, 60 Hz: 977 W, 9.0 A, PF 0.995 120 V, 60 Hz: 988 W, 8.3 A, PF 0.995 208 V, 60 Hz: 949 W, 4.7 A, PF 0.976 230 V, 50 Hz: 944 W, 4.2 A, PF 0.973 240 V, 50 Hz: 940 W, 4.0 A, PF 0.970 250 V, 50 Hz: 940 W, 3.9 A, PF 0.966 Measurements made at nominal voltage. Allow for a deviation of +/- 10%.:

Thermal Cooling: Filtered forced air (temperature-regulated, low noise) Maximum ambient temperature (Ta max.): 40° C Maximum surface temperature, steady state, Ta=40° C: 160° C Total heat dissipation (calculated, +/- 10% at 110 V, 60 Hz / 230 V, 50 Hz): 3340 / 3190 BTU/hr.

Approvals EU safety: EN 60598-1, EN 60598-2-17 EU EMC: EN 55 015, EN 55 103-1, EN 61 547 US safety: ANSI/UL 1573 Canadian safety: CSA C22.2 No. 166

Included Items Osram HTI 700/D4/75 lamp (installed): 97010212 Radial breakup gobo animation wheel (installed): 62325048 5 extra metal gobos and extra spring: 10 AT main fuse (installed): 05020025 15 AT main fuse: 05020027 Two Omega clamp attachment brackets with 1/4-turn fasteners: 91602001 User manual: 35000137

Accessories Philips MSR Gold 700 SA/2 DE lamp: 97010312 GE CSR700/S/DE/60 lamp: 97010240 Spiral breakup gobo animation wheel: 62325049 Linear breakup gobo animation wheel: 62325050 Coarse tangential gobo animation wheel: 62325051 Cloud breakup gobo animation wheel: 62325094 Elliptical breakup gobo animation wheel: 62325095 Wash filter for MAC 700 Profile: 91614028 G-clamp: 91602003 Half-coupler clamp: 91602005 Quick trigger clamp: 91602007 T-shaped omega bracket with quarter-turn fasteners: 91602008 Double flightcase, MAC 550 Profile, MAC 700 Wash, MAC 700 Profile: 91510020 Super Truss 20.5" mounting plate with half-couplers: 91602014

Related Items Martin USB Duo™ DMX Interface Box: 90703010

Spare Parts Osram HTI 700/D4/75 lamp: 97010212 Air filter (head, side): 20800170 6.3 AT main fuse: 05020020 15 AT main fuse: 05020027

Ordering Information MAC 700 Profile in cardboard box: 90207000 MAC 700 Profile in double flightcase: 90207001
