Martin Exterior DC-Feeder

큰 이미지

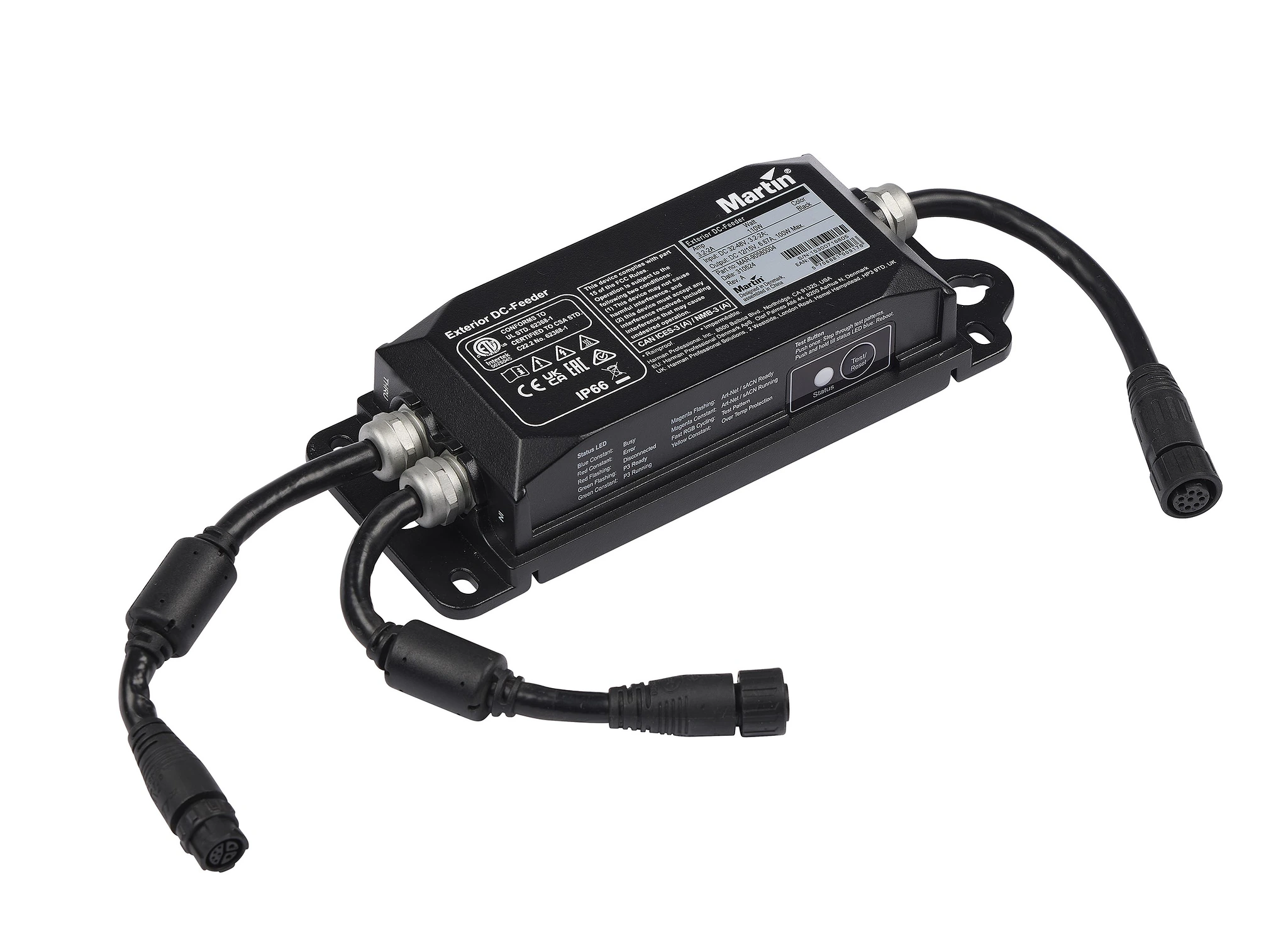

Martin Exterior DC-Feeder는 Exterior Dot-1/4/9 Pro 시리즈를 위한 스마트 멀티 프로토콜 드라이버 박스입니다. 컴팩트한 디자인과 IP66 등급 덕분에 Exterior Dot-1/4/9 Pro 문자열의 분리 설치에 완벽하게 적합합니다. Exterior DC-Feeder는 조명이 위치한 위치에서 상당한 거리에도 불구하고 문자열에 깨끗하고 안정적인 전력을 공급합니다. Exterior DC-Feeder는 P3 PowerPort 2000, P3 PowerPort 500 IP, DCE PSU 240 IP 및 서드파티 48 VDC 전원 공급 장치와 호환됩니다.

비교할 수 없는 성능, 적응성 및 직관적인 작동을 통합하는 Exterior Dot Pro 가족은 조명 디자이너와 전문가들이 전통 시스템의 한계를 초월하도록 돕는 것에 그치지 않고, 창의적인 비디오 디자인의 경계를 재정의하도록 영감을 줍니다.

특징

Fully-weatherized housing (IP66, IK08 and C-5 High corrosion rating)
Martin P3/Art-Net/sACN compatible (automatic protocol detection)
48 VDC input
Fail-safe bypass of Ethernet signal
Local status LED and pushbutton to call up test patterns
Setup and Addressing via RDM over Art-Net or Martin P3
Real-time status feedback via RDM over Art-Net and Martin P3
Thermal protection with automatic power reduction
Hybrid power + data input (single cable for power and data input)
Hybrid power + data thru (to daisy-chain multiple DC-Feeders)
Hybrid power + data output (to Exterior Dot Pro strings)
Hot-pluggable connectors
Surface- and truss-mountable
Shipped in FSC-certified carboard packaging
5-year warranty

사양

Physical Length: 237 mm (9.3 in.) including flange bracket Width: 92 mm (3.6in.) Height: 46 mm (1.8 in.) Weight: 1.4 kg (3.1 lbs.)

Control and Programming Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic Setting and addressing: Martin P3 System controller or RDM (over Art-Net)--compliant controller Fixture Identification: User-settable ID number RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 - 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer Ethernet Transceiver: 10/100Mbit (with fail-safe bypass) Firmware update: Via Ethernet using Martin Companion / P3 System Controller

Control/User Interface Device status: Multicolor status LED Device test and reset: Push button to call up local test patterns and reset device

Construction Housing: Aluminum Color: Black Surface treatment: Anodized and electrostatic powder-coated Protection rating: IP66 Effective Projected Area (EPA): 0.029 m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Orientation: Any Surface mounting: Four M6 mounting slots Truss mounting: M12 mounting hole for standard rigging clamp

Connections Input: DCE connector cable tail for Power & data input, IP67 Thru: DCE connector cable tail for Power & data thru, IP67 Output: Cable tail with connector for Exterior Dot Pro string, IP67 Protection: Hot-pluggable

Electrical Nominal input voltage: 48 VDC +/- 4% Output voltage : 15 VDC Power supply options: Martin P3 PowerPort 2000, P3 PowerPort 500 IP Install, P3 PowerPort 500 IP Rental, Martin DCE PSU 240 IP or generic 48 VDC PSU Surge protection: 4KV
Power Consumption Maximum Power Consumption: 110 W at full load Idle: 5.0 W Hibernation: 2.2 W
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity. Maximum at full intensity, full white. Idle at zero intensity. Hibernation: zero intensity, wake-up procedure to re-use fixture

Thermal Cooling: Convectionmaximum Maximum ambient temperature (Ta max.): 55° C (131° F)* Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 34 BTU/hr at full load
*Above this temperature, the AC-Feeder regulates output to protect from overheating

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer box

Approvals EU safety: EN 62368-1 EU EMC: EN55032, EN55035, EN61000-3-2, EN61000-3-3 US safety: UL 62368-1 US EMC: FCC 47 CRF § 15 Class A Canadian safety: CSA C22.2 No. 62368-1 Canadian EMC: ICES-003 Class A Australia/NZ: RCM United Kingdom: UKCA

Related Items
P3-175 System Controller: P/N MAR-90721100
P3-275 System Controller: P/N MAR-90721101
P3-PC System Controller: Free download from www.martin.com
Martin Companion Free download from www.martin.com
Exterior Dot-1 Pro, 115mm, 100 pcs, 2m lead-in: P/N MAR-90580000
Exterior Dot-4 Pro, 200mm, 64 pcs, 2m lead: P/N MAR-90580001
Exterior Dot-9 Pro, 400mm, 36 pcs 2m lead: P/N MAR-90580002

Accessories

Power and Data Supply Units
P3 PowerPort 2000: P/N MAR-90721200
P3 PowerPort 500 IP Rental: P/N MAR-90721201
P3 PowerPort 500 IP Install: P/N MAR-90721202
DCE PSU 240 IP: P/N MAR-90721203

Data Splitter & Booster for Split or Extended Cable Runs
DCE DataSplitterBooster IP: P/N MAR-90721204

Pre-Assembled Hybrid DCE Cables
DC + Ethernet Cable DCE-DCE 1m: P/N MAR-91700100
DC + Ethernet Cable DCE-DCE 2.5m: P/N MAR-91700101
DC + Ethernet Cable DCE-DCE 5m: P/N MAR-91700102
DC + Ethernet Cable DCE-DCE 10m: P/N MAR-91700103
DC + Ethernet Cable DCE-DCE 25m: P/N MAR-91700104

Bulk Hybrid DCE Cables
DC + Ethernet Cable 100m: P/N MAR-91700105
DC + Ethernet Cable LSZH 100m: P/N MAR-91700106

Field-Installable DCE Connectors
Field-installable Connector DCE Male: P/N MAR-91700107
Field-installable Connector DCE Female: P/N MAR-91700108

Closing Caps for DCE Connectors
Closing Cap Male DCE Connector: P/N MAR-91700109
Closing Cap Female DCE Connector: P/N MAR-91700110

Hybrid DCE Adapters
DC + Ethernet Adapter DCE Male-Male: P/N MAR-91700111
DC + Ethernet Adapter DCE Female-Female: P/N MAR-91700112
DC + Ethernet Adapter EtherCON+Wires to DCE: P/N MAR-91700113
DC + Ethernet Adapter DCE to EtherCON: P/N MAR-91700114
DC + Ethernet Adapter Bare Wires to DCE: P/N MAR-91700115

Ordering Information Exterior DC-Feeder: P/N MAR-90580004
