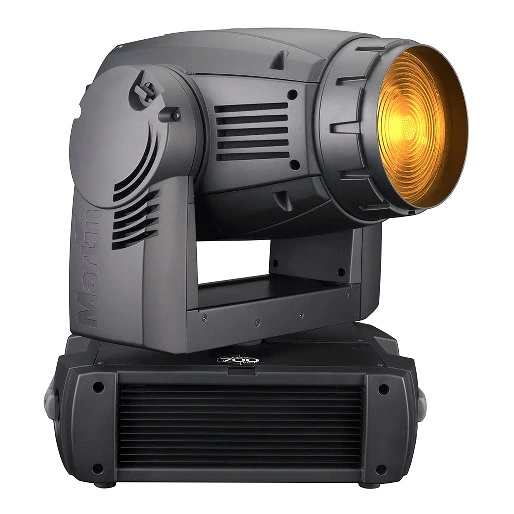

Martin MAC 700 Wash

물리적 사양 길이: 450 mm 폭: 365 mm 높이: 656 mm, 헤드 수직 상태 무게: 32 kg

다이나믹 이펙트 컬러 믹싱: CMY, 독립 가변 0 - 100% 컬러 휠: 교체 가능 필터 8개 (컬러 5개, UV, 하프 마이너스 그린, CTC) + 오픈 색온도 제어: 0 - 100% 기계식 디머: 0 - 100% 셔터: 스트로브 효과 2 - 10 Hz, 랜덤 스트로브, 펄스 효과 빔셰이퍼: 0° - 360° 인덱싱, 연속 회전 줌: 12.5° - 66°, 1/10 피크 앵글 팬: 540° 틸트: 246°

제어 및 프로그래밍 DMX 채널: 16/23 설정 및 어드레싱: LED 디스플레이 제어 패널 16비트 제어: CMY, CTC, 컬러 휠, 기계식 디머, 줌, 팬 & 틸트 무빙 제어 옵션: 트래킹 및 벡터 프로토콜: USITT DMX512/1990 리시버: 광절연 RS-485 펌웨어 업데이트: DMX 링크를 통한 시리얼 업로드

램프 타입: 700 W 쇼트 아크 방전 표준 장착: Osram HTI 700/D4/75 색온도: 7500 K CRI (연색 지수): >85 평균 수명: 750시간 핫 리스트라이크: 예 소켓: 키 방식 양단형 SFc 10-4 안정기: 전자식 승인된 대체 램프: Philips MSR Gold 700 SA/2 DE

구조 색상: 블랙 하우징: UV 차단 섬유 강화 복합재 반사경: 유리, 콜드 라이트 보호 등급: IP20

설치 마운팅 포인트: 1/4회전 락 2쌍 방향: 무관

연결 AC 전원 입력: 파워 플러그 없이 3 m 일체형 케이블 DMX 데이터 입력/출력: 3핀 및 5핀 락킹 XLR

전기 AC 전원: 100-120/208-240 V 공칭, 50/60 Hz 전원 공급 장치: 자동 범위 조정 전자 스위칭 방식 메인 퓨즈 (100-120 V 전원): 15 AT (슬로우 블로우) 메인 퓨즈 (208-240 V 전원): 10 AT (슬로우 블로우)

표준 전력 및 전류 100 V, 60 Hz: 1019 W, 10.3 A, PF 0.996 110 V, 60 Hz: 977 W, 9.0 A, PF 0.995 120 V, 60 Hz: 988 W, 8.3 A, PF 0.995 208 V, 60 Hz: 949 W, 4.7 A, PF 0.976 230 V, 50 Hz: 944 W, 4.2 A, PF 0.973 240 V, 50 Hz: 940 W, 4.

다운로드

Specifications

	버전	언어	크기	업로드됨
MAC 600 E NT, Imager Series, Mania SCX500, Wizard Extreme, MAC 700 Wash, Exterior 200, MAC 700 Profile, Wireless DMX 512 Standard, Wireless DMX 512 Pro Diversity, Imager 04- Technische Daten 버전 C, 업데이트됨: 2018년 5월월	C		433KB	2018년 5월월
Photometric Data 버전 A, 업데이트됨: 2026년 10월월	A			2026년 10월월
MAC 700 Wash, FiberSource CMY150, AF 2 fan- Specifications 버전 C, 업데이트됨: 2020년 10월월	C		23.5KB	2020년 10월월
MAC 700 Wash- Technische Daten 버전 C, 업데이트됨: 2020년 10월월	C		23.8KB	2020년 10월월

Manuals

	버전	언어	크기	업로드됨
MAC 700 Wash- User Manual 버전 B, 업데이트됨: 2020년 10월월	B		1.03MB	2020년 10월월
MAC 700 Wash- Bedienungsanleitung 버전 C, 업데이트됨: 2020년 10월월	C		1.1MB	2020년 10월월
MAC 700 Wash - User manual 버전 D, 업데이트됨: 2020년 10월월	D		861KB	2020년 10월월

Illustrations

	버전	언어	크기	업로드됨
Circuit board connections (PDF) 버전 B, 업데이트됨: 2020년 10월월	B		200KB	2020년 10월월
Circuit Board Connections (PDF) 버전 B, 업데이트됨: 2018년 5월월	B		549KB	2018년 5월월
Mac700 Wash_3D symbol_90° head 버전 A, 업데이트됨: 2020년 10월월	A		3.46MB	2020년 10월월
Mac700 Wash_3D symbol_Straight head 버전 A, 업데이트됨: 2020년 10월월	A		3.16MB	2020년 10월월
MAC700 Wash Dimensions (PDF) 버전 A, 업데이트됨: 2020년 10월월	A		477KB	2020년 10월월
MAC700 Wash Dimensions (dxf) 버전 A, 업데이트됨: 2020년 10월월	A		411KB	2020년 10월월

Compliances

	버전	언어	크기	업로드됨
MAC 700 Profile, MAC 700 Wash- EU Declaration of Conformity 버전 B, 업데이트됨: 2020년 10월월	B		77.4KB	2020년 10월월
MAC 700 Wash, MAC 575 Krypton, MAC 700 Profile- ETL Authorization To Mark 버전 B, 업데이트됨: 2020년 10월월	B		223KB	2020년 10월월
Wizard, Wizard Extreme, MAC 700 Wash, MAC 700 Profile, MAC TW1, Acrobat, Punisher X250- EU Declaration of Conformity 버전 B, 업데이트됨: 2020년 10월월	B		62.6KB	2020년 10월월

Software

	버전	크기	업로드됨
MAC 700 Wash Main CPU 버전 1.4.0, 출시: 2018년 5월월	1.4.0	72.2KB	2018년 5월월

Service Notes

	버전	언어	크기	업로드됨
Mac550/575/700 series - Rear end overheating/melting 버전 A, 업데이트됨: 2020년 10월월	A		43.4KB	2020년 10월월
10 Amp Fuses on MAC 550 and 700 at 208 - 240 V 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
10 AT fuses in MAC 700 at 208-240 V power 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
3DPartsfinder using Solid Works Composer player 버전 A, 업데이트됨: 2026년 10월월	A			2026년 10월월
DMX cables now optional accessories 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Lampholder Replacement 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Frost filter installation note 버전 A, 업데이트됨: 2020년 10월월	A		252KB	2020년 10월월
Note d´installation pour filtre frost 버전 A, 업데이트됨: 2020년 10월월	A		303KB	2020년 10월월
Light Spill Limiter Kit Installation Note 버전 A, 업데이트됨: 2020년 10월월	A		8.27MB	2020년 10월월

Hints and Tips

	버전	언어	크기	업로드됨
Philips MSR Gold 700 SA/2 DE lamp approved 버전 B, 업데이트됨: 2020년 10월월	B		43.4KB	2020년 10월월
Avoiding damage from sunlight and other light sources 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
Discharge Lighting Shutdown Guidelines 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Electrical safety test equipment 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
