VDO Face 5 HB
단종

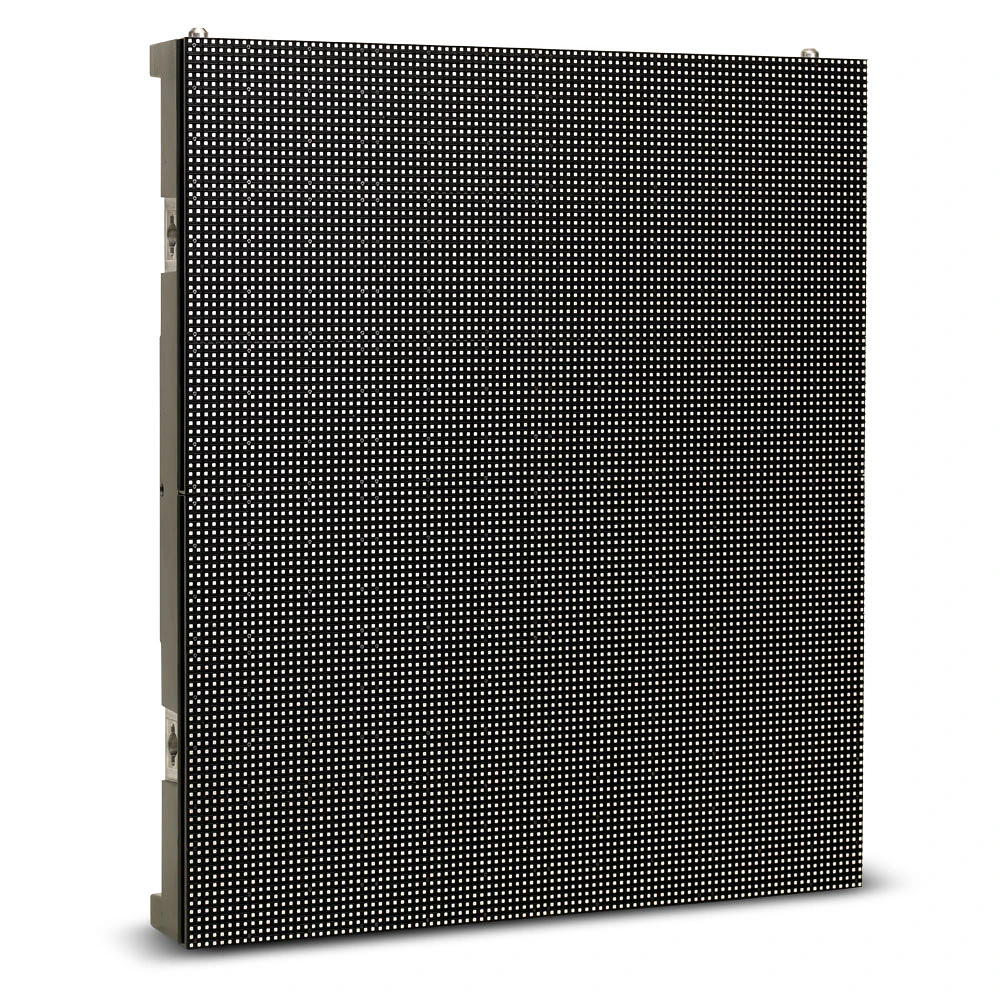

VDO Face 5 HB

VDO Face 5 HB는 렌탈 시장을 위한 5.2mm 픽셀 피치의 고휘도 옥외용 LED 비디오 패널입니다. Martin의 잘 디자인된 이 패널은 모든 다른 Martin LED 비디오 제품과 동일한 P3 System Controller로 구동되어 완벽한 토탈 비디오 솔루션을 제공합니다. 일관된 픽셀 대 픽셀 캘리브레이션은 최고의 이미지 품질을 제공할 뿐만 아니라 서로 다른 배치의 패널을 혼합할 수 있게 합니다. 오래도록 함께할 브랜드로부터의 용이한 서비스 및 지원은 마음의 평안을 제공합니다.

  • 밝고 깜빡임 없는 비디오 출력
  • 서로 다른 배치 간 크로스 렌탈을 가능하게 하는 일관된 캘리브레이션
  • 쉬운 설정, 매핑 및 구성, 그리고 다른 Martin LED 비디오 제품과의 용이한 혼합

비디오

































특징

  • 5.2 mm 픽셀 피치
  • 5000 nits 캘리브레이션
  • Martin P3 System Controllers와 호환되어 다른 (Creative) LED Video 제품과 혼합 및 매칭 가능
  • 최적의 이미지 품질을 위한 픽셀 레벨 밝기 및 색상 캘리브레이션
  • 고품질 16비트 컬러 P3 이미지 처리 기술
  • P3 System Controller를 통한 조명 및 모션 제어 통합
  • P3 System Controller를 통한 직관적인 매핑 및 어드레싱
  • 신뢰성 있는 실외 (및 실내) 사용을 위한 IP65 등급 (모든 면 및 각도)
  • P3 Fixture Adjuster를 통한 LED 노화 보상
  • 화면 뒤쪽 (및 앞쪽)에서 LEDBlock 쉽게 교체
  • 화면 중앙에서 전원 공급 장치 및 메인보드 쉽게 교체
  • 깜빡임 없는 성능을 위한 고주사율

더 알아보기

물리적 사양VDO Face 5 HB LED 비디오 패널폭: 500 mm (19.7 in.)높이: 562.5 mm (22.2 in.)깊이: 105 mm (4.2 in.)무게: 10.5 kg (23.2 lbs.)VDO Face 싱글 헤더폭: 500 mm (19.7 in.)높이: 36 mm (1.5 in.)깊이: 69 mm (2.8 in.)무게: 2.4 kg (5.3 lbs.)VDO Face 더블 헤더폭: 1000 mm (39.4 in.)높이: 36 mm (1.5 in.)깊이: 69 mm (2.8 in.)무게: 5.0 kg (11.1 lbs.)
제어 및 프로그래밍주소 지정 및 상태: Martin™ P3 System Controller를 통해매핑: Martin™ P3 System Controller를 통해펌웨어 업데이트: Martin™ P3 System Controller를 통해
제어/사용자 인터페이스장치 상태: 멀티컬러 상태 LED장치 테스트 및 재설정: 푸시버튼
광학피치 (픽셀 중심 간 거리): 5.208 mm (0.205 in.)LED 유형: SMD RGB, 검은색 하우징, 흰색 반사판시야각 (수평 x 수직): 160° x 140°LED 재생률: 3400 Hz색상 해상도: 색당 16 비트 (픽셀당 48 비트)해상도, 한 패널: 96 x 108 픽셀패널당 픽셀: 10368색상 및 명도 보정: 픽셀 레벨
측광 데이터밝기, 캘리브레이션 모드: 5000 Nit
비디오 처리비디오 신호 프로세서: Martin™ P3 System Controller 범위에서첫 번째와 마지막 장치 간 지연: 없음밝기 제어감마 보정 및 제어색온도 제어색상 공간 제어캘리브레이션 처리동기화전체 비디오 처리 및 성능 데이터는 관련 P3 System Controller 사양을 참조하십시오.
P3 신호 프로토콜신호 유형: Gigabit Ethernet프로토콜: 독점 Martin™ P3핫 플러그 가능: 예, 모든 연결에서 전기적으로 절연됨케이블 유형: Ethernet, CAT 5e 이상케이블 길이: 모든 2개 장치 간 최대 100 m (328 ft.), Ethernet 스위치로 확장 가능체인당 최대 장치 수: 48 (분할 체인 및 다중 체인 가능)
구조패널 프레임: 다이캐스트 알루미늄패널당 LED 모듈: 4 x 퀵 설치 핫 스왑 가능 LED 블록색상: 무광 검은색보호 등급: IP65, NEMA 4RoHS 준수
설치방향: 임의마운팅: VDO Face 5 헤더에서 수직으로 매달린 열헤더에서 수직으로 매달린 최대 패널: 10개 패널 (안전 계수 10)헤더에서 수직으로 매달린 최대 패널: 16개 패널 (안전 계수 6)패널 클램프에서 매달린 최대 (임의 방향): 1개 패널풍압 안전 한계: Beaufort Force 8까지패널 인터록: 퀵 락 메커니즘
연결전원 입력: Neutrik PowerCON TRUE1전원 통과: Neutrik PowerCON TRUE1데이터 입력: Neutrik EtherCON Cat 6데이터 통과: Neutrik EtherCON Cat 6
전기적AC 전원: 100-240 V 공칭, 50/60 Hz전원 공급 장치: 내장형, 자동 감지 다중 전압피크 전력 소비 (대략, 전체 강도, 전체 흰색): 패널당 191 W / m² 당 679 W일반적인 전력 소비 (일반적인 비디오 콘텐츠 포함): 패널당 64 W / m² 당 226 W돌입 전류 (반 사이클 RMS): 7.9 A
열적냉각: 자연 대류최대 주변 온도 (Ta max.), 최대 강도, 전체 흰색: 45° C (113° F)최소 주변 온도 (Ta min.): -20° C (-4° F)일반적인 열 방출 (계산됨, 일반적인 비디오 콘텐츠가 있는 패널당): 220 BTU/hr.
승인EU 안전: EN 60950-1, EN 62311, EN 62471EU EMC: EN 55024, EN 55032, EN 61000-3-2, EN 61000-3-3US 안전: UL 60950-1US EMC: FCC Title 15, Subpart B, Class A, ANSI C63.4캐나다 안전: CSA C22.2 No. 60950-1캐나다 EMC: ICES-003 Class A

다운로드

Specifications
  언어 크기 업로드 날짜
file type icon VDO Face 5 HB Spec Sheet-English
en 업데이트: 2018년 7월
en  5.78MB 2018년 7월
Manuals
  버전 언어 크기 업로드 날짜
file type icon VDO Face 5 - User Manual
en 버전 C, 업데이트: 2020년 10월
C  en  3.39MB 2020년 10월
file type icon VDO Face 5 - Bedienungsanleitung
de 버전 B, 업데이트: 2020년 10월
B  de  7.16MB 2020년 10월
Illustrations
  버전 언어 크기 업로드 날짜
file type icon VDO Face 5 - 2D Drawings
en 버전 B, 업데이트: 2020년 10월
B  en  5.24MB 2020년 10월
Symbols
  버전 언어 크기 업로드 날짜
file type icon Vectorworks Symbols
en 버전 4.6, 업데이트: 2026년 1월
4.6  en  249MB 2026년 1월
CAD Drawings
  버전 언어 크기 업로드 날짜
file type icon VDO Face 5 - 3D Models
en 버전 B, 업데이트: 2020년 10월
B  en  22.6MB 2020년 10월
Compliances
  버전 언어 크기 업로드 날짜
file type icon VDO Face 5 - Product Verification and Reliability Report
버전 A, 업데이트: 2020년 10월
A    704KB 2020년 10월
file type icon VDO Face 5 - EU Declaration of Conformity
버전 B, 업데이트: 2020년 10월
B    112KB 2020년 10월
file type icon VDO Face 5 - ETL Authorization to Mark
버전 A, 업데이트: 2020년 10월
A    129KB 2020년 10월
Service Procedures
  버전 언어 크기 업로드 날짜
file type icon VDO Face 5 Maintenance Schedule
en 버전 A, 업데이트: 2020년 10월
A  en  39.6KB 2020년 10월
Service Notes
  버전 언어 크기 업로드 날짜
file type icon 3D Partsfinder - Opening using Solid Works Composer Player
버전 4, 업데이트: 2020년 10월
4    743KB 2020년 10월
file type icon VDO Face 5 - RCCB trips when connected in daisy chains
en 버전 A, 업데이트: 2020년 10월
A  en  118KB 2020년 10월
file type icon VDO Face 5 - Edge compensation - Tech note
en 버전 A, 업데이트: 2020년 10월
A  en  966KB 2020년 10월
file type icon VDO Face 5 - Flicker on P3 signal - Tech note
en 버전 A, 업데이트: 2020년 10월
A  en  487KB 2020년 10월
file type icon VDO Face 5 - How to check firmware version - Tech note
en 버전 A, 업데이트: 2020년 10월
A  en  407KB 2020년 10월
file type icon Software Bug P3 System Controller
en 버전 A, 업데이트: 2020년 10월
A  en  607KB 2020년 10월
Firmware
  버전 크기 업로드 날짜
download icon for VDO FACE 5 HB & VDO FACE 5 HC Firmware VDO FACE 5 HB & VDO FACE 5 HC Firmware
버전 1.2.1, 출시: 2017년 11월
1.2.1   878KB 2017년 11월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.
