Seria EC reprezentuje nowe pokolenie ekranów LED do użytku wewnętrznego i zewnętrznego, łącząc niską wagę i kreatywność z najnowocześniejszą jakością obrazu.
Większe obrazy
Funkcje
- Wyjątkowa jakość obrazu i elegancki, bezprzewodowy design
- Kalibracja koloru i intensywności na poziomie piksela
- Elastyczny - zintegrowane zakrzywienie i pełna integracja z systemem sterowania oświetleniem
- Lekki, ale trwały
- Szybki montaż, bez narzędzi, bez kabli
- Potężny procesor systemu P3, łatwa procedura konfiguracji
- Niezawodny, wykonany najwyższych standardach
- Jasność: 4000 Nit (skalibrowana)
- Skok piksela 20 mm, design półprzezroczysty
Więcej szczegółów
Parametry fizyczne

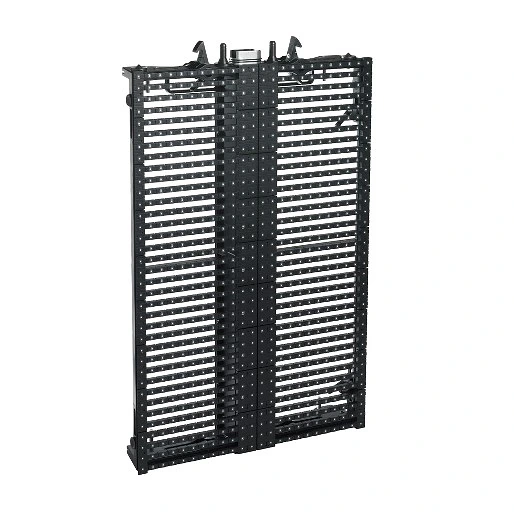

Panel wyświetlacza wideo EC-20:
Szerokość: 480 mm
Głębokość: 101 mm
Wysokość: 720 mm
Masa: 10,3 kg
Nagłówek pojedynczy serii EC:
Szerokość: 480 mm
Głębokość: 85 mm
Wysokość: 120 mm
Masa: 4,7 kg
Nagłówek podwójny serii EC:
Szerokość: 960 mm
Głębokość: 100 mm
Wysokość: 130 mm
Masa: 15,4 kg
Nagłówek potrójny serii EC:
Szerokość: 1440 mm
Głębokość: 100 mm
Wysokość: 130 mm
Masa: 23,1 kg
Sterowanie/Interfejs użytkownika
Stan urządzenia: Wskaźnik LED stanu
Testowanie instalacji: Lokalne wzorce testowe
Dane fotometryczne
Rozstaw (odstęp między środkami pikseli): 20,0 mm
Całkowita moc wyjściowa (maks.): 4000 Nit (skalibrowany)
Rozdzielczość kolorów: 16 bitów na kolor
Rozdzielczość jednego panelu: 24 x 36 pikseli
Piksele na panel: 864
Kalibracja kolorów i intensywności: Na poziomie piksela
Przetwarzanie sygnału wideo
Procesor sygnału wideo: Martin P3-100, P3-200 lub Kontroler systemu P3-PC
Pojemność procesora: 500 000 pikseli
Opóźnienie systemu: DVI 1 klatka, analogowy 3 klatki
Opóźnienie między pierwszym a ostatnim panelem: Brak
Wejście wideo DVI: Do 1280 x 1024, 50/60/75 Hz
Wejście wideo analogowe: Kompozytowe, komponentowe i S-wideo, PAL, NTSC i SECAM
Synchronizacja klatek do sygnału analogowego: Tak, zintegrowana w Kontrolerze systemu P3
Rotacja obrazu: Tak, zintegrowana w Kontrolerze systemu P3
Skalowanie: Tak, zintegrowane w Kontrolerze systemu P3
Deinterlacing: Tak, zintegrowany w Kontrolerze systemu P3
Wybór i regulacja krzywej gamma: Tak, zintegrowana w Kontrolerze systemu P3
Remapowanie zawartości panelu w czasie rzeczywistym: Tak, zintegrowane w Kontrolerze systemu P3
Protokół sygnału P3
Typ sygnału: Gigabit Ethernet
Protokół: Własnościowy Martin P3
Gorące podłączanie: Tak, izolowana elektrycznie we wszystkich połączeniach
Typ kabla: Ethernet, CAT 5e lub lepszy
Długość kabla: Do 100 m między dowolnymi 2 urządzeniami, rozszerzalny za pomocą przełącznika Ethernet
Konstrukcja
Ramy paneli: Aluminium
Moduły LED na panel: 18
Kolor: Matowy czarny
Stopień ochrony: IP65, NEMA 4
Montaż
Orientacja: Indywidualnie montowany panel pod dowolnym kątem; zawieszona kolumna tylko pionowo
Maks. zawieszone w jednej kolumnie: Maks. szesnaście paneli serii EC
Blokowanie paneli: System mocowania szybkiego zwolnienia
