EC-serien representerar den nya generationen inomhus- och utomhus-LED-skärmar och kombinerar låg vikt och kreativitet med modernt bildkvalitet.
Större bilder
Funktioner
- Exceptionell bildkvalitet och elegant, kabelfri design
- Pixelnivå färg- och intensitetskalibrering
- Flexibel – integrerad kurvning och fullständig integration med belysningskontroll
- Lätt, men robust
- Snabb montering, inga verktyg, inga kablar
- Kraftfull P3-systemprocessor, enkel installationsprocedur
- Pålitlig, byggd enligt högsta standarder
- Ljusstyrka: 4000 Nit (kalibrerad)
- 20 mm pixelstorlek, halvtransparent design
Fler detaljer
Fysisk

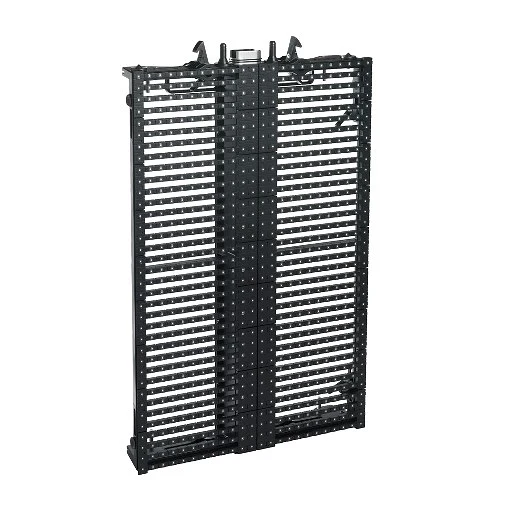

EC-20 videodisplaypanel:
Bredd: 480 mm
Djup: 101 mm
Höjd: 720 mm
Vikt: 10,3 kg
EC Series enkel header:
Bredd: 480 mm
Djup: 85 mm
Höjd: 120 mm
Vikt: 4,7 kg
EC Series dubbelheader:
Bredd: 960 mm
Djup: 100 mm
Höjd: 130 mm
Vikt: 15,4 kg
EC Series trippelheader:
Bredd: 1440 mm
Djup: 100 mm
Höjd: 130 mm
Vikt: 23,1 kg
Kontroll/användargränssnitt
Enhetsstatus: LED-statusindikator
Installationstestning: Lokala testmönster
Fotometriska data
Pixelsteget (pixel mitt till mitt): 20,0 mm
Total output (max.): 4000 Nit (kalibrerad)
Färgupplösning: 16 bitar per färg
Upplösning, en panel: 24 x 36 pixlar
Pixlar per panel: 864
Färg- och intensitetskalibrering: Pixelnivå
Videobearbetning
Videoprocessor: Martin P3-100, P3-200 eller P3-PC systemkontroller
Processorkapacitet: 500 000 pixlar
Systemfördröjning: DVI 1 bildruta, analog 3 bildrutor
Fördröjning mellan första och sista panel: Ingen
DVI-videoingang: Upp till 1280 x 1024, 50/60/75 Hz
Analog videoingang: Komposit, komponent och S-video, PAL, NTSC och SECAM
Bildsynchronisering till analogsignal: Ja, integrerad i P3 systemkontroller
Bildrotation: Ja, integrerad i P3 systemkontroller
Skalning: Ja, integrerad i P3 systemkontroller
De-interlacing: Ja, integrerad i P3 systemkontroller
Gammavärdeskurva val och justering: Ja, integrerad i P3 systemkontroller
Realtidsomkartläggning av panelinnehål: Ja, integrerad i P3 systemkontroller
P3 signalprotokoll
Signaltyp: Gigabit Ethernet
Protokoll: Proprietär Martin P3
Hot swappable: Ja, elektriskt isolerad vid alla anslutningar
Kabeltyp: Ethernet, CAT 5e eller bättre
Kabellängd: Upp till 100 m mellan två valfria enheter, utökningsbar med Ethernet-switch
Konstruktion
Panelramar: Aluminium
LED-moduler per panel: 18
Färg: Matt svart
Skyddsklass: IP65, NEMA 4
Installation
Orientering: Individuellt monterad panel i valfri vinkel; upphängd kolonn endast vertikalt
Max. upphängt i en kolonn: Max. sexton EC Series-paneler
Panelkoppling: Snabbkopplingssystem
Anslutningar
Strömingång till header: 1,5 m kabelsvans utan strömkontakt
