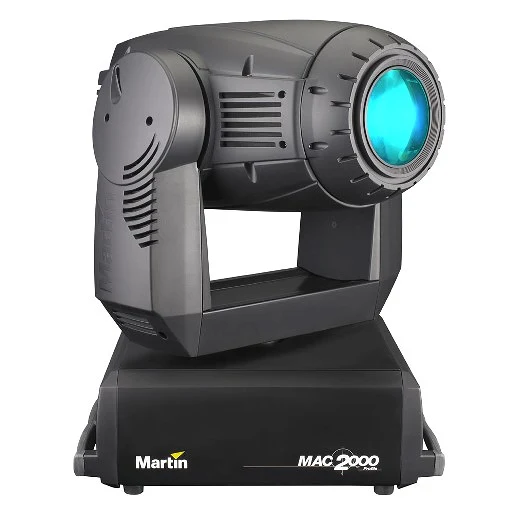

MAC 2000 Profile to luminaire wysokiej wydajności z dwoma obracającymi się kołami gobos, pełnym mieszaniem kolorów CMY, kołem efektów i połączonym kołem koloru i gobos.
Większe obrazy
Funkcje
- Lampa wyładowcza 1200 W
- System mieszania barw CMY
- Kombinowane koło barw/gobo z 7 pozycjami plus pozycja otwarta
- Regulowana temperatura barwy (CTC)
- Regulowana mroźnia, pryzmat 3-fasetowy
- Iris motoryzowana
- Efekt stroboskopowy 2–10 Hz, efekty pulsacyjne, natychmiastowe otwarcie i zaciemnienie
- Motoryzowany zoom i ogniskowanie
- Ściemnianie mechaniczne
- Opcjonalny rozszerzacz wiązki
- Zakres panoramowania i pochylenia 540°/267°
- Modułowa konstrukcja umożliwiająca łatwe serwisowanie i konserwację
- Regulowana kontrola wentylatora zapewniająca cichszą pracę
- 2 x 5 indeksowanych obracających się gobo plus pozycja otwarta
Więcej szczegółów
Wymiary fizyczne Długość: 408 mm Szerokość: 490 mm Wysokość: 743 mm, głowica wyciągnięta Masa: 45 kg Masa: 38 kg, model z ballastem elektronicznym Modele z ballastem elektronicznym są wycofywane z produkcji:
Efekty dynamiczne Mieszanie kolorów: CMY, niezależnie regulowane 0 - 100% Kontrola temperatury barwowej: 0 - 178 mireds, płynnie regulowana Tarcza kolorów/gobos: 4 wymienne filtry (w tym nadajnik UV), 3 wymienne szkiełka gobos + otwarte, pełne i dzielone kolory, ciągły obrót Obracające się gobo: 2 tarczy, każda z 5 wymiennymi gobos + otwarte, indeksowanie, ciągły obrót gobos, drżenie Efekty wiązki: Tarcza efektów ze zmiennym mattowaniem, obracająca się kształtownica wiązki i obracający się pryzmat 3-ścieżkowy Ściemniacz mechaniczny: 0 - 100% Przesłona: Efekt stroboskopowy 2 - 10 Hz, efekty impulsowe, otwarcie natychmiastowe i zaciemnienie Przesłona iris: 15 - 100% średnicy, efekty impulsowe Ostrość: od 2 m do nieskończoności Zoom: Motoryczny Pan: 540° Tilt: 267°
Sterowanie i programowanie Kanały DMX: 20/24 Konfiguracja i adresacja: Panel sterowania z wyświetlaczem LED Sterowanie 16-bitowe: Obracające się gobo, pan & tilt Opcje sterowania ruchem: Tracking i wektor Protokół: USITT DMX512/1990 Odbiornik: Izolowany optycznie RS-485 Aktualizacja oprogramowania: Przesyłanie szeregowe poprzez łącze DMX
Lampa Typ: Wyładowanie łukowe 1200 W krótkiej łukowicy Wyposażenie standardowe: Philips MSR 1200 SA/DE Gold Temperatura barwowa: 6000 K CRI (Współczynnik oddawania barw): >85 Średnia żywotność: 750 godzin Gniazdo: Dwustronne SFc 10-4 z kluczem Ballast: Magnetyczny Zatwierdzone lampy alternatywne: Osram HTI 1200 D7/60 SharXS
Konstrukcja Kolor: Czarny Obudowa: Wzmocniony włóknami kompozyt odporny na UV Reflektor: Szklany, zimne światło Stopień ochrony: IP20
Gobo Średnica zewnętrzna: 37,5 mm +0/- 0,3 mm Maksymalna średnica obrazu: 30 mm Rekomendowane szkło: 1,1 mm, wysokotemperaturowe Borofloat lub lepsze z powłoką dichroiczną lub wzmacnianą aluminiową Maksymalna grubość szkła: 7 mm, do 3 mm mogą być zainstalowane ze sprężyną, 3 mm - 7 mm muszą być przyklejone w uchwycie Rekomendowany metal: 0,5 mm aluminium Kolory/gobo statyczne: Maks. 1,1 mm, muszą być przyklejone jeśli poniżej tej grubości
Instalacja Punkty montażu: 4 pary blokad obrotowych 1/4-turn, możliwa orientacja 45° Orientacja: Dowolna
Połączenia Wejście zasilania AC: Kabel zintegrowany 3 m bez wtyczki zasilającej Wejście/wyjście danych DMX: 3-stykowe i 5-stykowe blokujące złącza XLR
Elektryczne Zasilanie AC: 200-240 V znamionowo, 50/60 Hz (ballast magnetyczny) Bezpiecznik główny: 15 AT (x 2, do użytku z zasilaniem 208-240 V) Bezpiecznik główny: 20 AT (x 2, do użytku z zasilaniem 100-120 V)
Typowa moc i natężenie prądu Ballast elektroniczny: Modele z ballastem elektronicznym są wycofywane z produkcji: 100 V, 50 Hz: 1590 W, 19,8 A 100 V, 60 Hz: 1560 W, 19,3 A 120 V, 50 Hz: 1560 W, 16,8 A 120 V, 60 Hz: 1540 W, 16,3 A 208 V, 50 Hz: 1470 W, 10,5 A 208 V, 60 Hz: 1470 W, 10,3 A 230 V, 50 Hz: 1480 W, 9,6 A 230 V, 60 Hz: 1470 W, 9,4 A 250 V, 50 Hz: 1480 W, 8,6 A 250 V, 60 Hz: 1480 W, 8,5 A Ballast magnetyczny: 208 V, 50 Hz: 1520 W, 9,3 A 208 V, 60 Hz: 1410 W,
