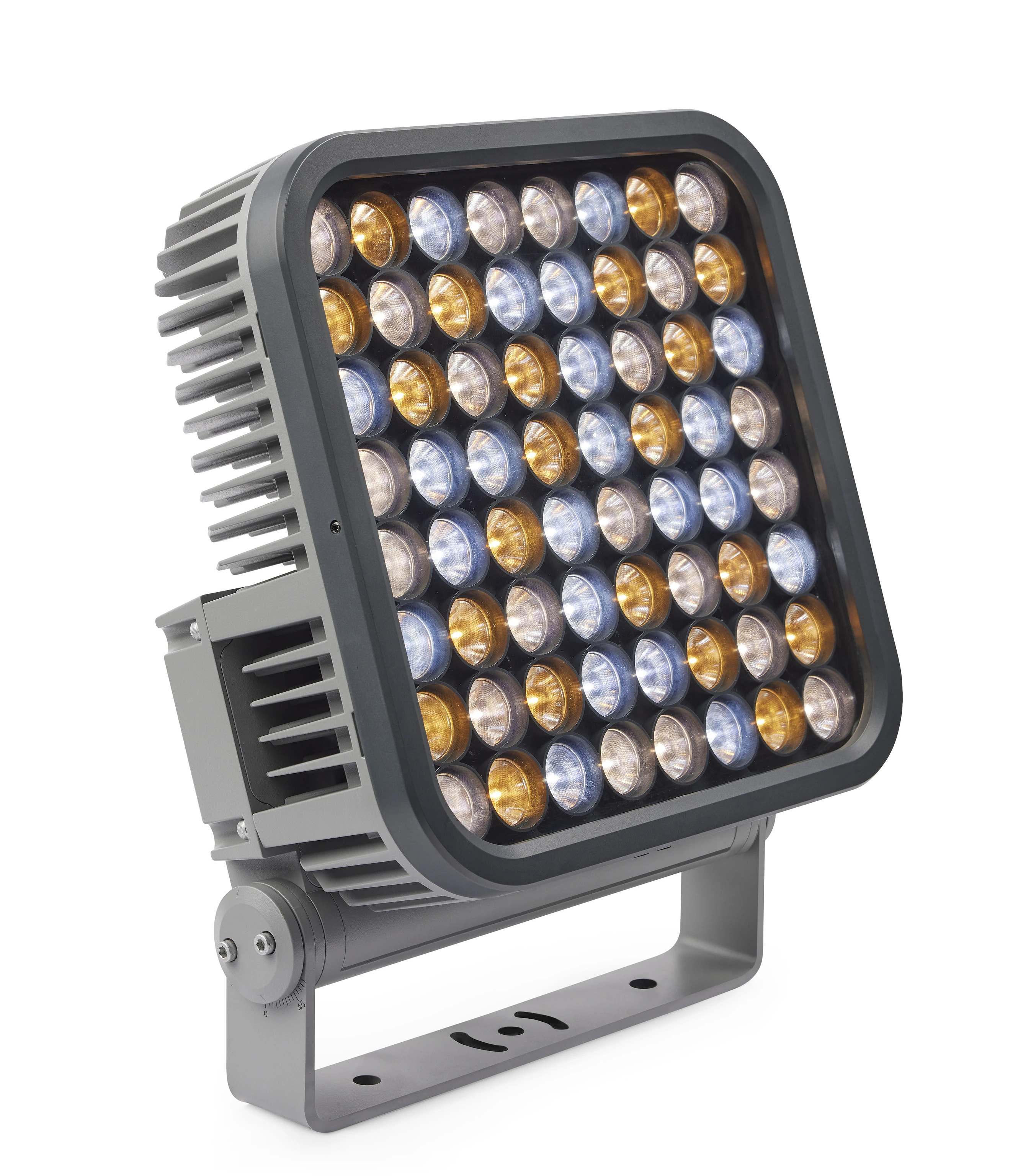

Exterior Wash Pro XL CTC

Refletor para ambientes externos com controle de temperatura de cor

Exterior Wash Pro XL CTC
Imagens Grandes

Projetado para condições adversas e criatividade, o Exterior Wash Pro XL CTC oferece uma solução de iluminação lógica, amigável ao usuário e versátil, designada para iluminar estruturas em larga escala e fachadas de edifícios. Com lentes externas e um snoot defletor opcional, este refletor oferece controle de feixe configurável. O Exterior Wash Pro XL CTC oferece controle dedicado de temperatura de cor de 2400K - 6500K. Projetado para instalações externas permanentes e respaldado por uma garantia de 5 anos, este refletor atende aos mais rigorosos padrões ambientais.

  • FAMÍLIA DE PRODUTOS LÓGICA E COERENTE

    Escolha entre quatro tamanhos e pacotes de saída de lúmen que se adaptam a várias instalações e orçamentos. Aproveite o design compacto e leve com opção de snoot baffle integrado para versatilidade adicional.

  • CONTROLE DE FEIXE PRECISO

    Alcance controle de luz preciso e alta intensidade, minimizando luz dispersa em aplicações de longo alcance, graças ao ângulo de feixe estreito.

  • FAIXA ESTENDIDA DE TEMPERATURA DE COR

    Os modelos Exterior Wash Pro CTC apresentam LEDs quentes (2400K), médios (4000K) e frios (6500K) para uma faixa estendida de temperatura de cor e melhor qualidade de luz branca.

  • CONTROLE DE TEMPERATURA DE COR SUPERIOR

    Canal de controle dedicado para escolher uma temperatura de cor de um tom quente de 2400K até um tom frio de 6500 Kelvin.

  • CONTROLE INTELIGENTE

    O sensor magnético integrado é ideal para diagnóstico local e focalização. Também inclui controle RDM e programação standalone via Martin Companion para fácil configuração.

  • ESCOLHA RESPONSÁVEL

    Design durável para instalações permanentes em ambientes externos, respaldado por garantia de 5 anos e conformidade com rigorosos padrões ambientais. Seu design compacto e leve minimiza o impacto ambiental e custos de envio, são totalmente reparáveis e são enviados em embalagem de papelão certificada FSC.

featured content

FAMÍLIA DE PRODUTOS LÓGICA E COERENTE

Escolha entre quatro tamanhos e pacotes de saída de lúmen que se adaptam a várias instalações e orçamentos. Aproveite o design compacto e leve com opção de snoot baffle integrado para versatilidade adicional.

featured content

CONTROLE DE FEIXE PRECISO

Alcance controle de luz preciso e alta intensidade, minimizando luz dispersa em aplicações de longo alcance, graças ao ângulo de feixe estreito.

featured content

FAIXA ESTENDIDA DE TEMPERATURA DE COR

Os modelos Exterior Wash Pro CTC apresentam LEDs quentes (2400K), médios (4000K) e frios (6500K) para uma faixa estendida de temperatura de cor e melhor qualidade de luz branca.

featured content

CONTROLE DE TEMPERATURA DE COR SUPERIOR

Canal de controle dedicado para escolher uma temperatura de cor de um tom quente de 2400K até um tom frio de 6500 Kelvin.

featured content

CONTROLE INTELIGENTE

O sensor magnético integrado é ideal para diagnóstico local e focalização. Também inclui controle RDM e programação standalone via Martin Companion para fácil configuração.

featured content

ESCOLHA RESPONSÁVEL

Design durável para instalações permanentes em ambientes externos, respaldado por garantia de 5 anos e conformidade com rigorosos padrões ambientais. Seu design compacto e leve minimiza o impacto ambiental e custos de envio, são totalmente reparáveis e são enviados em embalagem de papelão certificada FSC.

Vídeos





Recursos

  • Família Logic em quatro tamanhos e pacotes de lumens (S, M, L, XL)
  • Design compacto e esbelto
  • Controle estendido de temperatura de cor de 2400K - 6500K
  • Mais de 60 lm/W de eficiência
  • Ângulo de feixe estreito utilizando LEDs de alta potência
  • Snoot defletor opcional
  • Difusores de microlente montados externamente
  • Controle RDM e DMX
  • Diagnósticos locais e foco por sensor magnético
  • Cabos pré-montados de energia e DMX In/Out
  • Solução opcional de cabo híbrido IN/Out para daisy-chain fácil
  • Invólucro totalmente resistente às intempéries (IP66, IK08 e classificação C-5 de alta corrosão)
  • Embalagem em papelão certificado FSC
  • Garantia de 5 anos

Especificações

  • Physical Length: 175 mm (6.89 inch.) Largura: 351 mm (13.82 in.) Altura: 438 mm (17.24 in.) Peso: 17.7 kg (39.0 lbs.)
    Dynamic Effects Intensity: 0 - 100 % Color temperature control: 2400K - 6500K
    Control and Programming Control systems: DMX, RDM User interface: Magnetic sensor for local diagnostics and focusing Stand-alone control: Up to 20 scenes with individual fade/hold times Control resolution: 8-bit DMX control of each color Dimmer Resolution: 16-bit DMX control of intensity DMX channels: 3/3 (Standard/Basic) DMX compliance: USITT DMX512/1990 RDM compliance: ANSI/ESTA E1.20 DMX/RDM Transceiver: Galvanic-isolated RS-485 Firmware update: Serial upload via DMX link
    Optics

    Light source: 21 x 2400K, 21 x 4000K, 22 x 6500K white LEDs
    Total LED power: 384 W (64 x 6 W)
    Minimum LED lifetime: 100 000 hours (to > 70% luminous output)*
    LED manufacturer: Cree
    Binning: Tight color and flux binning
    *Figure obtained under manufacturer's test conditions at Ta = 25° C.

    Beam Angle Options Native beam angle: 7° Narrow micro lens: 9° Medium micro lens: 15° Wide micro lens: 30° Very Wide micro lens: 50° Asymmetric micro lens: 8° x 60°
    Photometric Data CRI (Color Rendering Index) : > 70 CCT: 2400K - 6500K (default 4000K)
    LUMINOUS OUTPUT* 2400K: 8200 lm 4000K: 17000 lm 6500K: 13000 lm
    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25 °C ambient.
    Construction Housing: Cast Aluminum Cor: Traffic grey RAL 7042 - other colors available on request Surface treatment: Anodized and electrostatic powder-coated Protection rating: IP66 Effective Projected Area (EPA): 0.0149 m² / 0.180 m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
  • Installation MONTAGEM: Adjustable bracket Orientation: Any Minimum distance to illuminated surfaces: 0.4 m (1.3 ft.)
    Connections Power connection: 2 m (6.5 ft.) cable tail open ended Power input cable type, EU models: H07RN-F 3G 1.0 mm², 450/750V, VDE Power input cable type, US models: PVC SJTW 3 x 1.31 mm² (16AWG) 105° C 300 V VW-1 Data connection: 2 m (6.5 ft.) open ended 6-conductor combined input + output cable tail
    Hybrid power/data cables (in & thru) 8-pin custom connectors available on request
    Electrical AC power: 100 - 240 / 277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical half-cycle RMS inrush current: 14 A Surge protection: 4 KV Max earth leakage: 0.5 mA Power factor: 0.99 @ 110 V / 120 V, 0.96 @ 208 V / 230V, 0.90 @ 277 V Max current draw: 2.50 A @ 100 V, 2.1 A @ 120 V, 1.1 A @ 230 V, 0.54 A @ 277 V
    Power Consumption Maximum Power Consumption: 250 W (reduced mode 200W)* Idle: 4.0 W*
    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F)* Minimum ambient temperature (Ta min.): -30° C (-22° F)** Total heat dissipation (calculated, +/- 10%): 853 BTU/hr *Above this temperature, the fixture regulates output to protect from overheating.
    **Power must be maintained below -20° C (-4° F)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer box Efficacy (max output): 70 lm/W LWR*: 960 lm/kg (436 lm/lb)* *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Canadian EMC: ICES 003(B), ICES 005(B) Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322(Part5/section5) Korea: KS C 9832, KS C 9835
    Ordering Information - Fixtures Exterior Wash Pro XL CTC, EU, grey: P/N MAR-90590012 Exterior Wash Pro XL CTC, US, grey: P/N MAR-90590016
    Ordering Information - Accessories Micro Lens Pro XL - Narrow: P/N MAR-90590041 Micro Lens Pro XL - Medium: P/N MAR-90590042 Micro Lens Pro XL - Wide: P/N MAR-90590043 Micro Lens Pro XL - Very Wide: P/N MAR-90590044 Micro Lens Pro XL - Asymmetric: P/N MAR-90590045 Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020 Attachment plate for safety wire: P/N MAR-90590050 Baffle Snoot Pro XL CTC: P/N MAR-90590024 Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022 Exterior Multitool: P/N MAR-90590025 Junction Box Power DMX to PD: P/N MAR-91700019
